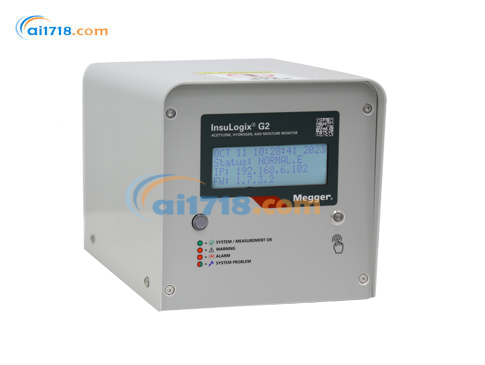

美國MEGGER　InsuLogix G2乙炔、氫氣和水分監測儀

型號：InsuLogix G2乙炔、氫氣和水分監測儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER InsuLogix G2乙炔、氫氣和水分監測儀由愛儀器儀表網代理，本產品用于在線溶解氣體分析（DGA）以檢測潛在和關鍵故障，結合了對兩種關鍵氣體——?dú)錃夂鸵胰病约八值臏y量?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

InsuLogix G2乙炔、氫氣和水分監測儀介紹

InsuLogix® G2 可對電力變壓器的故障進行早期檢測。該設備能夠?qū)煞N關鍵氣體以及濕度的存在情況進行測量，從而實現內部故障的早期檢測。

電力變壓器內部發生故障時會產生氣體，這些氣體是反映故障嚴重程度和發展情況的關鍵指標。

通過對氫氣和乙炔進行檢測與測量，InsuLogix® G2 成為變壓器運維人員高效且經濟地監測電力變壓器有源部件健康狀況的必備監測儀。

為何選擇監測乙炔和氫氣？

氫氣是用于早期檢測大多數潛伏性故障的重要?dú)怏w。在低溫故障（溫度超過 150°C）時會產生氫氣。過去 30 年來，許多電力公司一直采用監測油中氫氣變化率的方法來早期檢測故障。

當高能量故障導致溫度超過 700°C 時，油中會產生乙炔氣體。當檢測到油中乙炔濃度超過 1ppm 時，運維人員*需開始為該設備制定處理方案。在大多數情況下，在變壓器專家做出決策之前，氣體監測儀（多氣體或單氣體監測儀）發出的*報需通過實驗室對油樣的檢測來驗證。

激光技術 —— 可檢測到油中低至 0.5ppm 的乙炔
為充油變壓器提供可采取行動的信息
易于安裝 —— 經驗證，安裝時間僅需 1.5 小時
壽命長，維護成本低（10 年以上）
高性能的乙炔測量

上圖顯示了氫氣（H?）在檢測故障早期階段的作用，以及當故障發展到需要立即關注的程度時，乙炔（C?H?）的關鍵作用。

IEEE C57-104 2019：圖 1—— 礦物油中溶解氣體濃度的相對百分比與溫度和故障類型的關系 [B86]*
*[B87] Duval, M.，《IEEE、IEC 和 CIGRE 在油中溶解氣體分析方面的持續活動》，變壓器與開關站用戶組（TSUG）會議論文集，圣路易斯，2013 年 8 月 5 日

InsuLogix® G2 乙炔、氫氣和濕度監測儀其他功能

支持 Modbus、DNP3 和 IEC 61850 通信協議
配備 RS485 和以太網端口
12 個可配置的固態繼電器
用于數據可視化和管理任務的網頁用戶界面
可通過單個網絡服務器會話訪問多個 G2 單元
LED 狀態指示燈
關鍵氣體的 LCD 顯示屏
完全符合變電站環境中儀器運行的行業準則

訂購信息

描述	部件號	部件號
在線油中溶解氣體分析儀 InsuLogix G2	1015 - 313
隨附配件
帶 25 厘米（10 英寸）油管的油樣端口快速連接器	1015 - 318
61 厘米（24 英寸）油樣端口油管	2016 - 324
1.5 英寸 NPT 的 Modbus 協議	隨附
1.5 英寸 NPT 的 RJ45 后板	1015 - 317
可選配件
DNP3 協議	1015 - 314
IEC 61850 協議	1015 - 316
模擬輸出模塊	1015 - 315
G2 遮陽套件	1015 - 561
G2 安裝硬件套件，1.5 英寸 NPT	1015 - 565
G2 安裝硬件套件，1 英寸 NPT	1015 - 565 - 1
G2 安裝硬件套件，DN40 BSPT	1015 - 565 - 2
G2 支撐支架套件，2 - 7 英寸	1016 - 443
G2 支撐支架套件，6 英寸以上	1016 - 493
G2 延長保修 / 年（含 2 年）（*多可額外增加 3 年）		Y12 - WARRANTY - G2（1 年額外保修，*多可額外加 3 年）
		Y24 - WARRANTY - G2（2 年額外保修，*多可額外加 3 年）
		Y36 - WARRANTY - G2（3 年額外保修，*多可額外加 3 年）

InsuLogix G2乙炔、氫氣和水分監測儀規格

測量范圍	乙炔（C?H?）：0.5-500 ppm（油中溶解）；氫氣（H?）：0-5000 ppm（油中溶解）；水（H?O）：0-95% 相對濕度（RH）
精度	乙炔（C?H?）：±0.5 ppm 或讀數的 15%（取較大值）；氫氣（H?）：±25 ppm 或讀數的 15%（取較大值）；水（H?O）：±2 ppm 或 2% 相對濕度（取較大值）
*低檢測限	乙炔（C?H?）：0.5 ppm（油中溶解時可檢測到）；氫氣（H?）：25 ppm（油中溶解時可檢測到）
重復性	乙炔（C?H?）：14%；氫氣（H?）：10%
油壓額定值	全真空 - 100 psi（磅力每平方英寸）
可設置繼電器	12 個可編程固態繼電器（C 型）
信號繼電器（1 - 8）	額定負載：125 V AC（交流電壓）時為 0.50 A（安培），24 V DC（直流電壓）時為 1 A；*大開關電壓：125 V AC，60 V DC
功率繼電器（9 - 12）	額定負載：120 V AC 時為 10 A，30 V DC 時為 8 A；*大開關電壓：250 V AC，125 V DC
模擬輸出	4 路直流電流輸出：0/4 - 20 mA（可選）
通信協議	Modbus、DNP3、IEC 61850
顯示屏類型	80 字符液晶顯示屏（LCD），4×20 顯示格式
顯示屏尺寸	146.00 毫米 ×62.50 毫米（5.75 英寸 ×2.46 英寸）
背光	白色發光二極管（LED）
數據記錄和事件日志	默認（1 小時）記錄頻率下，10 年記錄存儲；*少 2 年
用戶界面軟件	駐留于設備內，基于網絡服務器
輸入電源	交流輸入電壓范圍：90 - 264 V AC（47 - 63 Hz（赫茲）），（IEC 61010 - 2 - 081 中 1.1 A（*大 3 A））；直流輸入電壓范圍：105 - 370 V DC（120 W（瓦）），連接電池時（停電期間），截止電壓＜90 V DC；內部保險絲：3 A
背板 RS485	帶卡口式鎖定蓋的 IP67 RJ45 母連接器，10/100Base - T；3/4 英寸液密型；電纜直徑適用范圍：0.315 英寸 - 0.630 英寸
傳導干擾	符合 IEC 61326 - 1:2013 標準
輻射干擾	符合 IEC 61326 - 1:2013 標準
環境條件	工作溫度：- 40 - + 65°C；存儲溫度：- 40 - + 85°C；工作濕度：5 - 95% 相對濕度，無冷凝；存儲濕度：5 - 95% 相對濕度，無冷凝
物理特性	尺寸：277 毫米 ×229 毫米 ×333 毫米（10.9 英寸 ×9.0 英寸 ×13.1 英寸）；重量：13.5 千克（29.76 磅）；安裝：監測儀的 1.5 英寸 NMPT 連接；工作海拔：0 - 2000 米；防護等級：IP66（NEMA 4X）；污染等級：4 - 戶外用電設備
InsuLogix G2乙炔、氫氣和水分監測儀文檔
