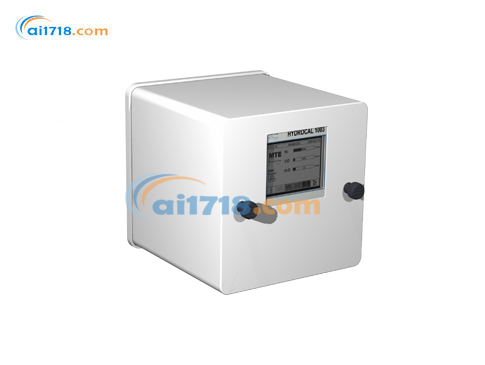

德國 MTE　HYDROCAL 1003變壓器油中氣和油中水分在線監測系統

型號：HYDROCAL 1003變壓器油中氣和油中水分在線監測系統

品牌：德國 MTE

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

德國 MTE

MTE GROUP The MTE group, acting as a global leader in the field of meter testing, earned its reputation through high quality and innova...[查看更多]

瀏覽過此產品的用戶最終購買了

德國MTE HYDROCAL 1003變壓器油中氣和油中水分在線監測系統，一款功能全面的變壓器在線監測系統，主要用于監測變壓器油中的關鍵故障氣體和水分含量，同時具備多種其他監測及計算功能，可有效保障變壓器的穩定運行?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

HYDROCAL 1003變壓器油中氣和油中水分在線監測系統產品描述
MTE HYDROCAL 1003 是一款功能全面的變壓器在線監測系統，主要用于監測變壓器油中的關鍵故障氣體和水分含量，同時具備多種其他監測及計算功能，可有效保障變壓器的穩定運行?；谕笟馓胤埬さ臄U(kuò)散原理，利用微電子氣體傳感器測量氫氣（\(H_2\)），通過電化學測量池檢測一氧化碳（CO），借助薄膜電容式水分傳感器測量油中水分（\(H_2O\)），能分別獲取其相對濕度和*濕度數據。可測量氫氣、一氧化碳的范圍為 0 - 2000ppm，油中水分測量范圍是 0 - 100ppm，且在環境溫度 + 20°C、油溫 + 55°C 的條件下，氫氣測量準確度為 ± 15 % ± 25 ppm，一氧化碳為 ± 20 % ± 25 ppm，油中水分（針對礦物油）為 ± 3 % ± 3 ppm23。不僅能對氫氣、一氧化碳和油中水分進行獨立分析，還可監測變壓器的電壓、電流、底部和頂部油溫、環境溫度、冷卻階段 / 分接開關位置等參數 。通過模擬輸入自由分配，可連接額外傳感器。具備熱點、壽命損耗、老化率等計算功能，幫助用戶深入了解變壓器運行狀況。擁有 ETHERNET（可選 10/100 Mbit/s，銅纜或光纖連接）、RS 232、RS 485 等通信接口，支持 MODBUS RTU/ASCII、DNP3 和專有通信協議，還為 IEC 61850 協議做好準備，可選配 GSM、模擬、DNP3 調制解調器，實現遠程訪問和 SCADA 連接。易于安裝在變壓器閥門上（適配 G 1?"DIN ISO 228 - 1 或 1?" NPT ANSI B 1.20.1 標準接口），安裝過程不影響變壓器正常運行。設備自帶先進軟件，PC 端的 HYDROSOFT 軟件可對設備進行配置和管理，實現數據讀取、處理、展示（趨勢圖、表格等形式）、存儲，支持將數據導出到 Excel、CSV 文件，還能通過電子郵件自動發送數據和*報。

HYDROCAL 1003變壓器油中氣和油中水分在線監測系統主要優勢
氣體和水分獨立分析：能夠分別分析溶解在變壓器油中的氫氣（\(H_2\)）和一氧化碳（CO）的含量，還可檢測變壓器油中溶解的水分（包括相對濕度 [%] 和*濕度 [ppm]）。
安裝便捷：易于安裝在變壓器閥門上（適配 G 1?"DIN ISO 228 - 1 或 1?" NPT ANSI B 1.20.1 標準接口），且安裝過程無需中斷變壓器的正常運行。
軟件功能先進：設備本身及通過 PC 端使用的軟件功能先進 。免維護設計：采用免維護系統設計，減少維護成本和工作量。
通信接口豐富：具備 ETHERNET（可選）10/100 Mbit/s（銅纜 / RJ45 或光纖 / SC 雙工）、RS 232 和 RS 485 通信接口，支持 MODBUS RTU/ASCII、DNP3 和專有通信協議，并為變電站通信協議 IEC 61850 做好了準備。
遠程訪問可選：可選配 GSM 或模擬調制解調器實現遠程訪問；也可選配 DNP3 串行調制解調器用于 SCADA 連接。

變壓器監測功能
電氣參數監測：可監測電壓和電流（通過電壓和電流互感器 / 傳感器）。
溫度監測：能監測變壓器底部和頂部油溫以及環境溫度（通過額外的溫度傳感器）。
其他設備狀態監測：可監測冷卻階段 / 分接開關位置（例如通過電流傳感器）。
自由配置：模擬輸入可自由分配給任何額外的傳感器。
進一步計算功能：具備熱點、壽命損耗、老化率等計算功能（與比利時 PAUWELS 公司聯合開發）。

通信方式

RS 232（標準配置）：通過背板接口連接（無需移除保護蓋），可在現場通過專有協議與筆記本電腦連接。
RS 485（標準配置）：支持總線操作或點對點操作，采用 MODBUS® RTU/ASCII 或?qū)Ｓ袇f(xié)議，總線長度*長可達 1000m，可與多達 31 個 HYDROCAL 設備進行通信，可通過內部固件或 PC 軟件（HYDROSOFT）進行配置。
GSM 調制解調器（可選）：內置 GSM 調制解調器，配有外部粘貼式天線和電纜，使用專有協議。
模擬調制解調器（可選）：集成板載模擬調制解調器，附帶 15m 連接電纜，使用專有協議。
以太網調制解調器（可選）：內部 ETHERNET 10/100 Mbit/s 通信調制解調器（銅纜 / RJ45 或光纖 / SC 雙工），支持 IEC 61850（已準備好）或?qū)Ｓ袇f(xié)議。
DNP3 調制解調器（可選）：內部 DNP3 串行調制解調器，帶有 RS 485 接口，采用 DNP3 協議。

HYDROCAL 1003變壓器油中氣和油中水分在線監測系統產品規格

項目	詳情
電源	230 V -20% +15% DC，*大 350 VA（其他標稱電壓可按需定制）
外殼材質	鋁
尺寸	寬 224mm× 高 224mm× 深 307.5mm
重量	約 7.5kg
運行環境溫度	-50°C ... +55°C（低于 -10°C 時顯示功能鎖定）
變壓器內部油溫	-20°C ... +90°C
存儲環境溫度	-20°C ... +65°C
油壓	*高 800 kpa（不允許負壓）
與閥門連接	G 1?" DIN ISO 228 - 1 或 1?” NPT ANSI B 1.20.1 標準接口
安全認證	CE 認證，符合 IEC 61010 - 1:2002 標準，防護等級 IP - 55
氣體 / 油中水分測量
氫氣（\(H_2\)）	測量范圍：0 ... 2,000 ppm；準確度²⁾³⁾：± 15 % ± 25 ppm
一氧化碳（CO）	測量范圍：0 ... 2,000 ppm；準確度²⁾³⁾：± 20 % ± 25 ppm
油中水分（\(H_2O\)）	測量范圍：0 ... 100 ppm；準確度²⁾³⁾：± 3 % ± 3 ppm
測量原理	基于帶有透氣特氟龍膜的擴散原理；采用微電子氣體傳感器測量\(H_2\)；通過電化學測量池測量CO；使用薄膜電容式水分傳感器測量\(H_2O\)（可測相對濕度和*濕度）；配備溫度傳感器（用于測量油溫、氣體溫度、背板溫度）
模擬輸出	氫氣（\(H_2\)）、油中水分（\(H_2O\)）、一氧化碳（CO）；*大開關容量（可自由分配）：220 VDC/VAC/ 2 A / 60 W
數字輸出	12 個數字輸出；類型：4 個繼電器、8 個光耦合器；測量值精度可配置：通過跳線設置≤ 1.0 % 或≤ 0.5 %⁴⁾
模擬輸入	8 個模擬直流輸入；類型：4 個直流電流或 4 個直流電壓（4 個直流電流）；測量范圍：0/4 ... 20 mA +20% 或 0...10V+20%（0 / 4... 20 mA）；準確度：≤1.0%（可通過跳線配置），≤0.5%（特定配置）
通信
RS 232	串行接口，帶外部連接器，支持專有或 MODBUS® RTU/ASCII 協議
RS 485	支持專有或 MODBUS® RTU/ASCII 協議
ETHERNET 10/100 Mbit/s 調制解調器（可選）	銅纜 / RJ45 或光纖 / SC 雙工連接器，支持專有協議
內部 GSM 調制解調器（可選）	帶外部粘貼式天線，使用專有協議
板載模擬調制解調器（可選）	使用專有協議
DNP3 串行調制解調器（可選）	通過 RS 485 連接，采用 DNP3 協議
