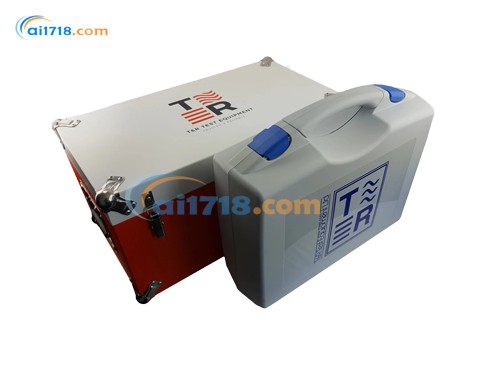

英國T&R 200A-3PH MK3二次電流注入測試儀由愛儀器儀表網代理，本產品是一款便攜式、緊湊且多功能的系統，適用于調試和維護工程師。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

200A-3PH MK3功能特點

• 清晰簡潔的用戶界面
• 三相電流輸出
• 每相輸出電流 0-200A
• 真有效值數字測量
• 記憶電流表
• 多功能計時系統
• 輔助測量輸入
• 大型背光液晶顯示屏
• 熱保護和過流保護
• 緊湊便攜
• 400V 三相電源
• 115V-440V 三線電源（可選配電源變壓器，詳見電源要求）

T&R Test Equipment 是電流注入設備領域的市場*。其產品范圍涵蓋輸出能力為 50A 的二次注入裝置，以及高達 6000A 的一次注入系統。所有設備均配備真有效值測量、靈活的計時系統和易于操作的用戶界面。

200A-3PH mk3 是一款三相注入系統，為調試和維護工程師提供了靈活的保護系統測試平臺。其面板布局直觀易懂，用戶界面簡潔，所有功能狀態一目了然，無需復雜菜單操作。

200A-3PH mk3 通過輸出端的電子過流和占空比脫扣、功率組件的熱監控以及輸入端和調節器的保險絲進行全面保護。提供接地端子，用于連接本地接地。

輸出端相互隔離且獨立可調，可注入高達 200A 的電流。主輸出端口*高提供 5V 電壓。

該裝置符合 BSEN61010 標準，并通過 CE 認證。

配備輔助測量輸入，可測量電壓、電流、頻率以及任意電流輸出與外部電壓或電流之間的相位。

提供四個真有效值測量量程，允許獨立于所選輸出設置儀表滿量程和脫扣水平。所有輸入和輸出均采用行業標準安全連接器，確保便捷性、可靠性和安全性。

200A-3PH mk3 的背光顯示屏明亮清晰，視角寬廣，測試結果可實時顯示。

計時系統在保證易用性的同時具備高度靈活性，可快速、高精度地測量脫扣時間、復位時間和重合閘時間。提供兩個獨立隔離的觸點輸入，計時系統也可作為獨立計時器使用。

200A-3PH mk3 可用于測試多種類型的單相和三相二次保護裝置，包括：

• 過流和欠流繼電器
• 接地故障繼電器
• IDMT 繼電器
• 微型斷路器
• 自動重合器
• 功率繼電器
• 延時繼電器
• 跳閘繼電器
• 熱繼電器

200A-3PH mk3 規格

主輸出

測試裝置有三個獨立控制的輸出相，每個相可選擇*高 5V 的輸出電壓和*高 200A 的輸出電流。

上述間歇運行時間需遵循：基于環境溫度 25°C，每次運行后需關閉 15 分鐘。

測量

輸出通過數字真有效值系統和記憶電流表進行測量 —— 計時器停止且輸出關閉時，電流讀數會保留在顯示屏上。各相電流同時顯示。

為保護被測設備，電流脫扣值自動設置為所選測量量程滿量程的 105%。

輔助計量輸入

提供輔助計量輸入，可測量有效值電壓或電流。此外，還可測量外部輸入的頻率，以及任意相輸出與輔助計量輸入之間的相位。

電流輸入由 F10A 保險絲保護。

輔助輸出

200A-3PH mk3 提供單相隔離的 110Vac 300mA 輔助輸出。

引線組規格

200A-3PH mk3 配備的引線組包含在塑料箱中，包括：

• 6×5m 25mm2 輸出引線，端接 M10 叉形壓接端子
• 1×5m 2 芯輔助計時引線，端接 4mm 插頭

電源要求

裝置必須由 400V±10%、50/60Hz 的三相電源供電，*大 3300VA?？蛇x的三角 - 星型電源變壓器允許 400V 裝置在其他電源電壓下運行。

RS232 和 T&R Link

提供 RS232 端口，可連接打印機或 PC；T&R Link 輸出為 DVS3 mk2 移相電壓源提供鎖相參考。

USB 數據存儲

200A-3PH mk3 的所有測試結果均可存儲到 USB 存儲設備。所有結果均帶有時間和日期戳，并可添加用戶自定義注釋。所有保存的結果可在控制單元顯示屏或 PC 上查看。

200A-3PH MK3計時系統

觸點電路的開路電壓為 24Vdc，短路電流為 20mA。每個觸點電路將自動選擇常開或常閉觸點。24-240Vdc 的直流電壓也可用于觸發任一計時通道。測試結束后，輸出會自動關閉，以保護被測繼電器。

提供以下功能：

脈沖模式用于對熱敏感設備設置電流水平，允許注入電流 500ms 并記錄電流值。

電流操作模式作用于一個可選的輸出相。

溫度范圍

• 存儲溫度：-20°C 至 60°C
• 工作溫度：0°C 至 45°C

配件

• 標準配件：操作手冊、輸出引線組、電源線、備用保險絲組、USB 存儲設備、USB 鍵盤
• 可選配件：三角 - 星型電源變壓器、打印機、T&R Link 引線

200A-3PH MK3尺寸與重量

包括提手和邊角保護。

可選三角 - 星型電源變壓器

可選的三角 - 星型電源變壓器允許裝置在 115V、230V、400V 和 440V 三線電源下運行，通過裝置上的開關選擇。還提供單相輔助輸出，為 DVS3 mk2 電壓源供電。

• 輸入：115V、230V、400V、440V ±10% 三線三相，*大 1500VA
• 三相輸出：400V 四線，600VA（1 分鐘運行 / 15 分鐘關閉）
• 單相輸出：230V，300VA（5 分鐘運行 / 15 分鐘關閉）
