英國T&R CU-Ps Mk2一次電流注入系統產品簡介

CU-Ps 型一次電流注入系統非常適用于需要極高電流的調試和維護測試工作。該系統采用控制單元與負載單元分離的設計，以實現zui大靈活性?？刂茊卧獌?nèi)置所有控制和測量電路，通過控制電纜和測量電纜與負載單元相連。
控制單元可搭配兩款負載單元中的任意一款使用：兩款負載單元在 5 分鐘內可分別提供 5000A 或 6000A 電流，短時間內則可提供高達 10kA 或 12kA 電流。每個負載單元均設有兩個輸出端，可通過串聯或并聯方式連接，以實現zui大靈活性。例如，PLU-6k 型負載單元可配置為兩種輸出模式：6.6V 電壓下zui大電流 3000A，或 3.3V 電壓下zui大電流 6000A。
控制單元和負載單元均安裝在堅固的鋼質機箱內，機箱配備腳輪和防護提手。負載單元占地面積小，可盡可能靠近測試對象放置，從而zui大限度降低功率需求，并zui大化可用電流。

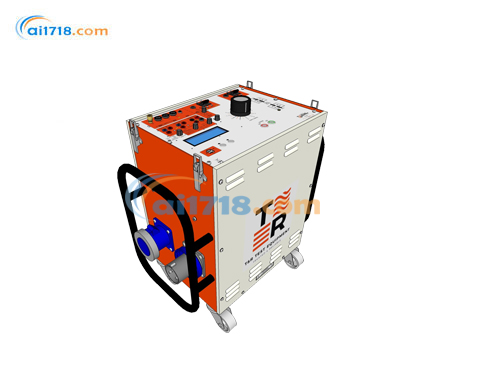

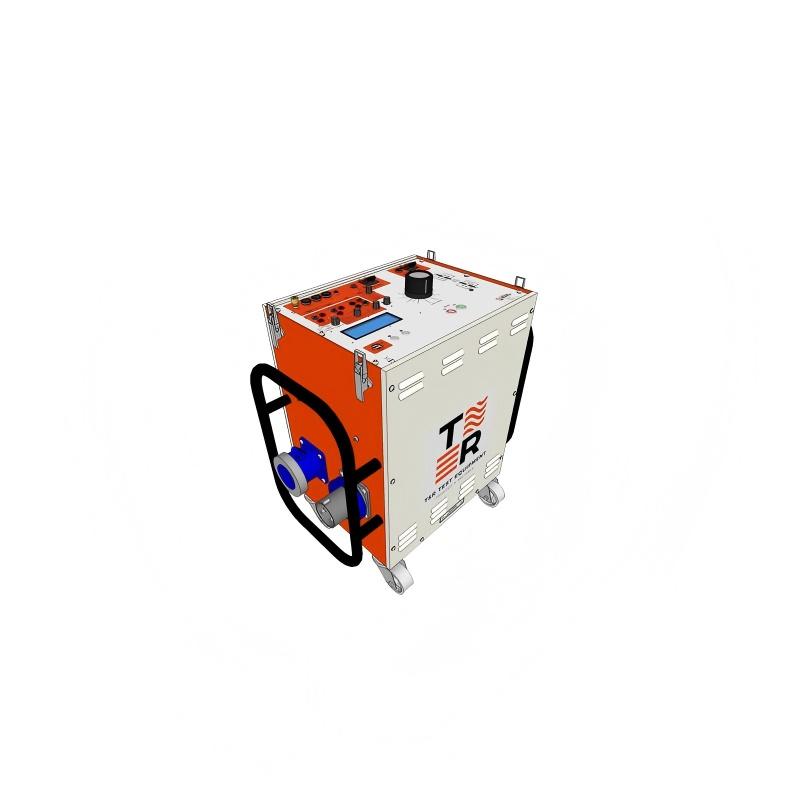

此處展示的 CU-Ps 型控制單元搭配了 PLU-6k 型負載單元。該組合可在 5 分鐘內注入zui高 6000A 電流，或在 1 秒內注入zui高 12000A 電流。
該系統非常適用于所有一次電流注入測試任務，包括欠電流繼電器、過電流繼電器、斷路器測試以及電流互感器變比測試。
控制單元額定功率為 20kVA，配備數字測量功能。測量模塊設有記憶功能，可在輸出跳閘或關閉時保存電流讀數。當被測設備跳閘時，電流會自動切斷。
CU-Ps 系列系統配備高精度計時系統，分辨率達 1ms。系統可自動選擇常開（N/O）或常閉（N/C）觸點，觸點狀態可在前面板顯示。計時模式適用于多種設備，包括欠電流和過電流設備、自動重合閘裝置、欠電壓和過電壓設備、電流跳閘裝置及斷路器。

CU-Ps Mk2一次電流注入系統產品特點

20kVA 5 分鐘輸出能力（1 秒內可承受更高過載電流）
多功能數字計時功能
5000A 和 6000A 負載單元
控制單元與負載單元分離設計
二次注入電流zui高可達 100A
直接讀取電流互感器（CT）變比及極性
真有效值測量，1 個周期捕捉
數據存儲至 USB 存儲盤，含波形及諧波數據
USB 鍵盤接口

可選輸出導線組規格

型號	長度	截面積	接線端子
3000AL	2.5m	560mm2	銅排
4000AL	2.5m	700mm2	銅排
5000AL	2m	840mm2	銅排
6000AL	2m	1120mm2	銅排

控制單元標準附件

備用保險絲組、操作手冊
1 根 5 米負載單元電源互連線
1 根 5 米負載單元測量互連線
1 根 2 米主電源線
1 套 5 米 100A 導線和計時導線

英國T&R CU-Ps Mk2一次電流注入系統規格

尺寸與重量

設備	尺寸（長 × 寬 × 高）	重量
控制單元	660×400×740mm	115kg
PLU-5k 型負載單元	660×400×740mm	155kg
PLU-6k 型負載單元	660×400×740mm	135kg

溫度范圍

存儲溫度：-20°C 至 60°C
工作溫度：0°C 至 45°C

技術規格

PLU-5k 型負載單元

量程	串聯模式	并聯模式	分辨率	50Hz 精度 *
10%	250.0A	500.0A	0.1A	±0.5% 讀數 + 5 個字
50%	1250A	2500A	1A	±0.5% 讀數 + 5 個字
100	2500A	5000A	1A	±0.5% 讀數 + 5 個字
200%	5000A	10kA	10A	±1.5% 讀數 + 5 個字

PLU-6k 型負載單元

量程	串聯模式	并聯模式	分辨率	精度
10%	300.0A	600.0A	0.1A	±0.5% 讀數 + 5 個字
50%	1500A	3000A	1A	±0.5% 讀數 + 5 個字
100	3000A	6000A	1A	±0.5% 讀數 + 5 個字
200%	6000A	12kA	10A	±1.5% 讀數 + 5 個字
