美國ETI　PI-5000 Gen2一次注入式電流測試儀

型號：PI-5000 Gen2一次注入式電流測試儀

品牌：美國ETI

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國ETI

Electrical Test Instruments 是測試和測量設備校準、維修和銷售領域的領導者?？蛻舴?wù)使我們與眾不同：我們團隊的每一位成員都致力于客戶的成功。自 1994 年以來，我們一直堅持不懈地注重質量，提供卓越的客戶服務。 ETI 以其響應迅速的...[查看更多]

瀏覽過此產品的用戶最終購買了

美國ETI PI-5000 Gen2一次注入式電流測試儀由愛儀器儀表網代理，本產品是一款兩件式堅固耐用的初級注入斷路器測試儀，適用于 4,000A 斷路器?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

PI-5000 Gen2產品描述

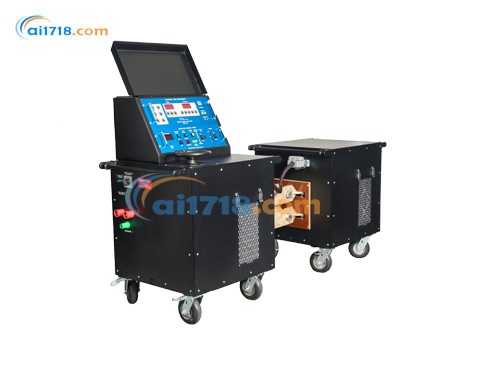

PI-5000 Gen2 是一款堅固耐用、易于使用的大電流一次注入測試裝置。其兩件式模塊化設計為在地下室或屋頂?shù)泉M窄空間內進行測試提供了*的靈活性。鋼制外殼無突出部件，兩端配備全寬手柄和吊鉤。可鎖定的旋轉腳輪確保移動便捷。

60,000A 峰值輸出：該測試裝置可實現約 60,000A 的峰值輸出，非常適合測試連續電流高達 4,000A 的抽出式斷路器和塑殼斷路器。
*大通用性：配備雙初級和次級輸出變壓器，PI-5000 Gen2 可與各種斷路器尺寸實現*佳阻抗匹配。
便捷的預設輸出：PI-5000 Gen2 內置多種脈沖預設模式，為機電式和固態脫扣裝置提供額外的測試能力。短預設脈沖持續時間和長預設時間可用于測試瞬時脫扣與電纜或其他設備的熱運行之間的差異。
串行端口：PI-5000 Gen2 配備標準串行端口，可連接打印機、計算機或其他設備，以 ASCII 格式打印或存儲測試結果的時間和電流值。
安全優先：內部電壓傳感器自動配置交流控制電源部分，僅在正確配置施加電壓時通電。PI-5000 Gen2 還為輸出母線和微調 PowerstatTM 提供溫度保護，確保兩者溫度均不超過安全運行水平。

PI-5000 Gen2應用

該測試裝置可測試不同制造商的低壓、塑殼和金屬鎧裝直動式交流斷路器。該測試裝置還可用于高電流應用，如比率變壓器和熱運行測試。通過使用晶閘管，PI-5000 Gen2 消除了閉合時間誤差。在零交叉點啟動可消除電流波形中的直流偏移，即使對于高速固態或機電式脫扣裝置的短持續時間電流，也能提供準確、可重復的測試結果。

PI-5000 Gen2 便攜式斷路器測試裝置

電流精度

連續模式：±0.5% 讀數 + 0.5% 量程
脈沖模式：±1% 讀數 + 1% 量程

定時器范圍

0-9999.999 秒
0-9999.9 周波

定時器精度

±0.5% 讀數 ±1 計數

數字電壓表輸入

量程：0-600 VAC
精度：1% 滿量程

7.6V（并聯）	15.2V（串聯）	過載	占空比	*大開啟時間	*小關閉時間	*大輸入電流（480V）	*大輸入電流（240V）
4000A	2000A	1 倍	*	連續	無	96A	192A
5600A	2800A	1.4 倍	50%	15 分鐘	15 分鐘	134A	268A
8000A	4000A	2 倍	25%	5 分鐘	15 分鐘	192A	384A
16000A	8000A	4 倍	6%	1 分鐘	15 分鐘	384A	768A
20000A	10000A	6 倍	2%	6 秒	2 分鐘	480A	960A
32000A2	16000A2	8 倍	1.6%	1 秒	1 分鐘	672A	不可用
40000A2	20000A2	10 倍	1%	0.5 秒	1 分鐘	960A	不可用
60000A2	30000A2	*大	0.1%	0.03 秒	1 分鐘	1440A	不可用

尺寸與重量

PI-2500 控制單元

高度：45.0 英寸（114.3 厘米）
寬度：30.0 英寸（76.2 厘米）
深度：25.0 英寸（63.5 厘米）
重量：700 磅（317 千克）

PI-5000 AUX 單元

高度：32.0 英寸（81.2 厘米）
寬度：30.0 英寸（76.2 厘米）
深度：25.0 英寸（63.5 厘米）
重量：680 磅（308 千克）

串行端口

標準串行端口，可連接打印機、計算機或其他設備，以 ASCII 格式打印或存儲時間和電流值。

輸入電源

208/240 或 480 VAC ±10%，-15%（開關可選），單相
60 Hz（50 Hz 時*大線路電壓降低 10%）
45 kVA（連續），輸出 36 kVA（效率 80%）

標準配件

配件	部件編號	數量
1/2 英寸測試棒（水平或垂直）	M-I211	2 件
3/4 英寸測試棒（水平或垂直）	M-I212	2 件
觸點引線	S-B194	1 件
遠程啟動電纜	S-B143	1 件
電源輸入引線組（20 英尺）	OP-120-2	1 件
堅固配件箱	M-E226	1 件
技術手冊	S-A123	1 件
母線互連	S-B473	1 件
互連	S-B477	1 件
測試棒適配器套件	S-B343	1 件

可選配件

配件	部件編號
MAC 報告生成軟件	OP-112
通用可調測試棒系統	OP-124

PI-5000 Gen2 便攜式斷路器測試裝置產品規格

參數	規格
電流精度	連續模式：±0.5% 讀數 + 0.5% 量程脈沖模式：±1% 讀數 + 1% 量程
定時器范圍	秒：0-9999.999 秒周期：0-9999.9 周波
定時器精度	±0.5% 讀數 ±1 計數
數字電壓表輸入	范圍：0-600 VAC 精度：1% 滿量程
輸出配置
7.6V（并聯）	4000A
15.2V（串聯）	2000A
過載	1 倍
占空比	*
*大開啟時間	連續
*小關閉時間	無
*大輸入電流（480V）	96A
*大輸入電流（240V）	192A
7.6V（并聯）	5600A
15.2V（串聯）	2800A
過載	1.4 倍
占空比	50%
*大開啟時間	15 分鐘
*小關閉時間	15 分鐘
*大輸入電流（480V）	134A
*大輸入電流（240V）	268A
7.6V（并聯）	8000A
15.2V（串聯）	4000A
過載	2 倍
占空比	25%
*大開啟時間	5 分鐘
*小關閉時間	15 分鐘
*大輸入電流（480V）	192A
*大輸入電流（240V）	384A
7.6V（并聯）	16000A
15.2V（串聯）	8000A
過載	4 倍
占空比	6%
*大開啟時間	1 分鐘
*小關閉時間	15 分鐘
*大輸入電流（480V）	384A
*大輸入電流（240V）	768A
7.6V（并聯）	20000A
15.2V（串聯）	10000A
過載	6 倍
占空比	2%
*大開啟時間	6 秒
*小關閉時間	2 分鐘
*大輸入電流（480V）	480A
*大輸入電流（240V）	960A
7.6V（并聯）	32000A2
15.2V（串聯）	16000A2
過載	8 倍
占空比	1.6%
*大開啟時間	1 秒
*小關閉時間	1 分鐘
*大輸入電流（480V）	672A
*大輸入電流（240V）	不可用
7.6V（并聯）	40000A2
15.2V（串聯）	20000A2
過載	10 倍
占空比	1%
*大開啟時間	0.5 秒
*小關閉時間	1 分鐘
*大輸入電流（480V）	960A
*大輸入電流（240V）	不可用
7.6V（并聯）	60000A2
15.2V（串聯）	30000A2
過載	*大
占空比	0.1%
*大開啟時間	0.03 秒
*小關閉時間	1 分鐘
*大輸入電流（480V）	1440A
*大輸入電流（240V）	不可用
尺寸與重量
PI-2500 控制單元	高度：45.0 英寸（114.3 厘米）寬度：30.0 英寸（76.2 厘米）深度：25.0 英寸（63.5 厘米）重量：700 磅（317 千克）
PI-5000 AUX 單元	高度：32.0 英寸（81.2 厘米）寬度：30.0 英寸（76.2 厘米）深度：25.0 英寸（63.5 厘米）重量：680 磅（308 千克）
輸入電源	電壓：208/240 或 480 VAC ±10%，-15%（開關可選），單相頻率：60 Hz（50 Hz 時*大線路電壓降低 10%）功率：45 kVA（連續），輸出 36 kVA（效率 80%）
標準配件	1/2 英寸測試棒（水平或垂直）×2 3/4 英寸測試棒（水平或垂直）×2 觸點引線 ×1 遠程啟動電纜 ×1 電源輸入引線組（20 英尺）×1 堅固配件箱 ×1 技術手冊 ×1 母線互連 ×1 互連 ×1 測試棒適配器套件 ×1
可選配件	MAC 報告生成軟件（OP-112）通用可調測試棒系統（OP-124）
PI-5000 Gen2參數文檔
