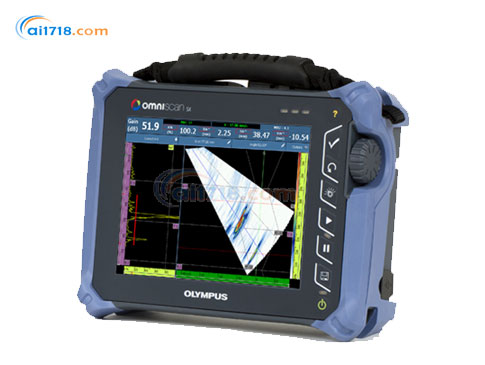

日本OLYMPUS（奧林巴斯）　OmniScan SX超聲相控陣探傷儀

型號：OmniScan SX超聲相控陣探傷儀

品牌：日本OLYMPUS（奧林巴斯）

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

日本OLYMPUS（奧林巴斯）

“將社會價值引入公司內部”這個是奧林巴斯企業的管理哲學。作為一名社會的成員，奧林巴斯在處理與個體關系中扮演著重要的作用。因此，奧林巴斯采納了將社會價值引入公司內部，接受社會價值觀作為其商業思想的重要組成部分。自從那時，奧林巴斯明確了自己的位置，主要是一個相機生產商和發達的胃內照相...[查看更多]

瀏覽過此產品的用戶最終購買了

美國OLYMPUS（奧林巴斯）OmniScan SX超聲相控陣探傷儀由愛儀器儀表網代理，本產品操作極為方便，性價比極高?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?為了更加方便地使用儀器，OmniScan SX在其8.4英寸觸摸屏上使用了合理簡化的新型軟件界面
?OmniScan SX是一款單組無模塊儀器，針對檢測要求較低的應用，這款儀器操作極為方便，性價比極高
?OmniScan SX有兩種型號：SX PA和SX UT
?SX PA是一款16:64PR相控陣單元，與僅具有UT通道的SX UT一樣，也配備了一個常規UT通道，可以進行脈沖回波、一發一收或TOFD檢測
?與OmniScan MX2相比，OmniScan SX重量輕33 %，體積小50 %，具有OmniScan產品*的更為輕巧便攜的性能

產品特點：
?OmniScan SX觸摸屏配有全屏模式選項，使清晰度達到*大化，用戶僅需在觸摸屏上進行簡單操作，便可訪問許多菜單功能
?直觀的界面使用戶可以流暢地進行菜單選擇，縮放，閘門調節，光標移動以及文本和數字的輸入
?加上其它附加的集成功能，包括淺顯易懂的設置和校準向?qū)?，迅捷的S掃描和A掃描顯示更新率，和快速的脈沖重復頻率（PRF），使OmniScan SX成為一款高效的檢測工具
?OmniScan SX能與Olympus數量龐大的掃查器、探頭和附件產品，及其專門的配備軟件NDT SetupBuilder和OmniPC完全兼容
?硬件和軟件產品的完整結合，使檢測流程從設計、設置到采集、分析變得精簡有效

產品應用：
?相控陣焊縫檢測
?腐蝕成像和復合材料檢測
?TOFD焊縫檢測
?組件檢測

外殼
外型尺寸（W x H x D）	267 mm × 208 mm × 94 mm (10.5 in. × 8.2 in. × 3.7 in.)
重量	3.4 kg（7.5 lb），含電池
數據存儲
存儲裝置	SDHC卡，或大多數標準USB存儲設備
數據文件容量	300 MB
I/O端口
USB端口	2個符合USB 2.0技術規格的USB端口
音頻報*	有
視頻輸出	視頻輸出（SVGA）
I/O線
編碼器	雙軸編碼器線（正交、向上、向下或時鐘/方向）
數字輸入	4個數字TTL輸入，5 V
數字輸出	3個數字TTL輸出，5 V；每個輸出*大電流為15 mA。
采集開關	有，通過對一個數字輸入進行配置的方式實現
電源輸出線	5 V，500 mA電源輸出線（帶短路保護）
步速輸入	5 V TTL步速輸入
顯示
顯示屏尺寸	21.3 cm（8.4 in.）（對角線）
分辨率	800像素?x ?600像素
亮度	600 cd/m2
觀察角度	水平： –80° ～ 80° 垂直： –60° ～ 80°
顏色數量	1千6百萬
類型	薄膜晶體管液晶顯示屏（TFT LCD）
電源
電池類型	智能鋰離子電池
電池數量	1節
電池供電時間	正常操作條件下，至少6小時
環境技術規格
工作溫度范圍	-10 °c ～ 45 °C （14 oF ～ 113 oF）
存放溫度范圍	–20 °C ～ 60 °C（–4 oF ～ 140 oF），含電池 –20 °C ～ 70 °C（–4 oF ～ 158 oF），不含電池
相對濕度	45 °C無冷凝的條件下，*大相對濕度為70 %。
侵入保護評級	設計符合IP66評級
防撞擊評級	通過MIL-STD-810G 516.6的墜落測試
超聲技術規格（適用于OMNISX-1664PR）
接口	1個相控陣接口： Olympus PA接口 2個UT接口： LEMO 00
聚焦法則數量	256個
探頭識別	自動探頭識別
脈沖發生器/接收器
孔徑	16個晶片
晶片數量	64個晶片
脈沖發生器	PA通道	UT通道
電壓	40 V、80 V、115 V	95 V、175 V、340 V
脈沖寬度	30 ns ～ 500 ns范圍內可調，分辨率為2.5 ns。	30 ns ～ 1000 ns范圍內可調，分辨率為2.5 ns。
脈沖形狀	負方波	負方波
輸出阻抗	35 Ω（脈沖回波模式） 30 Ω（一發一收模式）	< 30 Ω
接收器	PA通道	UT通道
增益	0 dB～80 dB，*大輸入信號為550 mVp-p（滿屏高）	0 dB～120 dB，*大輸入信號為34.5 Vp-p（滿屏高）
輸入阻抗	60 Ω（脈沖回波模式） 150 Ω（一發一收模式）	60 Ω（脈沖回波模式） 50 Ω（脈沖發送接收模式）
系統帶寬	0.6 MHz～18 MHz（–3 dB）	0.25 MHz～28 MHz（–3 dB）
聲束形成
掃查類型	扇形或線性
組數量	1個
數據采集	PA通道	UT通道
數字化頻率	每5/4個通道使用了一個插值后，為400 MHz（12比特）	每4個通道使用了一個插值后，為400 MHz（12比特）
*大脈沖速率	高達6 kHz（C掃描）
數據處理	PA通道	UT通道
數據點數	*多8192個
實時平均	PA： 2、4、8、16	UT： 2、4、8、16、32、64
檢波	射頻、全波、正半波和負半波
濾波	3個低通、3個帶通、5個高通濾波器	3個低通、6個帶通、3個高通濾波器（TOFD配置下為8個低通濾波器）
視頻濾波	平滑（根據探頭頻率范圍調節）
數據顯示
A掃描刷新率	A掃描： 60 Hz； S掃描： 60 Hz
數據同步
根據內部時鐘	1 Hz～6 kHz
根據編碼器	雙軸： 1步～65536步
可編程的時間校正增益（TCG）
點數	16個：每個聚焦法則有一條TCG （時間校正增益）曲線
*大斜率	40 dB/10 ns
報*
報*數量	3個
條件	閘門的任意邏輯組合
