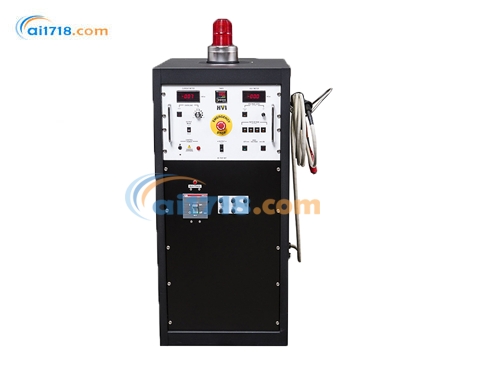

美國HVI(美高測)　HPA系列交流高壓耐壓測試儀

型號：HPA系列交流高壓耐壓測試儀

品牌：美國HVI(美高測)

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國HVI(美高測)

美高測的歷史和著名的電力工程師斯坦利.珀希爾(Stanley G. Peschel)先生的生平密不可分。他20多歲的時候就在他父親的高壓設備公司(Peschel Instruments)工作。在短短的幾年當中就將業務擴大，并于1962年創建Hipotronics公司，在高壓測...[查看更多]

瀏覽過此產品的用戶最終購買了

HVI HPA系列交流高壓耐壓測試儀供全系列交流介電測試裝置，電壓可達300kV，功率可達40kVA，專為樣品或生產測試應用中的過電壓耐壓測試而設計?，F(xiàn)在熱賣中，如需購買，可通過ai1718的客服熱線聯系我們!

HPA系列交流高壓耐壓測試儀產品簡介：
HVI HPA 系列交流高壓介電測試裝置專為生產、耐壓、局部放電及其他診斷測試設計，電壓覆蓋至 300kV，功率達 40kVA。該系列適用于電容器、絕緣子、開關設備、母線槽、絕緣工具、高空作業平臺、變壓器等大電流負載的過壓耐受測試，部分型號支持電機繞組測試、ASTM D149 標準測試或作為介質損耗、局部放電等診斷測試的電源。HPA 系列采用美國制造，根據電壓和功率配置鋼制或玻璃纖維高壓?jiǎn)卧?，提供多種控制配置以滿足不同自動化需求，高壓部分也可集成至定制 OEM 系統（如橡膠手套、高空作業平臺絕緣層測試）。若低功率型號足夠，可考慮 PFT 系列（1-3kVA，10-100kV）或 ALT 系列（7kVA）。

HPA系列交流高壓耐壓測試儀產品特點：

一、核心技術優勢

間隙鐵芯變壓器設計

3kVA 機型僅需 1.5kVA 輸入（PFT-303CM/503CM 等）
支持容性負載補償，適用于電機、電纜等高電容負載

低失真輸出

所有型號波形失真度＜5%（符合 IEC 60060 標準）

雙量程測量系統

電壓表：0-15/30kV、0-25/50kV 等雙量程設計（精度 ±2% FS）
電流表：0-1mA 三量程（x1/x10/x100），帶保護電路

二、安全性能

多級安全防護

零啟動保護（Zero Start）
外部安全聯鎖接口（支持腳踏 / 手動開關）
過載保護（10-110% 可調）
主電源鑰匙開關

運輸保護設計

可分離式結構（PFT-401CEF/PFT-652CM 等）
抗震儀表保護（ Transit Protected Meters）

三、便攜設計

輕量化結構

PFT 系列重量 32-35kg，*小尺寸 534x286x387mm（PFT-303CM）
HPA 系列采用推車式設計（如 HPA-055MF）

模塊化配置

分體式高壓?jiǎn)卧c控制單元（HPA-1003CM 等）
可選 20ft 耐寒屏蔽電纜（-40℃保持柔性）

四、應用擴展性

多場景適配

開關設備 / 斷路器（PFT-302CE）
絕緣工具 / 母線槽（PFT-401CEF）
電機繞組測試（HPA-033MF）
局部放電檢測（HPA 系列 PD＜10pc）

定制化選項

數字儀表升級（后綴 "D"）
故障灼燒電抗器（PN PFT-BC）
50% 電壓抽頭（全 kVA 功率）

五、質量認證

CE 認證（PFT-302CEF/PFT-401CEF 等）
ISO 9001:2015 認證
美國制造（所有 HPA 系列）

六、附件系統

標準配置

黃綠接地線（20ft）
校準證書
操作手冊

可選配件

安全接地棒（PN 90-405）
可重復使用運輸箱（PN 32-0392）
電壓校準器（DVR-150/300）

可選升級

PLC 接口

C3 或 C4 控制器還提供輸入和輸出控制接口，可與遠程可編程邏輯控制器（PLC）或客戶提供的其他控制器連接。它可以在本地模式下使用前面板控制操作，也可以在遠程模式下通過客戶提供的外部控制操作。包括 0 - 10Vdc 輸入控制和輸出反饋信號，允許對介電測試裝置的大多數功能進行遠程控制，并通過輸出信號與外部客戶提供的 PLC 控制器進行通信。在遠程模式下，除緊急停止按鈕、電壓表和電流表外，前面板的所有控制均被禁用。此升級僅適用于 C3 和 C4 控制組件。

輸入遠程控制信號

常開觸點（N/O）：閉合 - 高壓開啟；斷開 - 高壓關閉
上升速率：0 - 10V 對應 10 秒 - 100 秒升至滿輸出
常開觸點（N/O）：上升 - 閉合操作
常開觸點（N/O）：下降 - 閉合操作
常閉觸點（N/C）：過載復位 - 斷開操作
過載設定點：0 - 10Vdc 對應 10 - 110% 電流

輸出反饋信號

遠程啟用：常開觸點（N/O）
主電源開啟：常開觸點（N/O）
高壓開啟：常開觸點（N/O）
過載故障：常開觸點（N/O）
電壓：0 - 10Vdc 對應 0 - * 輸出電壓
電流：0 - 10Vdc 對應 0 - * 輸出電流
電壓歸零（過載后自動）：常開觸點（N/O）

HPA系列交流高壓耐壓測試儀產品規格

5kVA 機型

型號	電壓 (kV)	電流 (mA)	輸入規格	控制單元尺寸（英寸 / 毫米）	控制單元重量 (lb/kg)	高壓?jiǎn)卧叽纾ㄓ⒋?/ 毫米）	高壓?jiǎn)卧亓?(lb/kg)	類型
HPA-105FC*	10	500	230V, 50/60Hz, 25A	21×25×30.5 / 533×635×775	200/91	無（一體式設計）	NA	鋼制
HPA-305FC*	30	167	同上	同上	75/34	13×13×21 / 330×330×533	95/43	鋼制
HPA-505FC*	50	100	同上	同上	同上	同上	同上	鋼制
HPA-755FC*	75	67	同上	同上	同上	13×13×21 / 356×356×635	95/43	鋼制
HPA-1005FC*	100	50	同上	同上	145/66	14.5×18.5×34 / 368×470×864	300/136	鋼制
	HPA系列交流高壓測試儀參數文檔

10kVA 機型

型號	電壓 (kV)	電流 (mA)	輸入規格	控制單元尺寸（英寸 / 毫米）	控制單元重量 (lb/kg)	高壓?jiǎn)卧叽纾ㄓ⒋?/ 毫米）	高壓?jiǎn)卧亓?(lb/kg)	類型
HPA-1010FC*	10	1000	230V, 50/60Hz, 50A	21×25.5×47.3 / 539×648×1200	390/177	無（一體式設計）	NA	鋼制
HPA-3010FC*	30	333	同上	21×25×30.5 / 533×635×775	200/91	13×13×25 / 330×330×635	215/97	鋼制
HPA-5010FC*	50	200	同上	同上	同上	同上	同上	鋼制
HPA-7510FC*	75	133	同上	同上	同上	17×17×32 / 432×432×813	275/125	鋼制
HPA-10010FC*	100	100	同上	同上	同上	18×18×37.5 / 457×457×953	325/147	鋼制
HPA-15010FC*	150	67	同上	同上	同上	22×33×48 / 559×838×1219	700/317	鋼制

20kVA 機型

型號	電壓 (kV)	電流 (mA)	輸入規格	控制單元尺寸（英寸 / 毫米）	控制單元重量 (lb/kg)	高壓?jiǎn)卧叽纾ㄓ⒋?/ 毫米）	高壓?jiǎn)卧亓?(lb/kg)	類型
HPA-1020FC*	10	2000	230V, 50/60Hz, 90A	21×25.5×47.3 / 559×648×1200	530/241	無（一體式設計）	NA	鋼制
HPA-3020FC*	30	667	同上	同上	300/136	17×17×25 / 432×432×635	300/136	鋼制
HPA-5020FC*	50	400	同上	同上	同上	同上	同上	鋼制
HPA-7520FC*	75	267	同上	同上	同上	17×17×25 / 432×432×635	325/147	鋼制
HPA-10020FC*	100	200	同上	同上	同上	18.5×18.5×37.5 / 470×470×953	375/170	鋼制
HPA-15020FC*	150	133	同上	同上	同上	29×30×56 / 737×762×1422	1050/476	鋼制
HPA-20020FC*	200	100	同上	同上	同上	28×28×56.5 / 711×711×1435	1120/508	玻璃纖維
HPA-30020FC*	300	67	同上	同上	同上	28×28×82 / 711×711×2083	1600/726	玻璃纖維

40kVA 機型

型號	電壓 (kV)	電流 (mA)	輸入規格	控制單元尺寸（英寸 / 毫米）	控制單元重量 (lb/kg)	高壓?jiǎn)卧叽纾ㄓ⒋?/ 毫米）	高壓?jiǎn)卧亓?(lb/kg)	類型
HPA-1040FC*	10	4000	230V, 50/60Hz, 180A	22×31×67 / 559×787×1702	500/227	28×21×32 / 711×533×813	850/385	鋼制
HPA-3040FC*	30	1333	同上	同上	同上	同上	865/392	鋼制
HPA-5040FC*	50	800	同上	同上	同上	同上	875/397	鋼制
HPA-7540FC*	75	533	同上	同上	同上	28×21×37 / 711×533×940	550/250	鋼制
HPA-10040FC*	100	400	同上	同上	同上	28×21×45 / 711×533×1143	1100/499	鋼制
HPA-15040FC*	150	267	同上	同上
