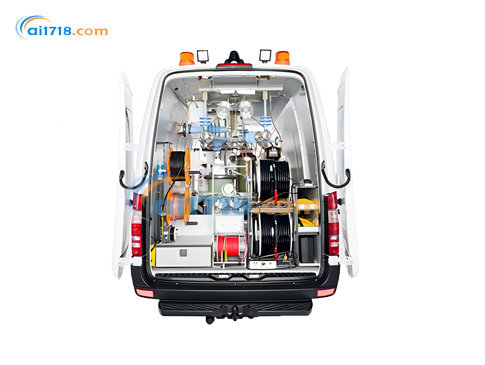

美國MEGGER R30 電纜故障測試車系統由愛儀器儀表網代理，Megger R30 2.0 系統為三相測試系統，可同時測試被測電纜的三相，具有自動換相功能，無需手動換相。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！
Megger R30 2.0 系統為三相測試系統，可同時測試被測電纜的三相，具有自動換相功能，無需手動換相。
系統采用模塊化設計，提供個性化的測試方案，解決不同用戶的測試需求，可根據需要選擇和擴展各項功能。
系統直流測試電壓高達 110kV/150 kV（可選配 400 kV），*大測試電流 300 mA，適用于各電壓等級的電力電纜。
系統配備了低壓脈沖法、ARM 弧反射法等主動電纜故障預定位方法，以及 ICE 脈沖電流法、Decay 衰減電壓法等傳統被動方法。其中弧反射法*高測試電壓高達 50 kV，適用
于定位擊穿電壓較高的高阻電纜。
系統*大沖擊放電能量高達 3200 焦耳，可快速、高效的定位電纜故障。 系統還可選配 VLF 超低頻余弦方波耐壓測試系統，適用于長電纜、尤其是海纜的交流耐壓試驗。
R30 2.0 系統中文界面，中央控制單元為 Megger 家族式 Teleflex 控制界面，自動提示下一步操作，使用簡單、容易上手，即使初學者也能快速找到電纜故障。
系統脈沖反射儀 Teleflex VX 為大屏幕彩色顯示屏，分辨率高、采樣頻率 400 MHz，可測范圍廣，動態范圍大，脈沖寬度隨測試范圍自動變化，可進行低壓脈沖測試，也可通過耦合方式結合高壓定位電纜高阻故障。 系統采用數字式中央控制單元和集成式安全監測系統，測試期間全程監控系統各項功能及參數，如果有任何操作錯誤或內部故障，系統都將自動顯示故障代碼，便于檢索和維修。
系統同時配備了高壓安全鑰匙、急停開關、隔離變壓器等安全技術，有效保護人員和設備的安全。
R30 系統還可滿足超長電纜甚至海纜的特殊測試需求。配合內置高壓直流電源，有兩種不同的高能放電模塊可選：
模塊1：測試車改裝，沖擊放電電容高達 220 kJ / 150 kV DC（-）
模塊2：集裝箱改裝，外部沖擊放電電容高達 844 kJ / 150 kV DC（-）
| R30 電纜故障測試車系統 | 標準配置 | 可選配置 |
| 絕緣電阻測試 | ||
| 通過外部兆歐表輔助測試 | 內置集成式絕緣電阻模塊，1kV,2 GΩ | |
| 電纜試驗 | ||
|
直流試驗 |
0-110 kV DC Imax 290 mA 自動識別擊穿電壓并停止測試 |
0-150 kV DC 0-400 kV DC(外部高壓源，系統集成控制) |
|
VLF超低頻耐壓試驗 |
一 |
VLF 0.1 Hz余弦方波耐壓試驗(兩種可選) 0-54 kV有效值，5.0 μF/54 kV有效值，0.1 Hz 0-70 kV效值，5.0 μF/70 kV有效值，0.1 Hz 其他可選配置： VLF 80 kV 有效值 VLF 62 kV峰值正弦耐壓試驗 |
| 電纜故障預定位 | ||
|
ARM@ 弧反射多次脈沖法 |
0-50 kV; 真正的感性雙沖擊ARM多次脈沖法； 感性濾波器； 雙沖擊主動穩??； 多次脈沖： 一次沖擊得到15個故障波形 |
|
|
A R M 燒 弧 弧反射燒弧法 |
0-15 kV DC (需選配HDW T22/13B) |
|
|
ICE 脈沖電流法 |
0-50 kV | 0-100 kV |
|
Decay 衰減電壓法 |
0-110 kV |
0-150 kV 0-400 kV(外部耦合器，系統集成控制) |
|
TDR 低壓脈沖法 |
Teleflex VX 自動調節X范圍、Y增益，自動查找電纜末 端，自動定位故障點位置； 電纜末端抗衰減+22 dB; 多相低壓脈沖波形同時對比； 可與之前保存的低壓脈沖波形對比 |
架空線故障測試系統； 高壓交流線路相位識別系統 |
| 燒弧：故障轉化和改變 | ||
|
通過高壓直流源控制 |
HDW T22/13B0-15 kV DC *大燒穿電流25 A; 諧振技術(無50 Hz變壓器燒弧單元類似的無功 功率消耗) |
|
| R 30系統 | 標準配置 | 可選配置 |
| 沖擊放電和*定點 | ||
|
高阻故障*定點 (聲磁時間差法) |
0-3/0-6/0-12 kV1000/1000/1000 J 0-25/0-50 kV 2500/2500 J 沖擊放電間隔3-30 s連續可調或單次放電 |
0-3/0-6/0-12 kV 2000/2000/2000 J 0-80 kV 3200 J 或 0-100 kV 2000 J 或 0-100 kV4000 J |
|
死接地故障*定點 (大功率音頻法) |
FLG 200音頻發生器 *大發射功率：200 W 測試頻率：480Hz,1.09 kHz,9.8 kHz |
可選配其他測試頻率 |
|
直流外護套故障* 定點 |
跨步電壓法/電壓降法 配合T22/13B,300 mA,1:2或MFM10 |
|
|
交流外護套故障* 定點 |
皮爾遜法 配合FLG 200,200 W,480 Hz/1.09 kHz/9.8 kHz |
|
| 連接電纜 | ||
|
高壓連接電纜 |
3套單相高壓電纜盤，50 m,手動 |
3套單相高壓電纜盤，50 m,電動； 3套單相高壓滑環電纜盤，50 m,電動 |
|
低壓連接電纜 |
50m低壓電纜盤2x4mm2; 50m接地電纜盤16mm2; 10m FU車身對地電勢監測電纜盤 |
其他長度可選 |
| Teleflex直連電纜 | Teleflex電纜盤50 m,三相同軸電纜，阻抗50 Ω | |
|
工作溫度 |
-25℃ …+55℃(高壓硬件) -10℃…+50℃(Teleflex VX單元和控制 單元) |
|
| 存儲溫度 | -25 °℃…+60℃ | |
| 重量 | 約1000 kg,取決于所選配置和改裝 | |
| 電源要求 | ||
| 電源電壓 | 230V,50 Hz(16A插頭) | 120V,60Hz(其他電壓可選) |
|
電源功耗 |
經隔離變壓器輸入，*大5 kVA |
蓄電池供電時間>4小時； 5.5 kVA發電機； 無需遠程控制 |
|
R30 電纜故障測試車系統說明文檔 |
|
|
