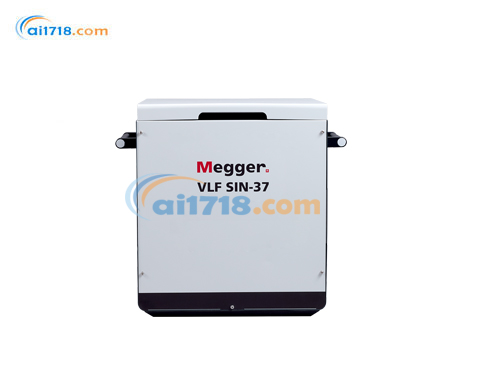

美國MEGGER　VLF Sine 37 kV 中壓電纜測試與診斷系統

型號：VLF Sine 37 kV 中壓電纜測試與診斷系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量?jī)x器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER VLF Sine 37 kV中壓電纜測試與診斷系統由愛儀器儀表網代理，VLF Sine 37kV集成介損（tan delta）功能的 VLF SINE 37 kV 是一款緊湊、耐用且便攜的高性能中壓電纜測試與診斷系統。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

VLF SINE 37 kV 產品描述
集成介損（tan delta）功能的 VLF SINE 37 kV 是一款緊湊、耐用且便攜的高性能中壓電纜測試與診斷系統。其測試容量可達 1.6 μF @ 26 kV???，是同類產品中功率*強且便攜性出色的設備，可輕松對長度超過 5 km 的電纜進行可靠測試與診斷。
這款 37 kV 測試儀是真正的多功能工具。除 VLF（超低頻）測試與直流測試外，它還可進行護套測試與護套故障定位（需搭配 ESG NT2 跨步電壓探頭使用）?？蛇x配的內置介損模塊能進一步提升系統性能，實現電纜完整性檢測與狀態評估雙重功能。其智能 VLF 系統可根據電纜長度自動調整測試頻率，即便對額定電壓 15 kV、長度達 25 km 的電纜，也能確保測試可靠性。
設備配備可插拔式高壓測試線，長度可選 5 米、10 米或 15 米，為終端用戶提供*大靈活性?，F(xiàn)場操作無需外接計算機，流程順暢。憑借直觀的操作軟件與大容量?jī)?nèi)置存儲器，VLF SINE 37 kV 可自動評估并存儲所有測試數據。數據可通過 USB 輕松導出，未來還將支持通過無線連接導出至移動設備。用戶可直接在設備上查看測量結果，既可即時查看，也可用于后續診斷（例如對比一年前的測試數據）。
設備采用人性化觸控界面，重新定義了操作便捷性，即便對于*診斷功能，也能*大限度縮短培訓時間。這一設計確保所有用戶都能實現*高工作效率。
該系統還可作為可選局部放電（PD）附件（PDS 62-SIN）的電壓源。PDS 62-SIN 是市場上*輕的局部放電耦合器，配備全球認可的軟件，可實現*且易用的局部放電診斷。與 PDS 62-SIN 搭配使用時，VLF SINE 37 kV 可升級為通用測試與診斷系統，具備耐壓測試、介損診斷與局部放電診斷功能。
可選配的 VLF SINE 37 kV 與 PDS 62-SIN 運輸箱，可實現安全存儲與運輸。漏電流校正器、多組測試適配器等額外附件，能進一步擴展系統功能，使其成為中壓電纜測試與診斷的全方位解決方案。

VLF SINE 37 kV產品優勢
集電纜耐壓測試、電纜診斷、護套測試與故障定位功能于一體的設備
同類產品中體積*小、重量*輕且功率*強的設備配備
大尺寸彩色觸摸屏與先進用戶界面，帶來*的使用體驗
可依據*新 IEEE 400.2 標準，實現*的測試結果自動解讀

VLF SINE 37 kV產品特點
*高測試容量可達 1.6 μF @ 26 kV???（頻率 0.1 Hz）
*大測試容量為 10 μF
連續工作周期
7 英寸大尺寸彩色觸摸屏
直觀的用戶軟件，搭配大容量?jī)?nèi)置存儲器
可選配內置介損模塊，可依據 IEEE 400.2 標準或用戶自定義趨勢限值實現自動評估
絕緣電阻測量范圍*高可達 5 GΩ
可通過可選 PDS 62-SIN 局部放電耦合器升級為完整測試與診斷套裝
具備擊穿檢測、測試對象自動放電功能，保障用戶*高安全
符合 IEC 60229 標準的護套測試與護套故障定位
支持介損（TD）模式與局部放電（PD）模式下的監控式耐壓測試
預留無線數據傳輸功能

VLF SINE 37 kV 供貨范圍
高壓連接電纜（長度可選 5 米、10 米或 15 米）
夾具套裝（歐盟標準或美國標準）
電源線
接地線（長度可選 5 米、10 米或 15 米）
附件包
操作手冊
角度插頭用 SF6 測試適配器
帶操作功能與不帶操作功能的外部安全設備

VLF SINE 37 kV訂購信息

產品	訂單號
VLF SINE 37 主機	1016791
必選附件（任選 1 件）
VLF SINE 37-5M 附件
包含：5 米高壓電纜與接地線、附件包	2017926
VLF SINE 37-10M 附件
包含：10 米高壓電纜與接地線、附件包	2017927
VLF SINE 37-15M 附件
包含：15 米高壓電纜與接地線、附件包	2017928
必選電源線（任選 1 件）
歐盟標準電源線	810000024
英國標準電源線	118307335
美國標準電源線	502025220
澳大利亞標準電源線	90020435
必選夾具套裝（任選 1 件）
歐盟標準 VLF 夾具套裝	2017791
美國標準 VLF 夾具套裝	201792
可選配件
內置介損模塊	2018376
VLF SIN-37 高壓連接電纜（長度 5 米）	2016305
VLF SIN-37 高壓連接電纜（長度 10 米）	2016740
VLF SIN-37 高壓連接電纜（長度 15 米）	2016741
漏電流校正器（HVCC）	1013605
不帶控制功能 / 帶控制功能的外部安全單元	2010001 / 2006112
VLF CS-SF6-UNI-L 測試適配器套裝（長 460 mm）	1013586
VLF CS-SF6-UNI-K 測試適配器套裝（短 310 mm）	1013587
PDS 62-SIN 局部放電耦合器	詳見 PDS 62-SIN 產品說明書
VLF SIN-37 帶輪運輸箱	90045098
VLF SIN-37 IP67 級帶輪運輸箱	90045757
PDS 62-SIN 運輸箱	90023948
ESG NT2（50 Hz 電壓梯度法）	1014430
VLF SINE 37 kV 測試 / 校準證書	90046210/2017823
Windows 系統用 MeggerBook 3 軟件（完整版授權）	2015875

VLF Sine 37 kV 中壓電纜測試與診斷系統規格

輸出電壓

正弦波：0...26 kV??? / 0...37 kV????
直流電壓：±0...37 kV
方波電壓：0...37 kV
精度：±1%
分辨率：0.1 kV
輸出電流
電源輸出電流：37 mA @ 37 kV????
精度：±1%
分辨率：1 μA
頻率范圍：0.01...0.1 Hz（自動頻率調節）
輸出負載
0.1 Hz 時：1.6 μF @ 26 kV???；2.3 μF @ 18 kV???
*大測試容量：10 μF
電阻范圍：0.1 MΩ...5 GΩ
介損（tan δ）
測量頻率：0.01...0.1 Hz
測量范圍：10??...100
精度：10??
分辨率：10?? 或 10??
護套測試：0...-20 kV 直流
護套故障定位
電壓：0...-20 kV 直流
脈沖頻率比：0.5:1、1:2、1:3、1:4 及 1.5:0.5
功能：測試對象自動放電
安全
輸入電壓：100 V...264 V，50/60 Hz，連續功率 1500 VA
功能：測試對象擊穿檢測、自動放電
顯示屏：7 英寸彩色觸摸屏
接口：USB、LAN、無線（即將推出）
內置存儲器：可存儲至少 1000 組測量數據
尺寸（寬 × 高 × 深）：529×478×380 mm（20.8×18.8×15.0 英寸）
重量：29 kg / 64 lbs
防護等級：IP21
工作溫度：-20 °C...+55 °C（-4 °F...131 °F）
存儲溫度：-20 °C...+70 °C（-4 °F...158 °F）
