美國MEGGER　PD LOC 局部放電精確定點儀

型號：PD LOC 局部放電精確定點儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

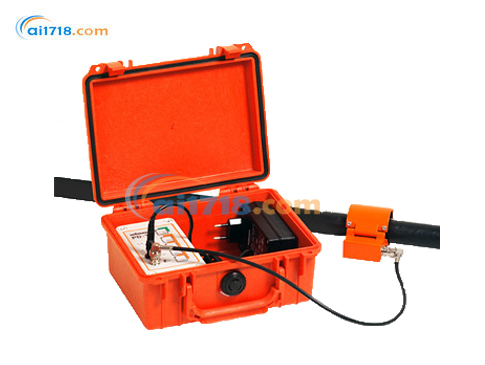

PD LOC 局部放電精確定點儀

Megger PD LOC 局部放電*定點儀由愛儀器儀表網代理，PD Loc 用于*定位電纜離線局放診斷（如振蕩波局放測試）中發現的局放缺陷位置，也可以用于電纜故障定位時判斷當前位置距離故障點的遠近。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

PD LOC 局部放電*定點儀系統描述
PD LOC - SX 局部放電*定位系統用于在中壓電纜離線局部放電診斷過程中，*定位已識別出的局部放電（PD）薄弱點 。在大多數情況下，電纜接頭的準確位置或出現問題的電纜部分并不明確，而 PD LOC - SX 能夠解決這一難題，從而在預防性維護計劃中對相關接頭或電纜部分進行更換。該系統適用于各種類型的電纜，包括純 PE/XLPE、PILC、EPR 電纜以及混合類型的電纜。
該系統由 PD TX 脈沖發射器和 Teleflex SX 接收 / 評估單元組成（也可單獨訂購不含 Teleflex SX 的版本）。Teleflex SX 單元包含一個用于處理信號的輸入放大器和一個置于堅固外殼內的控制單元，其反射儀上可顯示系統發射單元的距離信息。
脈沖發射器 PD - TX 可控制脈沖寬度，并顯示電池和充電狀態 。它通過電感耦合器（42 毫米或 64 毫米）或測試引線，持續向裸露的電纜發送足夠強的脈沖信號 。這些脈沖及其從電纜遠端的反射信號會被處于特定操作模式下的 Teleflex SX 記錄并可視化。根據反射信號的時間差，可計算出與脈沖注入點的距離，再將該距離與之前記錄的局部放電測量結果進行對比。在許多情況下，這種方法能夠?qū)崿F(xiàn)對故障位置的高精度定位，有助于在更換或修復電纜時避免不必要且成本高昂的挖掘工作。
在帶有鉛、鋁或密集銅絲護套的電纜上使用該系統時，需注意屏蔽層的質量可能會限制設備的功能。

PD LOC 局部放電*定點儀產品特色
操作便捷：采用帶 LED 指示燈的薄膜鍵盤選擇脈沖寬度，操作簡單。提供 42 毫米和 64 毫米兩種尺寸的脈沖耦合器，便于連接不同規格的電纜。
續航能力強：一次充電可支持 24 小時的工作時長。
評估方式統一：評估方式與局部放電預定位相同，便于用戶使用。

PD LOC訂貨信息
產品	訂貨號
PD LOC(包含Teleflex SX-1),包括：
Teleflex SX-1-VS	1012747
PD LOC-VS	1007776
PD LOC(不含Teleflex SX-1),包括：
PD LOC-VS	1007776
選配：
64 mm耦合器	820010407
車載充電線LK 22	90012589

PD LOC 局部放電*定點儀產品規格

項目	詳情
PD - TX 供電	12V 外接車輛充電電纜、市電電源
PD - TX 續航時間	內置鋰離子電池，約 24 小時
脈沖重復頻率	3.33Hz
脈沖寬度	50ns、200ns、500ns、1μs
脈沖幅度	250V
脈沖電流	200A
輸出保護	具備短路保護
防護等級	IP 54
工作溫度	-10°C … +50°C
重量	2kg
耦合器內徑	標準 42mm，可選 64mm
插頭連接器	BNC
*MEGGER PD LOC 局部放電定點儀文檔**
