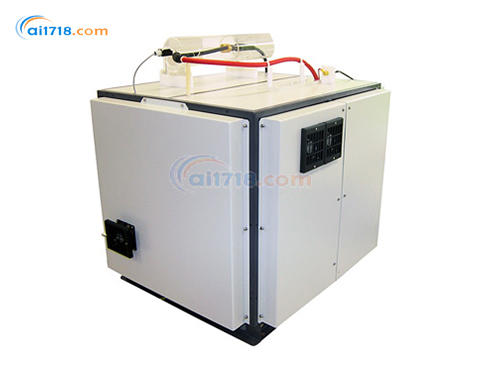

美國MEGGER　VLF CR-80余弦方波電纜耐壓試驗系統

型號：VLF CR-80余弦方波電纜耐壓試驗系統

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER VLF CR-80余弦方波電纜耐壓試驗系統由愛儀器儀表網代理，本產品強大的0.1 Hz VLF余弦方波電纜耐壓試驗系統，符合VDE,IEC及IEEE標準。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

VLF CR-80余弦方波電纜耐壓試驗系統簡介：
?VLF CR-80強大的0.1 Hz VLF余弦方波電纜耐壓試驗系統，符合VDE,IEC及IEEE標準。
?VLF CR-80與大多的規定一樣，電纜和中間頭在安裝或維修后必須進行耐壓試驗。
?VLF CR-80余弦方波耐壓試驗系統可用于36 kV以下電壓等級的電纜耐壓試驗。
?VLF CR-80系統由控制單元和高壓單元組成。
?極大負載容量6.5 μF，允許同時測量電纜三相。也可在DC模式下對電纜和開關柜進行正負極性的直流耐壓試驗。
?VLF CR-80余弦方波耐壓試驗系統可獨立使用，也可集成于測試車系統中。

VLF CR-80余弦方波電纜耐壓試驗系統特點：
?非常高的測試能量，沒有頻率衰減
?*大電壓下可測試長達20 km的電纜
?沒有直流試驗下的極化現象
?記錄試驗過程及結果
?擊穿識別功能

?泄漏電流測量

電纜類型	VLF CR-80-B	VLF CR-80-P
10 kV XLPE 電纜（U?=18 kV RMS）	單相 36 km，三相 12 km	單相 60 km，三相 20 km
20 kV XLPE 電纜（U?=36 kV RMS）	單相 18 km，三相 6 km	單相 30 km，三相 10 km
36 kV XLPE 電纜（U?=60 kV RMS）	單相 12 km，三相 4 km	單相 18 km，三相 6 km
45 kV XLPE 電纜（U?=78 kV RMS）	單相 9 km，三相 3 km	單相 11 km，三相 3.6 km
66 kV XLPE 電纜（U?=76 kV RMS，U?=2U?）	單相 10 km，三相 3.3 km	單相 12 km，三相 4 km

訂購信息

產品（詳細報價請聯系當?shù)卮砘蚬S）	訂單編號
安裝在貨車中的 VLF CR-80 基礎版或增強版	n.a.
安裝在拖車中的 VLF CR-80 基礎版或增強版	n.a.
安裝在集裝箱（陸上 / 海上）中的 VLF CR-80 基礎版或增強版	n.a.

VLF CR-80余弦方波電纜耐壓試驗系統規格

VLF 80 kV	基礎版（Base）	增強版（Plus）
0.1 Hz VLF 運行	-	-
波形	余弦矩形	-
輸出電壓	0…80 kV rms	0…80 kV rms
輸出電流	0…12.5 mA（分辨率 10 μA）	12.5 mA @ 80 kV
頻率	0.1 Hz	-
可測試電纜電容	2.0 μF @ 0.1 Hz 和 80 kV RMS	2.5 μF @ 0.1 Hz 和 80 kV RMS
直流運行	-	-
輸出電壓	0…-80 kV	0…±80 kV
擊穿識別	集成	-
泄漏電流測量	集成	-
報告功能	集成	-
護套故障定位	0…10 kV / 占空比 1:3、1:5、1:9	-
輸入電壓	-	115 V / 230 V ± 10 %，50/60 Hz，1900 VA
尺寸（寬 x 高 x 深）	1350 x 1250 x 1100（1500**）mm	-
重量	380 kg	-
防護等級	IP 20	-
工作溫度	-25°C…+55°C	-
存儲溫度	-40°C…+70°C	-
VLF CR-80余弦方波電纜耐壓試驗系統說明文檔
