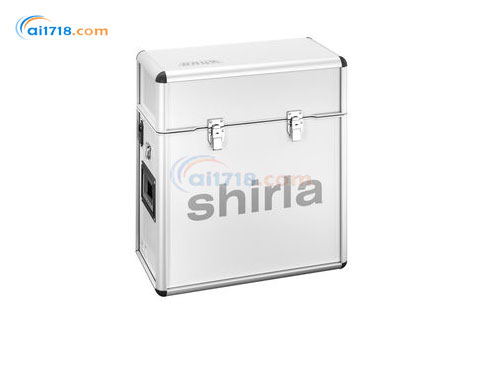

奧地利BAUR　shirla電纜外皮檢測及故障定位系統

型號：shirla電纜外皮檢測及故障定位系統

品牌：奧地利BAUR

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

奧地利BAUR

BAUR是世界市場上測試和測量技術的領導者。BAUR高檔次的產品，現場的指導咨詢，密集的培訓計劃，全面的服務，保證了電氣絕緣材料和電力供應系統在更佳狀態下進行監測。所以，BUAR生產的高效電源遍布世界各地。...[查看更多]

瀏覽過此產品的用戶最終購買了

奧地利BAUR shirla電纜外皮檢測及故障定位系統由愛儀器儀表網代理，本產品用于進行電纜和電纜護套測試，以及對電纜故障進行預定位和*定位?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

針對棘手情況的堅固解決方案

一臺儀器擁有故障預定位和*定位兩大功能
通過 USB 接口進行數據輸出
市電或電池供電
操作簡便，用戶界面直觀

電纜護套測試和故障定位系統 shirla 用于進行電纜和電纜護套測試，以及對電纜護套故障和電纜接地故障進行預定位和*定位。

該故障預定位功能以根據 Murray 和 Glaser 的電橋測量原理為基礎。測量電橋?qū)殡娏﹄娎|而設計，但也可用于對控制和照明電纜進行預定位。歸零和評估均自動完成。故障距離會以米為單位顯示出來。可通過輸入不同的電纜區段提高測量*度。進行故障*定位時，shirla 將生成脈沖電壓，以便使用跨步電壓法。借助 protrac® *定位系統的 “跨步電壓” 套件，可以快速、準確地定位電纜護套故障和其他接地電纜故障。

功能

電纜和電纜外護套測試，使用*高 10 kV 的直流電壓
通過高分辨率的電阻測量電橋?qū)崿F(xiàn)故障預定位
使用測量電橋預定位電纜護套故障和電纜接地故障
采用跨步電壓法*定位電纜護套故障

特征

預定位電纜護套故障和電纜接地故障

帶自動歸零功能的測量電橋
自動評估功能
通過考慮不同電纜區段的長度、導體橫截面積和材料獲得高*度

**電纜護套故障*定位**

*高 10 kV 的脈沖電壓
4 種脈沖模式可選
可調的接通延遲和接通時長

常規功能

電壓可連續調整
可調的電流和電壓限制
自動的測量流程和報告生成功能
自動輸出報告到 USB 閃存盤
內置放電裝置
符合 EN 50191 標準的外部緊急關閉裝置接口

技術數據

電纜和電纜外護套測試
直流電壓	0 – 10 kV
輸出電流	10 mA @ DC 5 kV；5 mA @ DC 10 kV；*度 ±10 μA；分辨率 1 μA
絕緣電阻測量	0.01 MOhm 至 1 GOhm
電壓和電流限制	可調

測量電橋 (預定位電纜護套故障和電纜接地故障)
測量方法	根據 Murray 或 Glaser 的 4 相測量電橋
輸出電壓	DC 100 V – 10 kV
*大輸出電流	50 mA
*度	0.5% 基于測量結果
可定義的電纜區段數量	50
電壓和電流限制	可調

跨步電壓法 (電纜護套故障*定位)
脈沖式直流電壓	100 V – 10 kV；4 種脈沖模式可選
*大輸出電流	700 mA

一般信息
顯示器	帶背景燈的 LCD 顯示屏，屏幕分辨率 320 x 240 像素，自動亮度調整
報告生成	顯示器顯示；通過 USB 接口自動輸出 (USB 2.0)
數據輸出格式	文本文件，雙語：英語、德語
電源	電源電壓 AC 100 – 240 V,50/60 Hz；蓄電池 DC 12 V;3.4 Ah
*大功率消耗	200 VA
*大放電容量	25 μF
環境溫度 (運行)	-20 至 +50 °C
儲藏溫度	-40 至 +60°C
相對空氣濕度	非冷凝
重量和尺寸 (寬 x 高 x 深)	shirla：約 17 kg；440 x 490 x 220 mm；配件運輸箱：約 5 kg；約 450 x 355 x 125 mm
防護等級	IP54 (封閉狀態下)
安全和電磁兼容性 (EMC)	符合 CE 標準，符合低電壓指令 (2014/35/EC)、電磁兼容性指令 (2014/30/EC)、環境影響 EN 60068-2 和后續版本
內置蓄電池	電池類型：鉛蓄電池 12 V,3.4 Ah；電池續航時間：大約 45 min (高壓模式)；充電時間：約 4 h

供貨范圍

電纜護套測試和故障定位系統 shirla 包含：
- *定位系統 protrac®，“跨步電壓” 套件
- 4.5 m 高壓連接電纜；固定安裝
- 2.5 m 4 相電橋連接線；固定安裝
- 短接電纜 1 m，2 件
- G 字夾 24 mm，4 件
- 放電和接地桿 GDR 20-125
- 使用 UL 30 進行電纜護套故障定位的配件套件
- 帶信號燈的外部緊急停止裝置，25 m 或 50 m 電纜長度，手動電纜卷筒上
- 3 m 接地電纜，帶有接地鱷魚鉗
- 配件運輸箱
- USB 閃存盤
- 背帶
- 2.5 m 電源連接電纜
- 使用說明書

shirla產品規格
一般信息
*大電阻分壓器	*大200 VA
電池供電	內置電池，所有應由都可使用電池運行
報告生成	自動為測試和故障預定位生成測量報告，通過 USB 2.0 接口輸出報告
輸出電流	10 mA @ 5 kV，5 mA @ 10 kV
分辨率	1 μA
*度	± 0.1%
電阻測量	是
測量方法	4 相測量電橋，根據 Murray 和
測量電流	*大50 mA
測量過程	全自動電橋平衡和測量
可定義的電纜區段	50 個區段
脈沖電流	*大700 mA
脈沖模式	提供 4 個已定義的脈沖模式備選
發射脈沖的脈沖寬度	提供 4 個已定義的脈沖模式備選
損耗因數測量
自動檢測和補償泄漏電流	± 0.1%
電壓
輸入電壓	110 VAC 至 240 VAC，50 Hz / 60 Hz
發射脈沖	0 – 10 kV
電壓和電流限制	是
測量電壓 / 橋電壓	10 kV
脈沖電壓	100 V – 10 kV
工作屬性
環境溫度（運行）	-20 至 +50°C
儲藏溫度	-40 至 +60°C
相對空氣濕度	未凝結的
尺寸 / 重量
尺寸（寬 x 高 x 深）	440 x 490 x 220 mm
重量	< 20 kg (inkl Zubeh?r)
軟件 & 硬件
硬件
顯示器	背光數字 LCD 顯示器，自動亮度調整，320 x 240 點
shirla參數文檔
