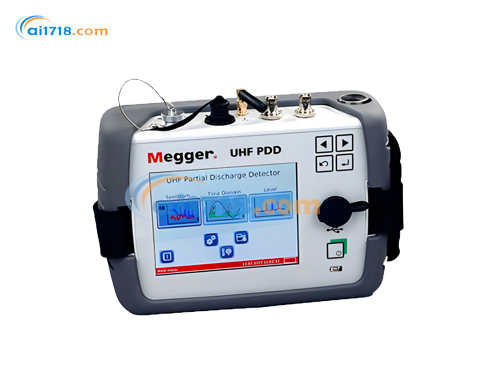

美國MEGGER　UHF PDD 手持式超高頻局放巡檢分析儀

型號：UHF PDD 手持式超高頻局放巡檢分析儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

Megger UHF PDD 手持式超高頻局放巡檢分析儀由愛儀器儀表網代理，UHF PDD 電力設備局部放電巡檢分析儀是一款適用于對中高壓變電站電力設備進行快速、非侵入式巡檢的理想工具。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

UHF PDD 手持式超高頻局放巡檢分析儀描述

UHF PDD 電力設備局部放電巡檢分析儀是一款適用于對中高壓變電站電力設備進行快速、非侵入式巡檢的理想工具。由于它的頻段比較高，特高頻天線能在通常遇到的干擾環境下準確測得帶電電纜內部的真正局放活動。通過特高頻天線和顯示在屏幕上的PRPD圖（局部放電脈沖相位分布圖），操作者可以清晰地對不同種類的局放缺陷進行分類。準確將電暈放電、沿面放電與危險的內部局部放電區分開來，是本產品的一大特點。
借助于可連接多種傳感器，高壓和超高壓變電站可以采用特高頻UHF PDD巡檢分析儀進行監測。UHF PDD將特高頻天線傳感器與RF無線電頻段傳感器整合在同一臺儀器里。典型的超高壓電力設備均可使用UHF PDD巡檢分析儀進行檢測，包括電力電纜終端，避雷器，變壓器，絕緣子等。
UHF PDD巡檢分析儀標準配置包括一只偶極天線，用于特高頻檢測。高頻CT傳感器（HFCT）和瞬間對地電壓傳感器（TEV）作為可選附件，分別適用于測量高壓電力電纜設備、電力開關柜設備。您也可以選配UHF特高頻耦合傳感器，幫您實現對電力設備詳細、準確的測量，如電力電纜終端。該耦合傳感器*高可以用于額定電壓500kV的電力設備。

雙通道功能可以讓操作者對兩相之間、或者同一被測電力設備的兩種特高頻傳感器之間進行比對成為可能，這種使用方式拓寬了UHF PDD的應用范圍，是對比檢測領域獨特、性價比的解決方案。

為了獲取更*更可靠的放電脈沖相位分布圖，與工頻信號之間同步是基本的要求。通過將UHF PDD巡檢分析儀與插入普通電源插座連接，即可使用內置同步傳感器實現時間同步。操作者也可以采用外置同步傳感器可選附件，確保UHF PDD與被測電力設備的同一相同步。

該裝置可以通過按鍵或者6寸超大觸摸屏進行操作。菜單和設置保持在屏幕下側，并引導用戶進行整個測量過程，以提高使用方便性。運行時間至少為 10 小時，可滿足進行一整天的測量需要。

UHF PDD 手持式超高頻局放巡檢分析儀功能與優勢
自動（AUTO）選擇功能：可根據所需量程自動選擇*有效的參數，助力快速分析時域反射儀的波形軌跡。
光標控制：操作人員可通過清晰的光標，即時測量故障點距離。
波形保持（Trace HOLD）功能：能將波形軌跡保持在屏幕上，這是大多數其他手持式時域反射儀所不具備的功能。
高分辨率顯示：超高分辨率結合白光背光和灰度色調，讓圖形顯示屏呈現出清晰生動的效果，幫助用戶識別波形軌跡上的關鍵事件。

UHF PDD 手持式超高頻局放巡檢分析儀核心功能清單
操作簡便
自動設置，可即時使用
超快速脈沖，用于近端故障識別
波形保持功能
IP54 防護等級，適應實際工作環境
適用于所有金屬電纜對
背光圖形單色液晶顯示屏（256×128 像素）
顯示屏對比度可調節
分辨率可達 0.1 米
適用于電信 TNV-3 電路或 150V CAT IV 電力電路
無需電源阻斷濾波器
IP54 環境防護等級
2 納秒脈沖，用于近端故障定位
自動（AUTO）選項，為每個量程選擇增益和脈沖
距離顯示單位可切換（米或英尺）
使用 5 節 AA（LR6）原電池供電

UHF PDD 訂單信息
產品		訂單編號
UHF PDD標 準 配置：		1013299
UHF PDD主機(868MHz), 市電同步傳感器，
UHF偶極子天線，充電器，BNC連接線和運輸線
UHF PDD美國/加拿大版本		1013300
UHF PDD主機(912MHz), 市電同步傳感器，
UHF偶極子天線，充電器，BNC連接線和運輸線
市電電源線(1x)
歐標		810000024
英標		118307335
美標		502025220
澳標		90020435
國標
可選：
UHF外部同步器		1007236
耳機		810002087
可選傳感器：
UHF C1 PD 終端傳感器		138315730
平面安裝附件		1004702
90°安裝支架		1004046
C1傳感器連接線		90019342
UHF 鴨嘴天線		90017365
UHF演示盒，110V版		1009549
UHF 演示盒，230V版		1009550
固定安裝高頻電流傳感器HFCT 20		1006296
高頻電流傳感器HFCT 40		1009667
高頻電流傳感器HFCT 60		1012681
高頻電流傳感器連接線		502020108
TEV傳感器，包含5m BNC連接線		1009680

UHF PDD手持局放巡檢儀技術參數
UHF PDD
頻率范圍
UHF特高頻		150 …1000 MHz
RF高頻		100kHz…70MHz
靈敏度		-90 dBm
顯示		6英寸，彩色觸摸 640x480像素
內存		10 Gb
供電
充電器		輸入電壓100…240V,50/60Hz,
輸出電壓電壓12VDCLi-lon
內置充電電池電		鋰電池：7.4V/12.25Ah
池使用時間		> 10小時
充電時間		6小時
接口
無線電數據		868MHz (標準版)
(美國無線電)		913 MHz(美標版)
數據		USB 2.0
溫度
操作溫度		-20℃.…50°℃
存儲溫度		-30℃…70℃
相對濕度		93%at 30℃(無凝結)
IP等級		IP65 IP67(在保護箱里)
重量
UHF PDD		1.9 kg
運輸箱		3.8 kg
總重量		6.9kg(包括主機、傳感器及附件)
UHF PDD
UHF PDD		25x19x10cm
運輸箱		46.5x28x34.5cm
MEGEGR UHF PDD 手持式超高頻局放巡檢分析儀說明文檔
