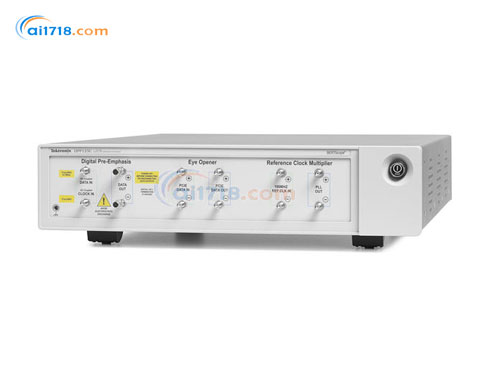

美國TEKTRONIX　DPP125C?數字預加重處理器

型號：DPP125C?數字預加重處理器

品牌：美國TEKTRONIX

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國TEKTRONIX

泰克作為測試、測量和監測領域的全球領導者，泰克公司是促進計算機和通信融合的主要廠商之一。幾乎每次您瀏覽網站、點擊鼠標、使用手機通話或打開電視機時，都會接觸到泰克的技術。在幾乎每個推動信息技術發展的全球領先的設計中心、實驗室和通信網絡中，都會采用泰克公司的產品和技術。 ...[查看更多]

瀏覽過此產品的用戶最終購買了

美國TEKTRONIX（泰克） DPP125C數字預加重處理器由愛儀器儀表網代理，本產品是預設光標和置后光標的調整可以補償ISI 和損耗的數字預加重處理器，現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

產品簡介：
?通過添加*數量的預加重
?數字預加重處理器 DPP 系列可以接收數據和時鐘的單端輸入，與誤碼率測試儀配合使用
?通過遠程頭部可支持九抽頭線性均衡器
?支持速度高達 12.5Gb/s
?提供緊湊的兩通道精密均衡
?支持新興的 100G、COMM 標準和物理線路速率高達 32Gb/s 的類似技術
?4 個標準抽頭 +-20dB 動態范圍，可選的 9 抽頭濾波器設計支持多種設計功能
?信號預加重或連續時間線性均衡工作建模所需
?支持通道或背板仿真
?向任何差分信號施加 20dB 低噪聲增益
?打開眼圖，補償長電纜或互聯損耗效應
?*輸出電平控制，實現從 “0”（歸零）到 2.7 V 的差分信令
?在 BERTScope 或用戶單機 PC 上工作，支持多種工作模型

產品特點：
?速率1-12.5Gb/S 的硬件均衡器，能夠滿足第2 和第3 代串行標準
?三階或四階均衡器，完全支持802.3ap、串行連接SCSI、10GBASE-KR背板、DisplayPortTM、USB3.0、PCI Express?
?第三代等標準的一致性測試
?預設光標和置后光標的調整可以補償ISI 和損耗
?簡單易設置，可以進行多域觀測， DPP可以為一個獨立的儀器被PC控制進行操作
?也可以把DPP軟件集成到BERTScope 中，由BERTScope 控制DPP 進行操作
?通過調整tap權重或階躍響應可以*控制補償背板的ISI或光學效應影響，為完整的設計驗證提供了所需的靈活性
?選配集成參考時鐘倍頻功能，支持2.5 GHz、5 GHz和8 GHz 的PCIe 標準器件
?選配集成眼圖張開器(eye opener)功能，測試長信道DUT
?選配集成時鐘倍頻器，可以對12 Gb/s SAS 提供全速率壓力
?內部補償BERTScope 時鐘/ 數據延遲，支持長度匹配的配對電纜
?機箱擁有BERTScope 空間，可以進行設備堆疊
?新的微型控制器，提供更多的處理能力
?RS-232 接口增強功能，加快PCIe 接收機均衡鏈路訓練
?軟件支持信道反嵌和ISI 微調

產品應用：
?為高速、先進的設計進行表征和驗證
?工業標準串行數據流的認證測試
?高速I/O 組件和系統的設計或驗證

特征	指標	說明
數據率范圍	1-12.5 Gb/s
輸入
時鐘	單端	SMA
靈敏度	250 mV
終端	50 ?, AC 耦合
*大抖動轉入	1:1	輸入時鐘到輸出數據
數據	單端	SMA
靈敏度	250 mV(典型值)	PN31 碼型
終端	50 ?, AC 耦合
輸出
數據	差分	SMA
*大幅度	1.8 V (典型值)	差分，可調
差分時滯	<2 ps (典型值)
*大直流偏置	±500 mV 可調
耦合	AC	含DC 耦合輸出偏置的AC 耦合數據
功能	三階或四階，F(xiàn)IR
隨機抖動	<350 fsRMS(典型值)	1010 碼型
階數(Tap)范圍	-100 到 +100(包括0) 以 1% 步進
階數(Tap)分辨率	1% or 0.1 dB, 任何Tap
轉換時間	<40 ps (典型值)	所有Taps, 1010 碼型
通用
控制接口	USB 2.0
外觀尺寸 (寬 × 高 × 深)	39.4 × 9.5 × 33.6 cm (15.5 × 3.75 × 13.25 in.)
重量	9 磅. (4公斤)
功耗	<150 W
供電電壓	100-240 V AC, 45-63 Hz	自動編程，IEC電源插頭

標準	要求的階數(Taps)	說明
802.3ap, 10GBASE-KR 10GbE 背板	3
PCI Express 2.5 GT/s 接收端	2	0.7 dB (接收端測試)
PCI Express 5 GT/s 發送端	2	可選的3.5 和5 dB (發送端測試)
PCI Express 8 GT/s	3	TxEQ 系數矩陣中所有下沖和去加重設置
SAS 6 Gb/s	2	2 dB 參考發送端 2-4dB 設備發送端
DisplayPort 發送端 1.62 Gb/s and 2.7 Gb/s	2	可選的3. 5、6dB或9.5dB (發送端)
USB 3.0 發送端 5 GT/s	2	3.5 dB 標稱值± 0.5 dB(發送端)
