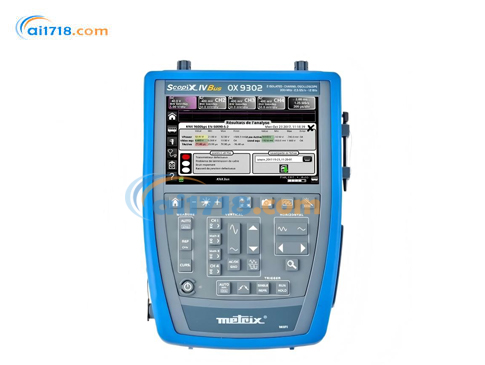

法國CA OX 9302 BUS手持式示波器由愛儀器儀表網代理,法國CA OX 9302 BUS手持式示波器的人體工程學設計旨在簡化其使用。SCOPIX IV 的外殼經過精心設計,盡可能緊湊,其外部機械設計使其能夠?qū)⒂布M件集成到極小的體積中,而其鍵盤則受益于汽車行業開發的新技術。現在熱賣中,如需購買,可通過ai1718.com的客服熱線聯系我們!
OX 9302 BUS手持式示波器 產品介紹:
SCOPIX IV 便攜式示波器的人體工程學設計旨在簡化其使用。SCOPIX IV 的外殼經過精心設計,盡可能緊湊,其外部機械設計使其能夠?qū)⒂布M件集成到極小的體積中,而其鍵盤則受益于汽車行業開發的新技術
SCOPIX IV BUS 功能可用于執行評估現場總線完整性所需的電氣測量,或者換句話說,根據適用標準,評估物理層的運行(電氣規格、同步等)
快速簡單診斷的 4 個步驟:
選擇要分析的總線
顯示測量公差
分析
分析結果
OX 9302 BUS手持式示波器 產品特點:
屬于 300 MHz 便攜式數字示波器,具備 2 個隔離通道,支持 600 V CAT III 安全標準
專為測試現場總線的物理完整性設計,可驗證多種現場總線協議的信號傳輸質量,如 KNX、DALI、CAN、LIN 等
操作便捷,一鍵即可開始分析,通過 4 個步驟*能完成數據總線的鑒定,且診斷過程分步進行,可查看標準規定的各種參數計算結果
擁有直觀且可升級的人機界面,支持多接口通信,包括以太網、WiFi、USB 等
分析結果可存儲在內部存儲器或微型 SD 卡中,以 “.htm” 文件格式保存,且能顯示測量公差,用戶還可修改公差值
應用
用于評估現場總線的完整性,即物理層的運行情況(電氣規格、同步等),依據適用標準進行電氣測量
適用于多個領域,包括工業、汽車行業、建筑自動化、院等,可對這些領域中使用的現場總線進行測試
支持多種總線協議的測試,不同協議有其對應的應用場景,例如:
AS-I 協議適用于傳感器、執行器
CanHighSpeed 協議用于電氣工程系統
DALI 協議可用于照明設備測試、照明管理
FlexRay 協議應用于汽車、航空、農用車輛
KNX 協議用于家庭自動化、樓宇自動化、暖通空調等
OX 9302 BUS手持式示波器 產品規格
參數類別
具體內容
顯示類型
7 英寸 WVGA TFT 彩色 LCD 觸摸屏,分辨率 800x480,帶 LED 背光(可調節待機模式)
帶寬
300 MHz
通道數量
2 個隔離通道
垂直靈敏度
16 檔,2.5 mV-200 V / 格,垂直縮放模式下可達 156 μV / 格(12 位轉換器),精度 ±2%
掃描速度
35 檔,1 ns / 格至 200 s / 格,精度 ±[50ppm +500ps],滾動模式 100 ms 至 200 s / 格
觸發功能
所有通道支持自動、觸發、單次、50% 電平邊緣觸發,脈沖寬度(16 ns-20 s)、延遲(48 ns 至 20 s)、計數(3 至 16,384 個事件),觸發位置可連續調整
*大采樣率
單次模式下每通道 2.5 GS/s(ETS 模式下*高 100 GS/s)
垂直分辨率
12 位(垂直分辨率 0.025%)
存儲深度
每通道 100 kpts,文件查看器在管理器中
用戶內存
內部 1 GB 用于存儲文件,支持高容量可移動 μSD 卡(SD 2 GB、SDHC 4-32 GB、SDXC >32 GB)
其他功能
AUTOSET、FFT 分析器、MATH 函數、光標、自動測量
PC 軟件連接通信
以太網(100 baseT)、WiFi-USB(設備,12 Mbs),附帶 “ScopeNet” PC 應用軟件
安全 / 電磁兼容
符合 IEC 61010-2-30(2010)安全標準,600 V CATIII / 1000 V CATII;符合 EN 61326-1(2010)電磁兼容標準
機械規格
尺寸 292.5 x 210.6 x 66.2 mm,含電池重量 2.1 kg,IP54 防護等級
