通道數字示波器是美國泰克公司研制的*新產品，它于2013年正式上市，北京熙縝隆博環?？萍加邢薰咎貎r(jià)供應美國泰克TPS2024B隔離通道數字示波器，我們是經銷儀器儀表的供應商，公司有著多年的銷售經驗，為您提供有價值的產品，歡迎前來致電咨詢!



　　產品應用

· 教育

· 汽車設計和測試

· 工用電源設計、調試、安裝和維護

　　· *電子設計、調試、安裝和維護

　　產品特點

　　· 100 MHz和200 MHz帶寬

　　· 高達2 GS/s的實時采樣率

　　· 2條或4條全面隔離和浮動通道，外加隔離外部觸發

　　· 在安裝兩塊電池時可以連續工作8小時，電池可以熱插拔，幾乎不受交流電源限制

　　· 選配電源分析應用軟件，以其價位提供了*廣泛的電源測量功能

　　· OpenChoice軟件或集成CompactFlash海量存儲設備，迅速存檔和分析測量結果

　　· 所有型號都標配FFT

　　· *觸發，迅速捕獲關心的事件

　　· 傳統模擬式旋鈕和多語言用戶界面，操作簡便

　　· 自動設置菜單、自動量程、波形存儲器和設置存儲器、內置上下文相關幫助，設置和操作迅速

　　· 帶背燈的菜單按鈕，視覺清楚

　　· 11種*關鍵的自動波形測量功能

　  選擇適何工作的探頭

　　示波器/探頭(衰減)*大安全額定值TPS2000能夠查看的信號

　　參考浮動安全額定值*1輸入信號安全額定值屏幕上峰峰值電壓(以0 V為中心的正弦曲線)屏幕上RMS電壓(以0 V為中心的正弦曲線)

　　TPS2000 輸入 (1X)600 VRMSCAT II300 VRMSCAT II40 Vp-p14.1 VRMS

　　P2220 (10X 設置)30 VRMS300 VRMSCAT II400 Vp-p141 VRMS

　　P5120 (20X)600 VRMSCAT II1000 VRMSCAT II800 Vp-p282 VRMS

　　P5122*2(100X)600 VRMSCAT II1000 VRMSCAT II2828 Vp-p1000 VRMS

　　*1無源探頭參考引線沒有衰減，因此任何工作電壓或過壓瞬態信號都會直接傳送到示波器參考源上。所以，無源探頭參考浮動額定值不得超過示波器參考浮動額定值。

　　*2 The P5122 probe should not be used for AC-coupled measurements on signals with greater than 300 V DC offset. The P5120 is the recommended probe for measuring ripple on high-voltage DC supplies.

    進行浮動測量和差分測量–迅速、準確、經濟

　　被測電路以非預計方式接地，是測量結果差和電路損壞的常見原因。連接兩個或多個接地的探頭可能會損壞接地環路，如果電流足夠高，可能會導致元器件和設備毀壞。*重要的是，在進行浮動測量時，如果儀器和探頭使用不當，可能會給人身安全帶來傷害。

　　4個IsolatedChannel"輸入和隔離外部觸發輸入，可以迅速、準確、經濟地進行浮動測量和差分測量

　　泰克IsolatedChannel技術簡化了浮動測量。與參考接地的示波器不同，TPS2000輸入連接器外殼相互隔開，同時也與接地隔開。在規定的600 VRMS*大浮動電壓范圍內，IsolatedChannel技術可以防止電流在TPS2000輸入與BNC外殼之間流動，或電流從任何BNC外殼流到接地上。

　　泰克提供了不同的無源探頭，具體視應用而定。通過標配的P2220無源探頭，在10X模式下，TPS2000可以測量*高400 Vp-p的電壓。但是，為了滿足P2220的安全額定值，探頭的參考引線必須保持在相對接地的30 VRMS范圍內?；谶@一原因，P2220探頭特別適合處理*大電壓不超過30 VRMS的數字電路和模擬電路。

　　從工作臺到現場，提供強大的生產效率

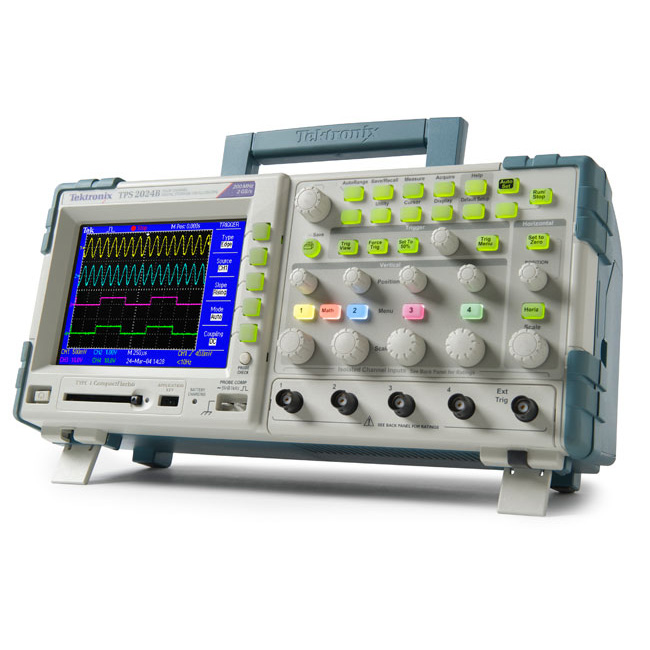

　　TPS2000系列在示波器中提供了廣泛的一系列功能，同時提供了用戶熟悉、簡便易用的控制功能和菜單。TPS2000系列采用IsolatedChannel?技術，分成2通道和4通道版本，與接地及在通道之間實現了隔離，可以讓您輕松進行測量，而不用擔心損壞電路。它標配電池電源，成為現場應用的自然之選。對電源電子器件測試，選配軟件把通常需要的電源系統測量功能集成到儀器中，加快了電源分析和調試速度。

　　加快工用電源系統和電路設計和測試速度

　　從手機到工用馬達驅動器，電源轉換技術在規格、性能和能源效率上都取得了長足進展。但是，即使是查看轉換器輸入和輸出這樣*基本的任務，在有多個電壓參考源時也會變得非常復雜。多個參考源還使得同時查看控制電路和電源電路的信號變得*挑戰性。如果沒有相應的差分探頭，在這些應用中使用參考接地的示波器可能會損壞電路，得到不好的測量結果。為調試電源轉換電子器件，IsolatedChannel技術降低了損壞電路及非預計電路交互行為的風險。

　　為執行電源系統測量，TPS2000可以選配TPS2PWR1電源分析應用軟件。它在示波器上以入門級價格提供了*電源測量功能。

　　在測量開關器件性能方面，電源分析應用軟件為TPS2000增加了重要的測量功能，包括自動開關損耗、dv/dt和di/dt光標測量。

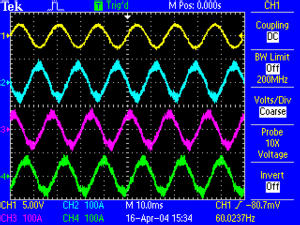

　　                                                對變頻驅動器執行相三電源測量

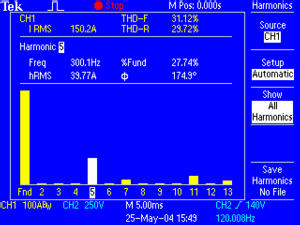

使用TPS2PWR1軟件進行諧波失真測量。

　　為在AC線路電壓上進行測量及檢查其對電源失真系統的影響，電源分析應用軟件顯示了直到50階諧波的諧波成分，提供了相位、無功功耗和功率因數測量功能。通過4通道TPS2014或TPS2024，您可以查看三相電壓或電流。

　　有兩種電源分析“捆綁套件”可供選擇，其中包括探頭和測量軟件。每個套件都帶有四只探頭及TPS2PWR1電源分析應用軟件，價格要低于單獨購買的價格。TPS2PBND包括4只P5120 20X無源高壓探頭及TPS2PWR1電源分析應用軟件。TPS2PBND2包括4只P5122 100X無源高壓探頭及電源分析應用軟件。

　　使用DRT采樣技術，迅速調試和檢定信號

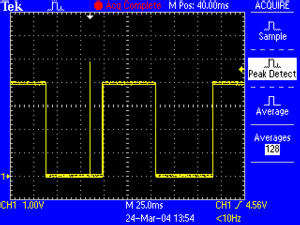

　　使用數字實時(DRT)采用樣技術*次*捕獲難檢毛刺。

　　使用TPS2000系列數字實時(DRT)采樣技術，在*多四條通道上檢定各種信號類型。這種采集技術可以捕獲高頻事件，如毛刺和異常邊沿，而同類其它示波器則檢測不到這些事件，因此，您可以放心地準確查看信號。

　　簡便分析和存檔測量結果

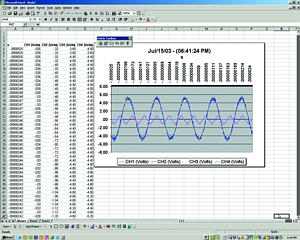

　　使用OpenChoice軟件和集成CompactFlash海量存儲器，加快測量結果存檔和分析工作。

　　使用TPS2000系列快速傅立葉變換(FFT)功能及頻域分析技術，迅速揭示信號干擾、串?dāng)_和振動的影響。使用集成CompactFlash海量存儲或標配OpenChoice PC軟件，簡便地分析和存檔測量結果。

　　從工作臺到實驗室、再到現場，把測量結果關聯起來*3

　　使用高度便攜式TPS2000系列，把工作臺、實驗室和現場之間的測量結果簡便地關聯起來。

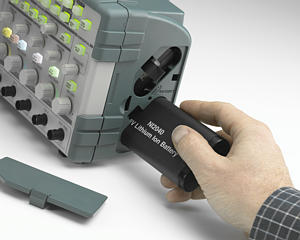

　　使用可熱插拔電池，幾乎不受AC電源限制。

　　TPS2000采用高度移動性包裝，電池連續工作時間在業界*長，您可以在工作臺上、在實驗室中或在現場使用儀器。通過使用可熱插拔電池，您幾乎不受AC電源限制。

優化生產效率

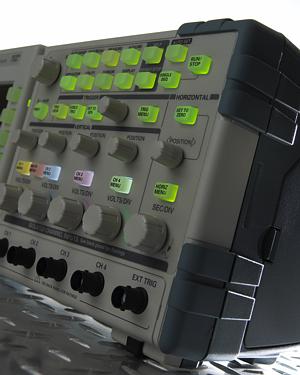

　　每條通道獨立的模式旋鈕和背燈菜單按鈕，即使在*挑戰性的運行環境中，仍能簡便地使用示波器。

　　示波器擁有大多數用戶熟悉的前面板布局。每條通道有一套專用標度和位置控制功能。通過自動設置、自動量程、自動測量、探頭檢查向?qū)Ш蜕舷挛南嚓P(guān)幫助等功能，您可以縮短測量時間。背燈菜單按鈕可以幫助您在各種*挑戰性的環境中工作，從明亮的陽光下到燈光昏暗的區域中。

　　以上是關于美國泰克示波器產品的詳細介紹，同時本公司還為您提供更多供您多方面選擇的其他型號示波器，如需咨詢可致電咨詢：010-68468132.
