該流速儀結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合*明渠流量測量標準，配置80度高溫旋槳，是國內目前新型的便攜式流速儀測量儀器。該儀器傳感器采用先進的技術于2004年底*新研制成功，旋漿螺旋角、螺距、制作工藝和材料等都進行了重新設計。

流速儀說明：

關機操作：

每次使用完儀器，只要撥下插頭，儀器即可自動關機，并保存關機前所選定流速儀型號和參數，在下一次使用時，只需插上插頭，接好流速儀，按一次換屏鍵即可進行測流工作。

計算機聯機運行(定貨無要求時無此功能)

首先用專用通訊電纜連接測算儀與計算機的通訊口，打開計算機進入WINDOWS平臺中－程序－附件－通訊－超級終端，設置波特率為2400，通訊位為8位，停止位1位，奇偶校驗為無，流控制為軟件方式，選擇正確的通訊口，接通測算儀的信號電源線，啟動測流。待每次測流歷時結束后，測算儀自動送出一組數據到計算機屏幕顯示。

K=7800 C=0.050  T=0106.5  N=0015  V=0.160

K=7800  C=0.050  T=0108.4  N=0016  V=0.165

流速儀的維護：

測算儀的維護，短期不用時，必須撥掉插頭（斷開電源）保存。長期不用時，三個月須充電一次。

每次使用后，用清水沖洗流速儀、測桿，并用毛巾擦干，存放。

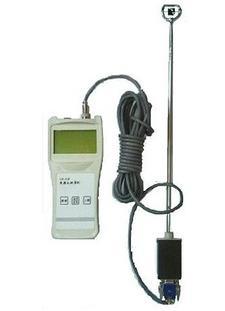

流速儀的全套設備：

速測算儀     一個

儀旋槳       一架

信號聯線      一付

通訊電纜（選配）   一付

充電器    一只

附件：

便攜式流速測算儀使用說明書  一本

特別提醒:

流速儀*次充電應大于3小時.測試時間請?jiān)O(shè)置20秒以上每次請將電池電用完后再充.（本機有過放過充保護）

便攜式流速流量儀（簡稱便攜式流速儀）是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速流量測量而研制的。

智能流量流速儀可配套新型流速旋漿傳感器,該傳感器是采用先進的技術于2004年底*新研制成功，旋漿螺旋角、螺距、制作工藝和材料等都進行了重新設計，旋漿直徑分別為Φ15mm和Φ12mm(旋漿反光面采用先進的電鍍工藝，耐磨損，信號強)，起動流速≤1cm／s，起動流速、測速范圍、線性度、同心度、率定系數和均方差等指標均較以往傳感器有很大的改進和提高。流速測量范圍：1～400cm／s。采樣時間：1～99秒任選;

流速儀結構簡易、輕巧方便、耗電省、功能齊全、自動化程度高、穩定可靠，符合*明渠流量測量標準，配置80度高溫旋槳，是國內目前新型的便攜式流速測量儀器。

一．流速儀的技術要求：

KN

測速公式：V＝——————— ＋C(m/s)(自動計算)

T

儀器編號：----＿＿＿＿＿、K＿＿＿＿＿、C＿＿＿＿＿＿

測速范圍：0.01-4.00 m/s  (可到5.00m/s)

測流誤差：≤1.5%

顯示屏：4×16位液晶顯示

測量方式：測桿定位測量

溫度范圍：－20℃- 50℃

電源：DC8.4V鋰離子充電電池,充滿后可連續工作40小時以上.

二．流速儀測量原理：本儀器依據明渠測流的流速面積法原理設計，測出流速即可得流量  Q＝V·S（S為斷面面積）

1.流速測定：

測流速時，由水力推動旋槳式轉子流速儀旋轉，內置信號裝置產生轉數信號，由下面公式計算流速：

KN

V＝———＋  C（m/s）

T

式中：V：測流時段內平均流速（m/s）

K：槳葉水力螺距   C：流速儀常數

T：測流歷時（單位為S）N：T時段內信號數

本儀器使用時，K、C均為常數，測流時，只要測出T和N，即可算出流速。

2.流量的計算：

流量測定根據明渠流量測量的流速面積法，先測出流速再乘以斷面面積即得流量。

三．流速儀的操作使用：

ZMLSY-1.0  7.2V

K=.0288  1V=0.000

T=100   0N0000.0

Q=000000.000m3h

正常時，插上插頭開機，拔出關機，儀器電源即可通電顯示上次關機時所選用流速儀參數。參數設置如圖所示：若參數與證書相同，即可進入測流。

測量顯示

上儀器共設3個按鍵：

菜單        啟.停       上移     右移

3.1  參數設置操作：

3.1.1 參數設置一：查看顯示屏是否與所用流速儀參數一致，若不一致，按MENU鍵進入設置1，通過右移鍵和上移鍵修改顯示屏。如：C值為0.0150，則先操作右移鍵，使光標移位到C＝.0100處，按動上移鍵，每按一次加1，重復按動，直到光標所處位數的數值與要求值一致，即為C＝0.0150即可。

修改K值、測量時間T的方法同上，先按右移鍵移位，然后按上移鍵加數，直到正確為止。按錯后可重復上述操作。

顯示屏中，K與C系數請按鑒定證書的參數輸入：

T表示自動測量的測量時間單位秒

3.1.2   按菜單鍵進入設置2

設置2

自動-     0

延時-     3

斷面-   01.005 m2

設置1

螺距-  K=.9710

常量-  C=.0170

歷時-  T=100.00

顯示屏中，自動為“0”符號表示自動測量，設置為“0”為自動測量，若需手動測量，應將該符號置為“1”。

顯示屏中，延時3秒，表示設置完進入測量界面，3秒鐘后，才開始處理自動測量。若是自動測量，儀器自動重復測次（間隔時間為延時時間）。若是手動測量，當需要測量時按啟停鍵進行測量與停止，待讀完數后，按一次啟停鍵，即可進行下一次測量。

斷面面積輸出：單位為平方米設置后可以得出截面積的流量，公式Q＝V·S（S為斷面面

3.1.3版本號通訊顯示通訊方式（默認無通訊）

設置4

波特率—9600

停止位—1

校驗位—N

通訊—  RS232

設置3

版本—ZMLSY -1.0

型號—  1206B

通訊—  RS232

3.2測量數據

設置參數正確后,同時按‘右移鍵盤+上移’即可以保存參數并返回測量狀態；

進入測量狀態，顯示如圖所示：若是自動測量，儀器在每次測量完后，自動按公式計算出流速值并顯示1V=0.000M/S，固定顯示3-5秒后自動重復測量，但流速值將保持顯示到下一次測量結束。若是手動測量，每次測量完，待讀完數后，按一次啟停鍵，即可進行下一次測量。測量時，當*信號到來，從顯示中可見到時間T開始計時，N開始計數，當時間T到達所設置時間后，再收到一個信號時，儀器自動關閉T、N，并自動計算出流速V，待顯示延時3-5秒鐘后，儀器自動啟動下一次測流，重復上述過程，在本次測量中，顯示上的V值為上一次的流速值，便于參考和記錄。
