OPTIMA7煙氣分析儀開始測試

以下描述如何進行煙氣測試，部分可選功能的操作在附錄中描述

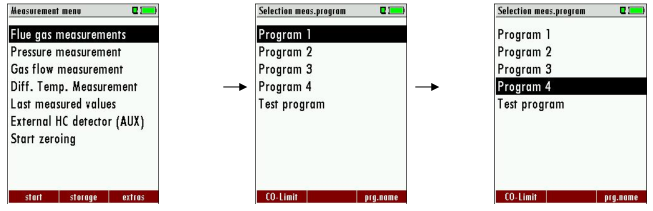

1.OPTIMA7煙氣分析儀測量程序選擇

在測量菜單內選擇 “Flue gas measurements” ，然后選擇一個測量程序。

在測量菜單內如果直接按F1 “Start”鍵  ，你將直接進入測量界面，這時候使用的測量程序*是你上次測試時選用的測量程序。

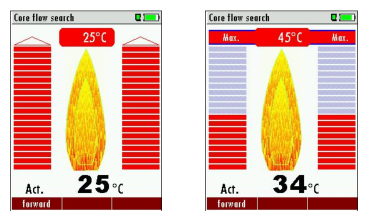

2.OPTIMA7煙氣分析儀煙氣中心點搜索

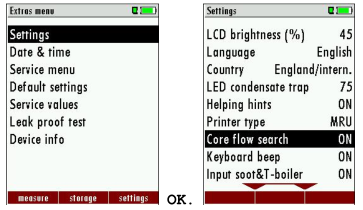

在使用煙氣中心點搜索之間必須按下圖所示將“core flow search”設置在ON 狀態。

煙氣中心點搜索可以幫助你找到煙道內的*佳測量點。煙氣中心點是通過*大煙氣溫度來確定的。

將采樣探管緩慢的插入煙道，觀察顯示屏上的溫度變化，溫度*高的位置，*是煙氣的中心點。

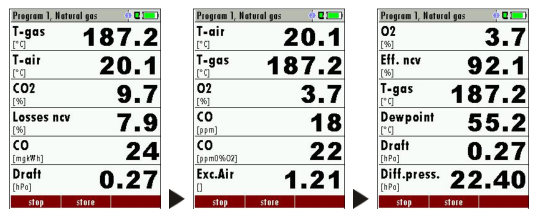

3.OPTIMA7煙氣分析儀測量顯示

煙氣中心搜索完成后，你可以在顯示器上看到測量數據。

測量數據可以按用戶的需要，設置在3個頁面上，每個頁面可以顯示6個參數。

用戶可以設置參數的顯示順序。

儀器的顯示內容包括直接測量參數，比如O2 和溫度，同時還可顯示計算參數，比如露點、燃燒效率和CO2。你還會發現相同的參數的的不同計算參數，比如CO 用PPM表示回用mg/kWh.

不能顯示的參數后面用---破折號表示。

參數不顯示數據的可能原因：

?在零點校準時，儀器檢測到相應傳感器故障。

?外部溫度傳感器沒有連接

?OPTIMA7在空氣中時，計算參數中會有參數不顯示數據

通過左右方向鍵，可以切換三個不同的顯示頁面。

顯示放大功能，每個頁面顯示兩個參數，可以通過上下方向鍵激活，左右方向鍵在不同頁面間切換。

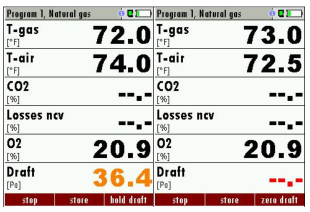

4.OPTIMA7煙氣分析儀不連續煙氣壓力測量

Optima7 提供了不連續煙氣壓力測量。當煙氣壓力測量傳感器零點校準后經過很長時間（10分鐘），或者儀器檢測環境溫度有明顯變化時，煙氣壓力測量不能進行，壓力參數會顯示故障“---”。通過按F2“zero draft”，可以進行壓力傳感器的校準，在進行煙氣壓力測量。

為了表示煙氣壓力測量不能連續測量獲得，該參數在顯示界面顯示為紅色。

通過按F3 “hold draft”鍵，使用者可以凍結煙氣壓力數據。凍結后的數據顯示為綠色。

對煙氣壓力解凍，需要退出該測量界面，然后重新進入。

其他測量參數是連續測量的，和煙氣壓力的測量狀態無關。

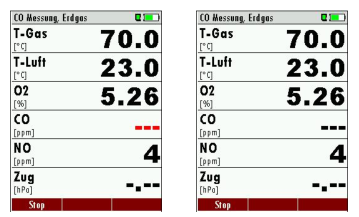

5.OPTIMA7煙氣分析儀CO傳感器清洗 (選擇項)

當CO ppm 值達到了設定的上限值，儀器將自動開啟CO清洗泵，保護CO傳感器過飽和。在CO清洗泵開啟時，其他參數的測量不受影響。

當CO傳感器處于清洗狀態時，不顯示CO數值，在CO 參數后面顯示一個破折號，只要CO的數值在設定的上限以上，破折號一直顯示紅色，在CO的數值在設定的上限以下時，破折號顯示黑色。

清洗不能自動停止，只能用戶關閉。

按“文件”鍵，選擇 “purge pump off” 可以取消CO清洗功能 。

然后儀器顯示真實的CO數值。

6.OPTIMA7煙氣分析儀CO/H2傳感器和CObig傳感器（選項）切換

OPTIMA7如果選擇安裝了CO（H2補償）傳感器和CObig傳感器，如果CO值超過了CO的設定閥值，CObig傳感器開始工作，其顯示參數用紅色標示，相應的計算參數也用紅色標示。

CO 數值超過10000ppm,會用%表示。

如果CO值低于設定閥值，顯示從紅色又變?yōu)楹谏?。這時候可以手動關閉清洗泵。

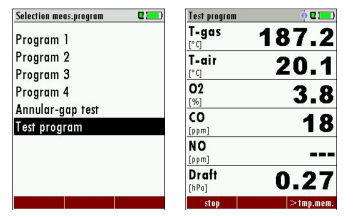

7.OPTIMA7煙氣分析儀測試程序

這個程序設計用于對OPTIMA7通標準氣體測試，而且不做調整。選擇該程序時，只能看到實際測量的參數，沒有計算參數。

8.OPTIMA7煙氣分析儀臨時數據緩沖器

OPTIMA7 可以將某一時刻的數據放進臨時緩沖器內，然后繼續測量。以后放進緩沖器的數據可以取出來到測量界面，用戶可以再確定是存儲該數據還是打印該數據。

8.1 將測量數據防進臨時數據緩沖器

OPTIMA7在進行一個實際測量時，你可將測量數據放進臨時數據緩沖器

操作:

?按“文件”鍵，選擇?val. to temp. mem.“

?或者直接按F3

8.2 將測量數據從臨時數據緩沖器取出

OPTIMA7在停止測量時，用戶可以修改臨時數據緩沖器內的數據值：

?在菜單下按 ?v./tmp.mem.“ 或者

?按F3鍵

現在使用者可以用F3鍵修改當前值和臨時數據緩沖器內的數據。這些修改的數據以后還可以多次修改。這些數據可以跟其他測量數據一樣打印和保存。

8.3 測量結果保存

如果顯示功能條"store", 使用者可以按伴隨的功能鍵F2或F3，儲存測量數據到數據存儲器。

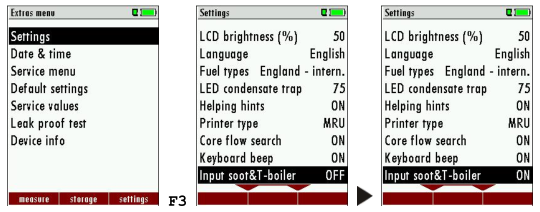

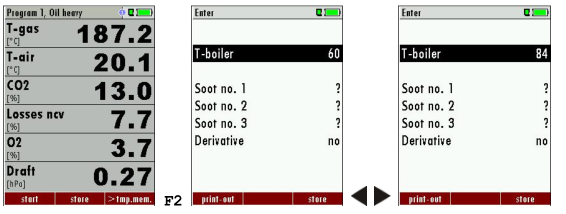

8.4 輸入鍋爐的溫度、煙黑和派生參數

實際上，OPTIMA7不能測量煙黑參數，但使用者可以插入、保存和打印煙黑數據。

在使用該功能前，儀器必須處于開機狀態:

在進行一次測量后，可以在OPTIMA7 內插入一些外部測量的參數數據。

煙黑參數和派生參數的輸入只適合油類燃料。

鍋爐溫度的輸入通過鍵改變數值.然后可以輸入煙黑和派生參數（油類燃料）。

通過鍵選擇相應行。

數據修改后，可以按“STORE”鍵存儲數據。

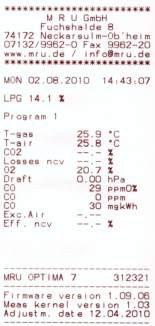

9.OPTIMA7煙氣分析儀打印測量數據

在測量窗口，按打印鍵，可以發送數據到紅外打印機。

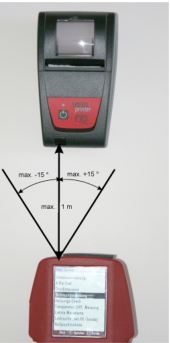

紅外接口高速打印機應該按下面的方式對準OPTIMA7:

說明：

    三個測量頁面上所有的數據都可以一次性的打印，雙量程的測量數據只能打印一個。

    打印機的其他技術參數比如電池和打印紙的更換，請參見打印機操作手冊。

10.OPTIMA7煙氣分析儀停止測量

OPTIMA7正在進行的測量，可以隨時按F1 鍵停止。這時，顯示屏顏色改變，測量數據凍結。測量停止時，前面的測量數據依然有效，可以在以后的時間查看.

按ESC 鍵可以返回到測量菜單。

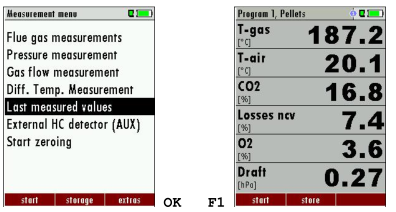

11.OPTIMA7煙氣分析儀上一次測量數據

OPTIMA7在測量結束后，分析儀允許查看上一次測量數據。

在主菜單 “Measurement” 下選擇 “l(fā)ast meas. values”。

上一次測量數據可以查看、打印和存儲。

在上面的界面中，F(xiàn)1 鍵的功能已經由“Stop”，換成了 “Start“。按F1鍵可以繼續測量。

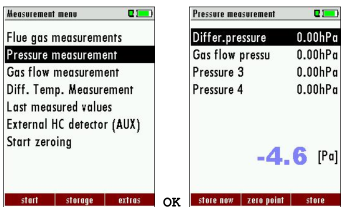

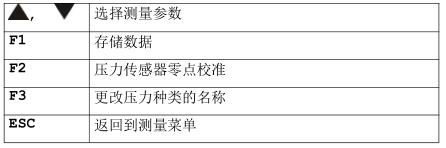

12.OPTIMA7煙氣分析儀壓力測量

OPTIMA7含四個壓力參數，這四個參數名稱可以根據用戶的需要自己更改。測量結果在屏幕中間顯示。

在測量煙道壓力時，draft +接頭必須連接軟管；

在測量差壓時，第二個接頭Delta P- ，必須連接軟管。

13.OPTIMA7煙氣分析儀差分溫度測量

OPTIMA7在差分溫度測量菜單下，通過T1和T2溫度接頭，可以連續測量兩個溫度參數，兩個測量溫度以及他們的差值都可以在屏幕上顯示。
