防腐層檢測儀詳解：

定位和測量管道防腐層檢測的電磁檢測設備逐漸的和GIS系統以及市場上現售的GPS系統結合，提供管道狀況、位置和時間的相對關系的*記錄，以進行后期的繪圖分析，這是PCM+的主要功能之一。PCM+防腐層檢測儀對管道進行預防性維護，延長管道壽命，并在早期發現侵蝕。

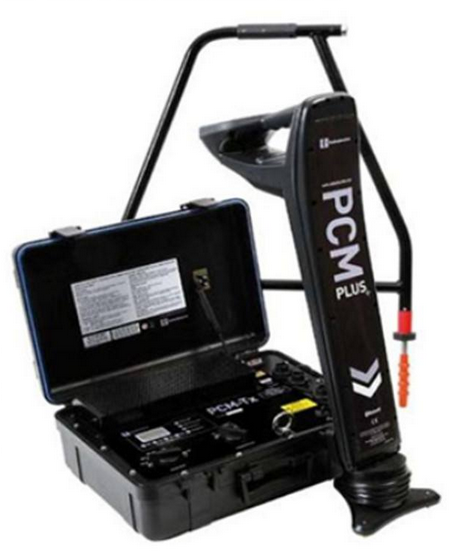

PCM+系統包括一個便攜式發射機及手持式接收機。發射機和CPS站點連接，可以向管道施加一個特殊的近直流信號。接收機可以在*大30公里(19英里)的范圍內識別這種特殊信號來定位管道的位置和深度。

一旦管道被定位，技術人員*可以繪制沿管道的泄漏電流圖，顯示出信號電流大小和方向，從而迅速的確定防腐層破損。

確定了管道的破損段之后，使用A字架，可以進一步將破損位置和深度確定在1米(3英尺)的范圍內。

PCM+具有自動信號衰減(ASA)，先進電流方向(ACD)，以及適應接地補償(AGC)的強大功能，甚至能夠?qū)εc其它金屬結構搭接，存在電干擾或管線密集區域內的管線進行準確、輕松地定位和測繪。并提供PCM電流(ACCA)和電壓梯度(ACVG)的同步測量。實時測量PCM電流(ACCA)和電壓梯度(ACVG)。

操作者不需完成“電流跨度”，不需手工計算，*可以確定通常需要直連才能測量的沿管道傳播的CP(陰極保護)電流。

PCM+在任何模式下的測繪信息，也同時儲存和顯示在接收機上，記錄的測繪信息可以使用藍牙傳輸?shù)絇C機或者可選的PDA(和GPS數據連接)上，以圖形格式顯示來進行快速分析。

PCM+及其配套設備是適合管道技術人員*新的準確、快捷和可靠的管道電流測繪工具。

PCM+接收機

手持式接收機即使在復雜擁擠的區域，也可以用來定位管道，測量系統發射機施加的近直流信號的電流強度和方向，然后提供給操作者。

接收機能夠進行需要的運算，同時瞬時顯示結果。提供給操作者一種通過和金屬管道相連來定位防腐層破損以及確定陰極保護系統管道故障點的先進方法。

PCM-Tx發射機

PCM+系統特有大功率發射機，*長探測距離可達30公里(19英里)。*少的管線接入點減少了評估一段管線的時間。

發射機有三種操作模式，可以確保對輸配管道系統進行有效的測繪。

PCM+的連接是非常簡單的，電流讀數和電源的發光二極管指示功能幫助操作者根據不同的管線，選擇*佳設定。

防腐層檢測儀應用：

對管道路由定位、測深

對管道外防腐層破損狀況評估

對管道外防腐層破損點定位

對重要管道進行定期跟蹤檢測

對新建設管道防腐層施工質量驗收

對主管道上分支輸油管線進行查找

對管道陰極保護效果評估

快速定位并有效測量管道防腐層故障
