TM1760 110kV變電站GIS斷路器雙接地動作特性測試

來源：愛儀器儀表網發布時間：23-09-28 14:16 作者：tianzishuo 瀏覽次數：262 分類：技術文章

TM1760 110kV變電站GIS斷路器雙接地動作特性測試*新案例

斷路器
斷路器是變電站中的重要設備，是電網中主要的控制和保護元件，它起著接通和斷開電路、切除和隔離故障部分的重要作用。

斷路器在系統正常運行情況下通過負荷電流，在系統發生接地或短路故障時，用來開斷故障電流，從而*大限度保證站內設備不受故障電流侵害，避免事故進一步擴大，減少負荷損失。因此斷路器機械特性試驗對于電網安全穩定運行十分重要。

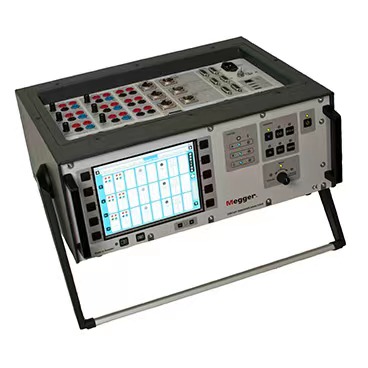

TM1760斷路器分析系統

TM1760是一款擁有雙接地技術的斷路器分析系統，在測試時可以讓斷路器兩端接地，保證測試安全，節省測試時間。儀器所有的輸入和輸出都可應對高壓變電站和工業環境的挑戰，能夠幫助用戶實現高效和可靠的斷路器測試。

案例

? 國網龍巖供電局 ?

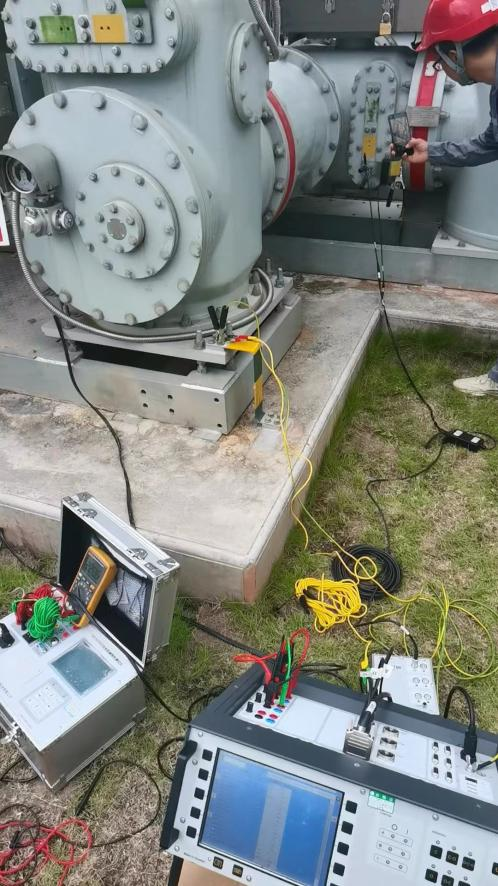

2023年9月12日，國網臨城110kV變電站GIS斷路器雙接地動作特性測試。

國網臨城110kV變電站日常檢修，需要對GIS斷路器進行雙接地的動作特性測試，驗證斷路器的工作狀態。

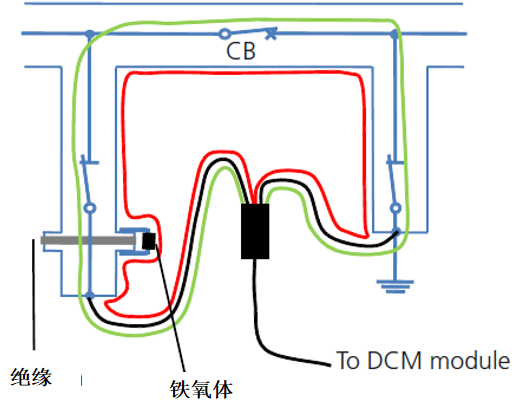

●測試原理：

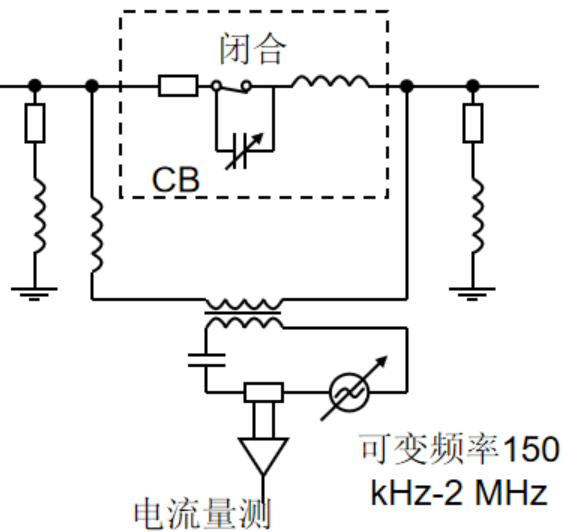

針對GIS雙接地測試場景時，DCM（動態電容）測試方法具有無可匹敵的優勢。

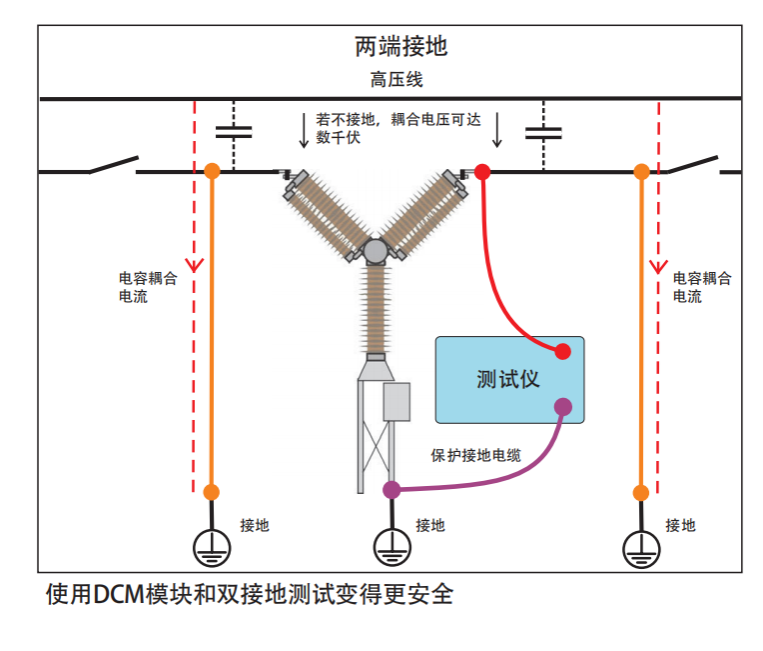

在此種測試場景下，主回路與接地回路電阻值差值余量僅有幾微歐，DRM（動態電阻）方法無法進行有效測試，而DCM（動態電容）方法可以完全匹配GIS測試場景，*測量雙接地下的斷路器分合閘時間。
