北京康高特儀器設備導讀:2024年5月下旬日,赴遼寧超高壓使用MEGGER品牌的IDAX300變壓器抗干擾絕緣診斷分析儀對500kV利州變電站3號主變進行變壓器含水量檢測。
? 遼寧超高壓500kV利州變電站 ?
2024年5月下旬,赴遼寧超高壓使用MEGGER品牌的IDAX300變壓器抗干擾絕緣診斷分析儀對500kV利州變電站3號主變進行變壓器含水量檢測。

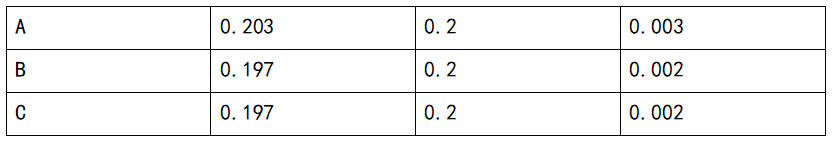

測試數據及分析如下:

從左至右為介損值,水含量分析和油電導率
所測得變壓器的介損和電導率均處于好的狀態,水含量處于新的。水含量測試結果在1%以下,變壓器含水量為正常狀態。(在DLT1980-2019《變壓器絕緣紙板平均含水量測定法頻域介電譜法》附錄E中,評判500kV變壓器含水量的注意值為1%)

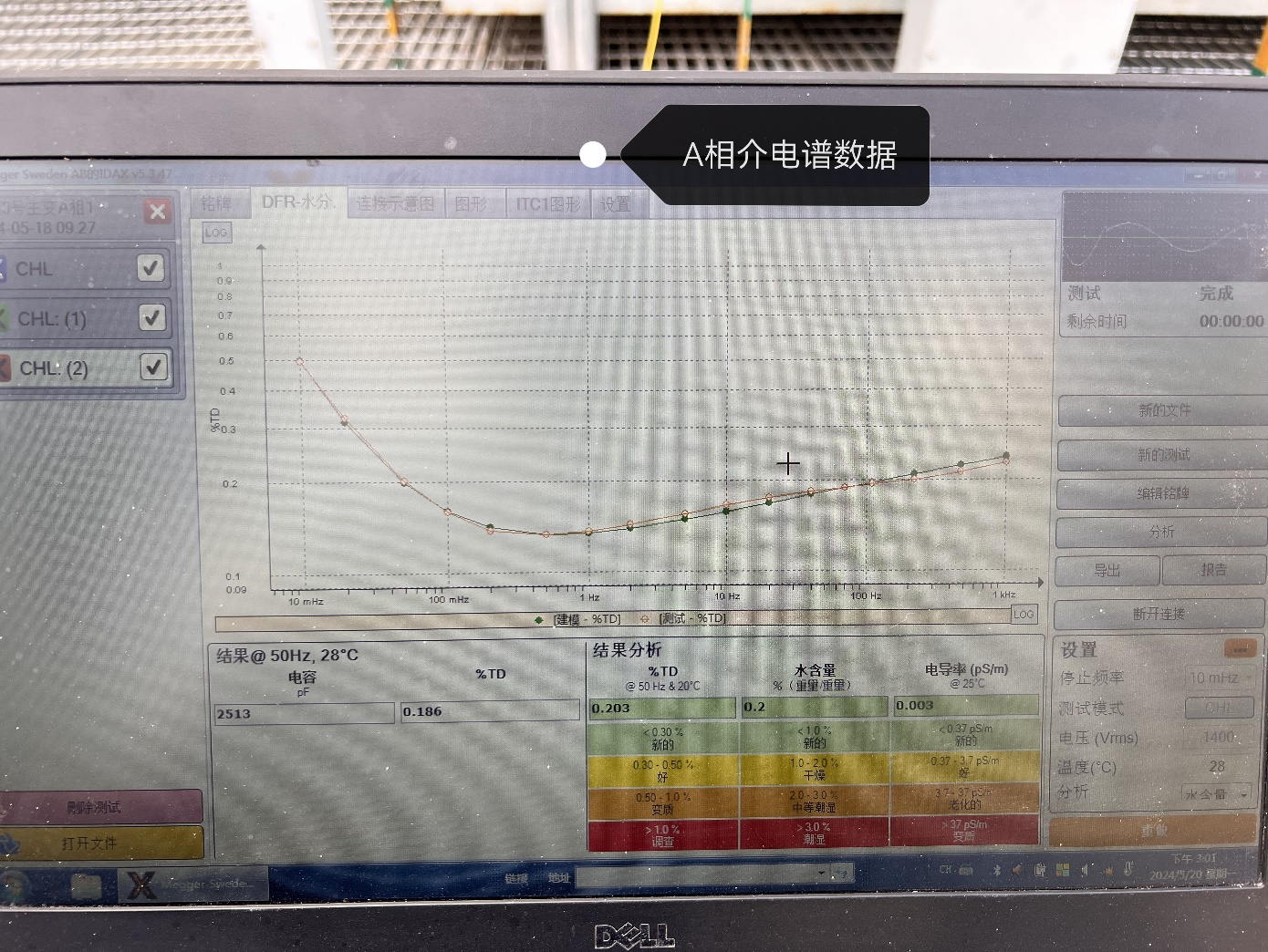

A相

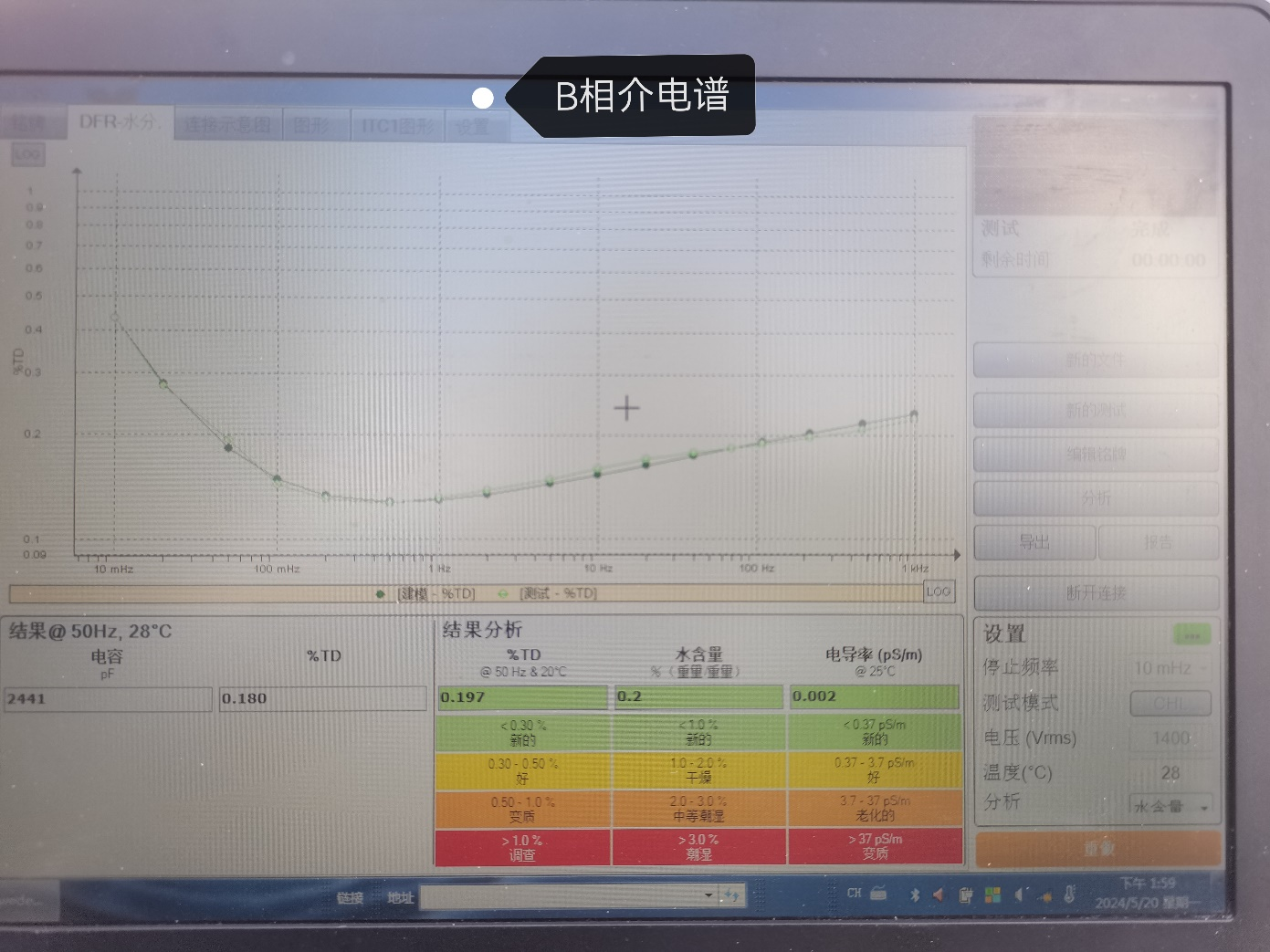

B相

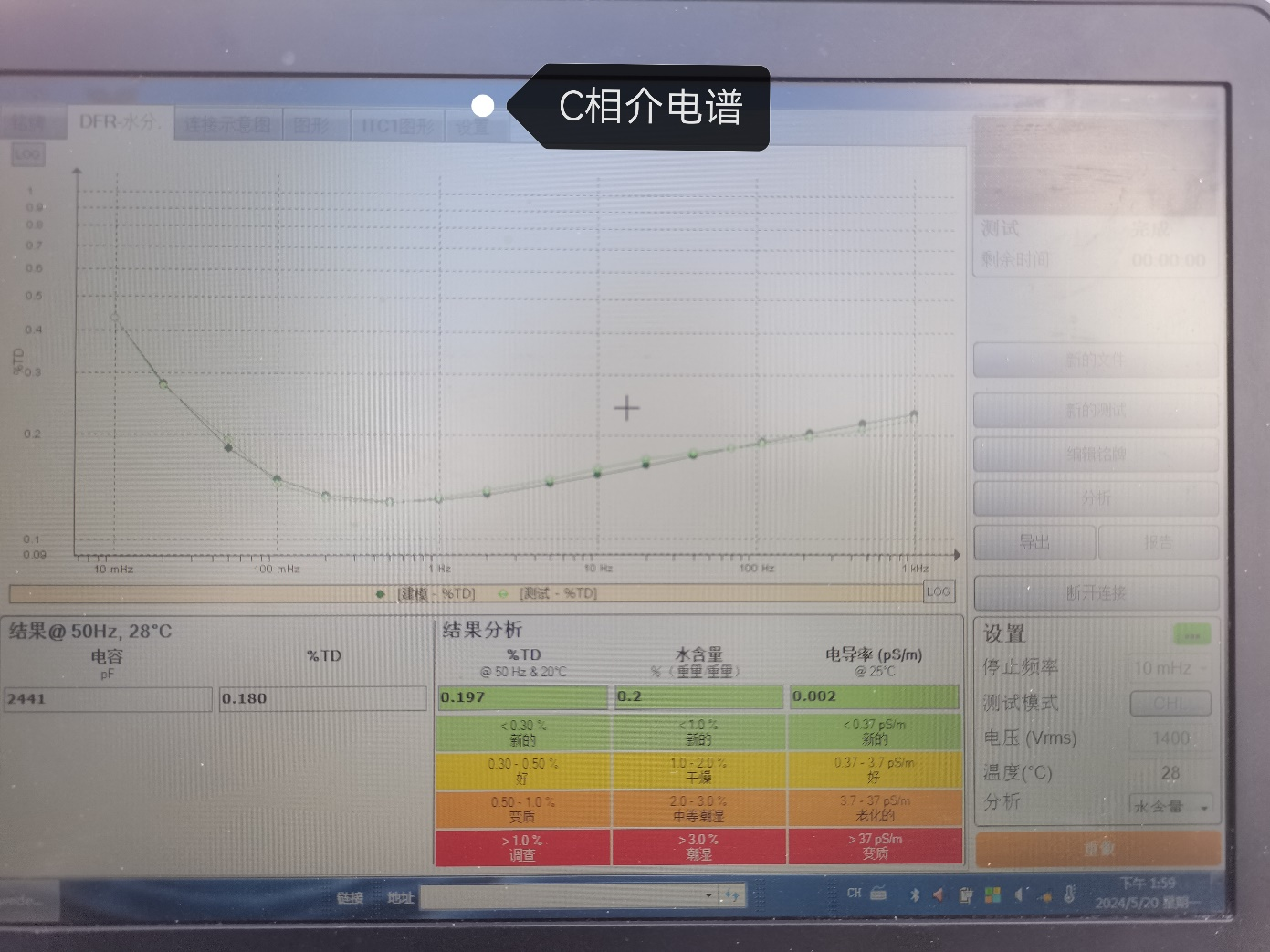

C相
介質譜分析測試的是各個不同頻率下的電容值和介損值,并繪制成電容和介損的頻率曲線。介質譜曲線能夠更為清晰地反映絕緣的狀態,并且有助于判斷測試結果是否存在異常。介損隨頻率改變,從左到右頻率逐次增大??梢钥吹?,測試結果曲線十分平滑且與模型曲線基本一致。
測試結論:
★本次試驗變壓器含水量正常。
