百科名片

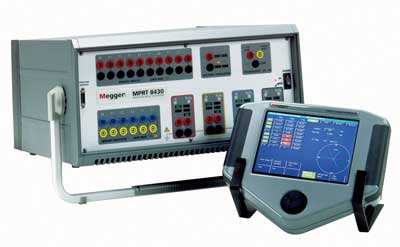

繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代 先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高速數字信號處 理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進 行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高。

繼電保護測試儀基本簡介

繼電保護測試儀，英文名稱：Relay protection tester?！≡撝鳈C(jī)采用高速高性能數字信號處理器 運算速度快，傳輸頻帶寬，對基波可產生每周波360點的高密度擬合正弦波。這是目前同類輸出方式中的*高水平。波形的保真度高，失真小，特別是在諧波輸出 時，即使對 6 次諧波、300Hz也可以達到每周波60點D/A的高密度。

繼電保護測試儀概述：

微機繼電保護測試儀是一個新型智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，精度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用于線路保護，主變差動保護，勵磁控制等各個領域，變電站綜合自動化已成為主流。

繼電保護測試儀的應用

繼電保護測試儀(繼電保護測試裝置、繼保) 英文名稱：RXRelay Tester.

繼電保護微機型測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展，應用*新技術成果不斷推出新型高性能繼電保護測試裝置是技術進步的必然趨勢。

繼電保護測試儀工作原理

繼電保護測試儀器分為主回路和輔回路兩個回路，主回路采用大旋鈕調節，輔回路采用小旋鈕調節，主回路通過面板上“輸出選擇”按鍵開關控制其輸出的各種量，并且每切換一種輸出的同時，儀器上的數字電壓/電流表可自動監視其輸出值。輔回路通過輸出開關控制直接調節輸出，測量可外附萬用表測量。

繼電保護測試儀器主回路原理

輸入的AC220V電源經保險通過輸出控制繼電器K1進入雙碳刷調壓器T1輸入端，通過T1大旋鈕調節的電量進入隔離變壓器T2(兼職升流器)，升流器分三 個抽頭輸出，一個抽頭為AC0-250V輸出，額定電流為3A;該抽頭輸出電壓經整流濾波后可輸出0-350V直流電壓;第二個抽為15V(10A)，該 抽頭一路經傳感器通過繼電器控制輸出0-10A交流電流，一路經電阻輸出0-500mA交流電流，一路經繼電器轉換可輸出0-10A或0-500mA直流 電流;第三個抽頭為10V(100A)大電流端，該抽頭穿過傳感器一次側直接輸出100A電流，該回路帶負載能力較強，但輸出稍有過載，不能長時間處于大電流狀態下。

繼電保護測試儀器輔回路

繼電保護測試儀器輔回路與主回路一樣，AC220V電源經保險進入雙碳刷調壓器T1小旋鈕調節的電壓量，通過隔離變壓器T4可直接調節輸出0-20V或0-250V交流電壓或0-350V直流電壓，此回路額定電流為1A。按下輔回路“輸出控制”開關，調節小旋鈕即可輸出。

測量回路

由大旋鈕調節的主回路輸出量交流“0-250V”、“0-500mA”、“0-10A”、“0-100A”，直流“0-350V”、“0-500mA”、 “0-10A”通過設備內線路板上繼電器轉換，每切換一個檔，便函可監視所對應的輸出量。其中“0-500mA”檔包括在“0-10A”檔中。使用時，在 “0-10A”兩下即是“0-500mA”監視。

時間測量

設備內置6位數顯秒表，電秒表可內部啟動，也可外部啟動。內部啟動時，按下“輸出控制”開關，即可啟動秒表，通過接點短接設備面板上停表端子即可停止秒表。秒表單獨設有電源開關，不用時可將秒表關掉。

聲光提示

電路設備內置聲光提示電路，在被測斷電器接點動作時，可將接點接入試驗箱聲光提示插孔，試驗箱內發出報*聲或發光，提示斷電器接點動作情況。

繼電保護測試儀特點

1、嵌入式主機，配備超大規?？删幊踢壿嬈骷?CPLD)

　　主機采用高速高性能嵌入式微機系統配備CPLD，響應速度快，傳輸頻帶寬，對基波可產生每周波500點的高密度擬合 正弦波，輸出波形光滑，無諧波分量。由于輸出點數多，且通過*的濾波電路，波形的失真度極小，在諧波輸出時，即使對 9次諧波、450Hz也可以達到每周波55點的高密度。而軟件具有非常強的人機對話及在線幫助功能，可對任意試驗參量實施控制。

2、單機12路D/A同時輸出

　　采用16位高精度DAC芯片，確保擬合波形精度高，線性度好?？赏瑫r輸出12路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。

3、高精度線性功放，同時輸出6相電壓及6相電流

　　精心設計的電壓、電流放大器實現交/直流共享，輸出級采用獨有的高精度超線性放大技術。精度高，可靠性好，同時輸出6相交流電壓和6相交流電流，每相交流電壓輸出高達130V、70VA，交流電流全并輸出高達180A。直流電壓輸出可達300V、130VA。

4、大屏幕LCD，接口完整，主機一體化單機箱結構

　　本機采用640×480點陣8.0’’大屏幕高分辨率圖形液晶顯示屏，操作界面和試驗結果是全中文顯示，全部操作過 程均在顯示屏上設定，顯示直觀清晰。裝置可用自帶鍵盤操作，亦提供外接鍵盤/鼠標口。還提供2個USB口、2個RS232口，可與外部計算機及其他設備通 信。只需交流220V電源，開機即可工作。攜帶方便，非常適合流動試驗及野外工作。

5、輔助直流源(選配)

　　本機可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟件設置和調整。

6、智能型自我保護

　　采用*新設計的散熱結構，保證*好的通風狀況。并可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致?lián)p壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告*指示燈變紅，并自動切斷功放。

7、接點豐富、軟件功能強大

　　本裝置具有八路開關量輸入(A B C R a b c r)和4路開關量輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智能識別。裝置由面板上的23個按鍵通過大屏幕液晶顯示屏進行操作，所有界面 均中文顯示。能完成現場大多數試驗的檢定工作。亦可方便地完成ABB、Siemens、AREVA等國外廠家的保護裝置試驗。

　　裝置立臥式放置均可，可脫機操作，亦可外接PC機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用U盤直接保存且方便傳送到外接PC機中編輯、打印等處理。軟件升級簡單快捷，直接通過U盤升級或外部PC機下傳，無需改動任何硬件。

　　軟件輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數。6相電壓及6相電流輸出可進行備用電源自投切雙組試驗及變壓器三相差動試驗，接線非常簡便。

8、 鐵路專用特殊設計

　　特殊設計電鐵差動試驗菜單，根據電鐵牽引變壓器差動保護的工作原理，自動測試變壓器的比例制動特性特性。

9、分相差動試驗菜單

　　根據變壓器差動保護的工作原理，自動測試變壓器的比例制動特性、諧波制動特性以及直流助磁特性。

繼電保護測試儀技術指標：

交流電壓輸出

0～250V連續可調，*大輸出容量600VA,過量程保護260V

交流電流輸出

0～50A，0～100A連續可調

0～50A時，開路電壓10V。

0～100A時，開路電壓5V。過載保護動作電流120A。

直流電壓輸出

0～250V連續可調，*大電流2A，過量程保護260V,過載保護動作電流2.1A±5%。

直流電流輸出

0～200mA　0～5 A連續可調

0～200mA時，開路電壓48V，過載保護動作電流230mA。

0～5A時，開路電壓24V,過載保護動作電流5.2A。

標準12路電流電壓輸出，靈活組織

可12路(6路電壓、6路電流)同時輸出

可6路電流或6路電壓單獨輸出

繼電保護測試儀功能

1. 可測試各種交直流、電流、電壓、中間、自保持, 信號等多種單個繼電器及整組繼電保護屏，可測試各種繼電器的吸合電壓(電流)值,釋放電壓(電流)值，各種觸頭(常開、常閉、轉換、延時)的吸合時間和斷 開時間，均自動測試三次并儲存數，并自動計算三次均值的返回系數且打印, 可重復顯示及打印測試結果。

2.可方便地測試重合閘繼電器的各項參數。

3.附有測頻、測相功能，可測量電流，電壓的頻率(顯示一個周期的時間，即周期)及二個信號之間的相位差(時間)。

4.設有兩個獨立的通道，均與本機其它輸出絕緣，可方便地測量帶電接點，滿足繼電器的在線測試，接線簡單，安全。

5.采用了精密的計時基準(10微秒)及長達100小時的計數器 ，所以可單獨作為精密毫秒計取代傳統的秒表。

試驗注意事項

1. 測試儀裝置內置了工控機和Windows操作系統，請勿過于頻繁地開關主機電源。

2. 裝置面板或背板裝有USB插口，允許熱撥插USB口設備(如U盤等)，但注意撥插時一定要在數據傳輸結束后進行。

3. 裝置配有專用自還原CF卡，避免因為非法關機，刪除或修改硬盤上的文件和桌面上的圖標等導致的操作系統損壞。如確需在本機內存放數據，請將數據存在D盤。使用USB盤拷貝數據時請一定保證U盤干凈無病毒，也請不要利用U盤在本系統中安裝其它軟件程序。

4. 外接鍵盤或鼠標時，請勿插錯端口，否則Windows操作系統不能正常啟動。

5. 請勿在輸出狀態直接關閉電源，以免因關閉時輸出錯誤以致保護誤動作。

6. 開入量兼容空接點和電位(0～250VDC)，使用帶電接點時，接點電位高端(正極)應接入公共端子COM端。

7. 使用本儀器時，請勿堵住或封閉機身的通風口，一般將儀器站 立放置或打開支撐腳稍傾斜放置。

8. 禁止將外部的交直流電源引入到測試儀的電壓、電流輸出插 孔。否則，測試儀將被損壞。

9. 如果現場干擾較強或安全要求較高，試驗之前，請將電源線(3芯)的接地端可靠接地或裝置接地孔接地。

10. 如果在使用過程中出現界面數據出錯或設備無法連接等問題， 可以這樣解決：向下觸按復位按鈕鍵，使DSP復位;或退出運行程序回到主菜單，重新運行程序，則界面所有數據均恢復至默認值。
