北京康高特儀器設備導讀：為了進一步加深用戶對MPD600產品的了解，讓他們在測試時使用產品能夠更加得心應手，讓測試過程更加順暢，得到更好的測試體驗，康高特工程師近期前往了國網冀北電力有限公司，針對MPD600局放（PD）高端測量和分析系統開展了一場全面詳細的培訓會。

培訓會現場聚集了眾多冀北電力的工作人員，臺下可謂是座無虛席。我們的工程師針對MPD600的產品特點、產品功能、應用領域、使用方法等進行了全面細致的分享?，F(xiàn)場的“聽眾”無不聚精會神。

高壓設備絕緣擊穿之前通常都會發生PD現象，一旦高壓設備絕緣擊穿，*會嚴重危害電力系統的安全穩定運行，影響人們的正常生活，并造成巨大的經濟損失。所以多年以來發電機、電動機、變壓器、開關和電纜都要進行局部放電測試。

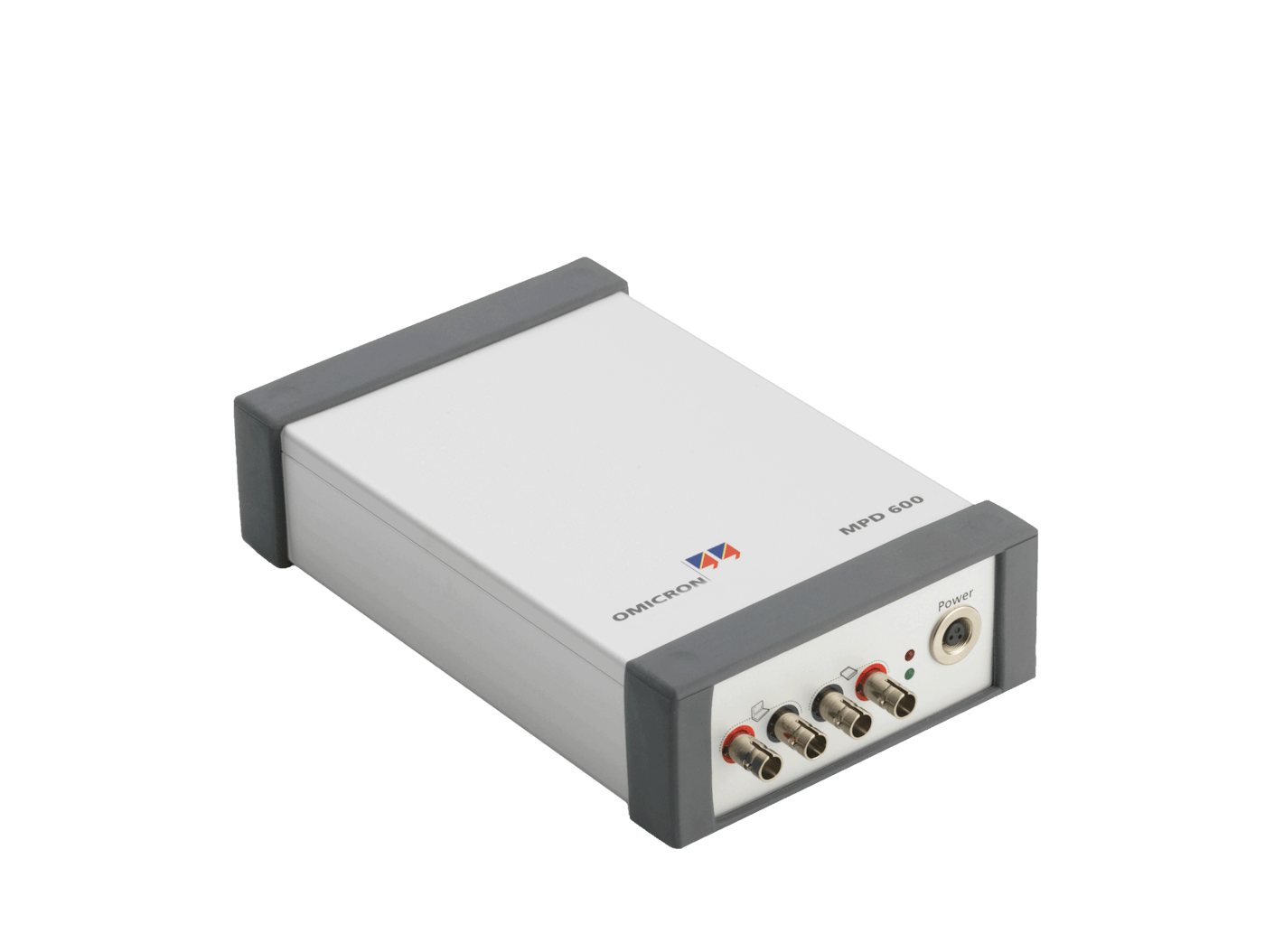

MPD600正是一款的檢測、記錄和分析局部放電事件的數據采集與分析工具。其采用先進的全數字化濾波，不會有老化效應，也不會隨時間和溫度發生漂移，因此獲得了高度的可再現性，也可以獲得可靠的、經校驗的并可追溯的PD質量控制；儀器還可以實現多通道同步測量，提高測試效率；運用全數字化數據處理，測量精度高。

講解告一段落后，用戶積極踴躍提出自己的疑問，康高特的工程師來到臺下為大家答疑解惑，雙方認真交流討論，用戶對產品的了解也一步步加深。

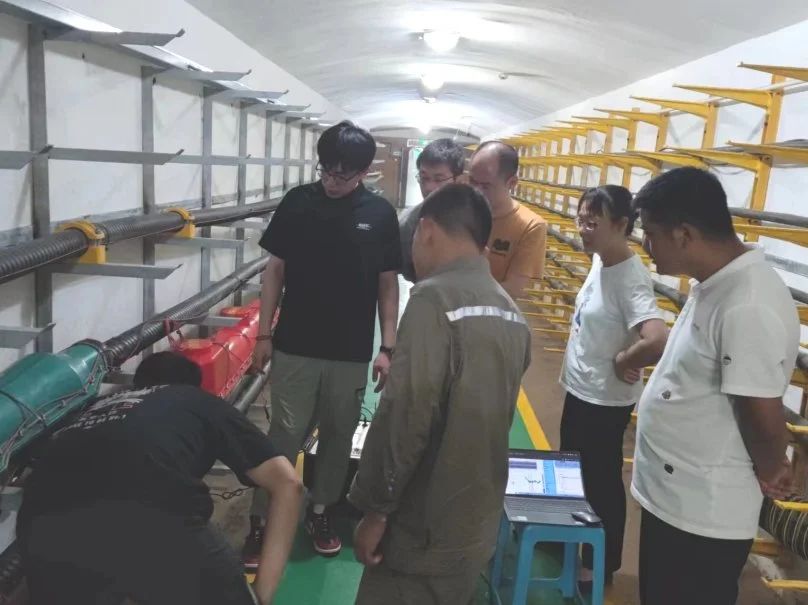

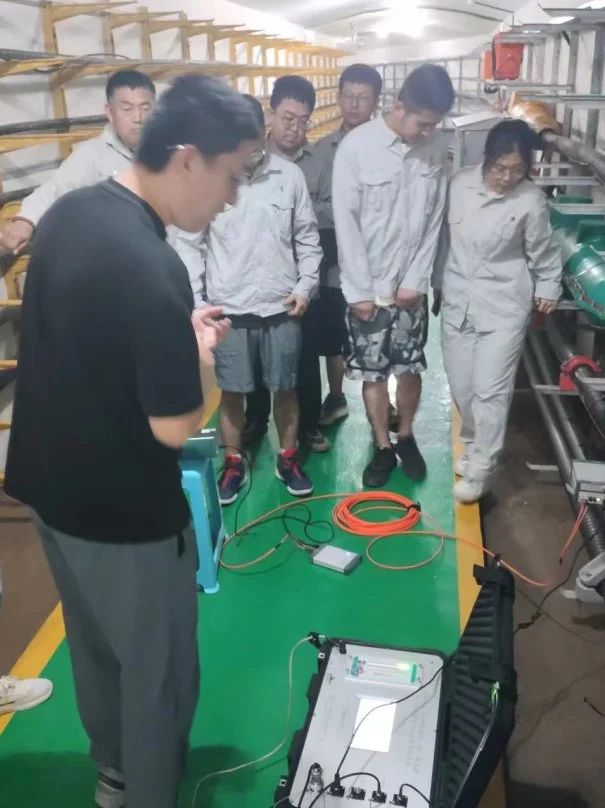

不過，說一千道一萬，還是實踐*能出真知。為了讓用戶能夠更加快速且牢固地掌握MPD600，康高特工程師在現場為大家進行了實際的操作演示。

本次測試采用標準局放信號發生裝置模擬電纜局放現場。本次使用的PDMaster-CT信號模擬裝置，其局放信號和干擾信號通過金屬鋁箔電極施加在高壓電纜護套上。

我們使用MPD600對隧道教學電纜C相進行高頻電流檢測，本次測試啟用3FREQ測試。

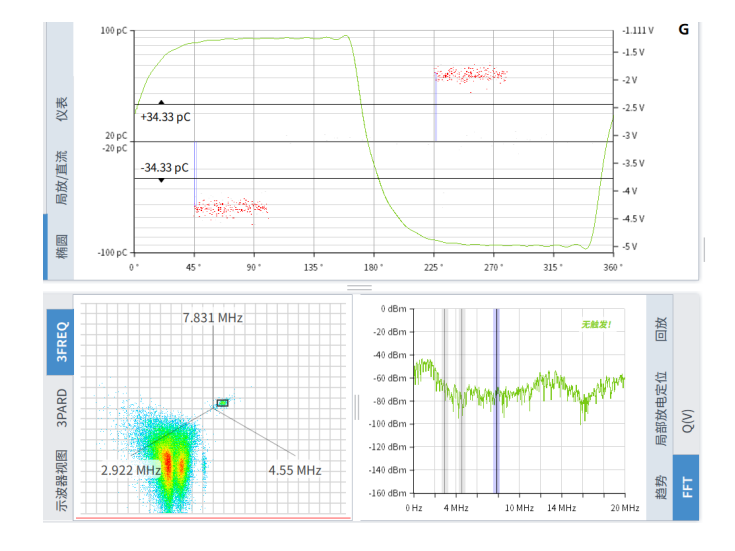

對所采集的脈沖電流信號進行PRPD分析及時頻數據展現，對以上數據進行特征分析發現極性分布信號，發現時域脈沖衰減波形和典型頻率分布特征。模擬裝置輸出同步信號為類余弦方波的交流信號，不是標準正弦波，但不影響PRPD的特征。

為減少干擾，我們又采用其他帶寬進行3FREQ測試。

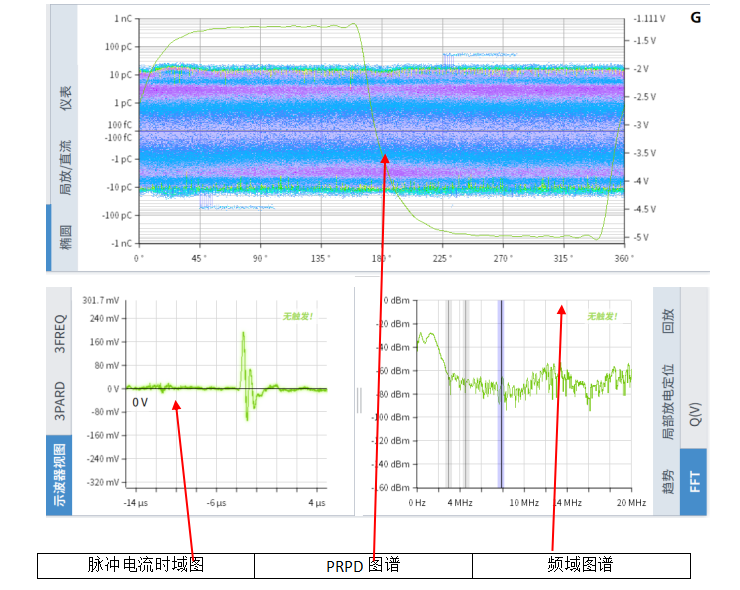

采取不同頻帶對終端所采集的脈沖電流信號進行PRPD分析及時頻數據展現，對以上數據進行特征分析發現發現PRPD圖譜呈現極性分布特征，圖譜特征與發生器一致。判斷存在局放信號，信號類型與發生器一致。
