一、RAD7測氡儀簡介

1.1 按鍵

RAD7測氡儀是 4 鍵驅動的菜單操作，該 4 個鍵允許用戶看到命令，繼而選擇其中的一個，然后完成操作。

[Menu] 菜單鍵

按下[MENU] 鍵，可看到菜單提示符（>） ，然后顯示“Test”英文字（意為測試） ：[右箭頭] [左箭頭] 箭頭指示鍵

按下[右箭頭]和[左箭頭]的箭頭指示鍵，可瀏覽所有選項。如果想快速在這些選項中切換，只要按住該鍵不放，這樣它*“自動循環顯示”了。這兩個箭頭鍵可以讓用戶通過左右兩個方向的按動而瀏覽不同的命令選項，查找到用戶所需要的選項。

Enter 確認鍵

當用戶選擇到一個用戶所需要的選項時，用戶可通過按下[ENTER] 鍵來進行確認，該鍵的作用是告訴 RAD7測氡儀，對用戶的選擇進行了確認。

1.2 命令列表

RAD7 測氡儀的命令有 4 個命令組： Test（測試） , Data（數據） , Setup（設置） 和 Special（特殊） 。Test 命令組用來對氡濃度進行測試并收集測試數據；Data 命令組用來從內存中提取數據和輸出，并處理那些陳舊、不再需要的數據；Setup 命令組設置新的操作或設置打印抬頭；Special 命令組是僅在使用到紅外通信遠程控制軟件時，才會裝載和使用。

二、RAD7測氡儀Test 測試

用戶可用該命令開始或停止數據的收集、保存或清除目前的測試、或打印當前測得的數據， 但 Test 測試命令不能進入到所存儲的數據中， 用戶必須通過 Data 數據命令才可進入。

2.1 測試狀態

用戶可用該命令查閱 RAD7測氡儀當前的工作狀態，按下[MENU]、 [ENTER]、[ENTER] 鍵。在液晶顯示屏幕上顯示：

0501 Idle Sniff

00:30:00 00000

在*上端的左側，是當前的運行次數/周期數（0501-運行為第 5 次，周期 1）中間的那行則顯示了RAD7測氡儀 工作的狀態（Idle 等待或 Live 現場）

*上端的右側顯示的是當前的測試模式（Sniff 嗅吸，Normal 正常，Grab 采樣和 Auto自動） 。當處于 Auto 自動模式時，測試三個小時后，其指示將從 Sniff 自動轉到 Normal 模式。

下端左側顯示的是*的計時器（00:30:00=30 分鐘） ，當檢測器處于 Live 狀態下，將*至 0， （即測試在進行中） 。下端右側顯示的是當前周期中總計數。箭頭鍵可以用來進入到附加的狀態信息中。*后讀數：

0409 1.80±0.74 P

下端左側是*近一次所完成的周期而存儲在內存中運行次數（2 位數字）和周期數（2位數字） 。

下端右側是氡濃度讀數和統計的不確定度，后面的“P”所指示的是 Pci/L，或“b”Bq/m 3的計量單位。按一次 [右箭頭] 鍵，用戶*可以看到如下樣式的信息了：

24.8℃ RH：3%

B：6.36V P：00mA

上端左側所指示的是機內溫度。 （從攝氏轉換成華氏，見 Setup Units 設置計量單位）上端右側所指示的是氣路中相對濕度。當進行測試時，要使用干燥劑來使該值保持在≤10%。

底部左端顯示的是電池電壓。 該讀數應該在 6.00 到 7.10 伏的范圍內。 未充電的電池 （電壓低于 6.00V）應該立即進行充電。一節充滿電的電池電壓應該在 6.40 至 6.50 伏。在充電的過程中，其電壓*終會超過 7.00V，但無論任何時候，該讀數都不應該超過 7.20 伏。

在其底部右側是氣泵工作電流。該讀數應該在 00mA(泵關閉)到 80mA。當氣泵處于輕負荷的狀態下工作時，其電流讀數范圍為 40-70mA。而當氣泵處于重負荷下工作時（過濾器阻塞或軟管堵塞） ， 其氣泵的工作電流將達到 90mA 或更高。 當氣泵的工作電流超過 90mA時，將被認為有問題。要更換過濾器或檢查是否有阻塞發生。再次按下 [ ] 鍵，用戶將看到如下的信息：

HV：2218V 10%

L：02 S：0.21V

這是RAD7測氡儀自檢后的信息顯示，上端的一行是機內高電壓讀數和負載周期。正常值的范圍應該在 2000 至 2500 伏之間，從 8%至 18%。

下端左側角上所顯示的是漏電流。在室溫條件下，該讀數通常在 0-10 之間，溫度高時通常會導致該讀數的上升，過量的漏電壓將導致在頻譜低能量段時出現大的噪音，并會導致α峰值的擴大。

下端右側角上所顯示的是從模擬電路中發出的信號電壓，該讀數應該很“穩定” ；也*是說，其波動范圍應該在平均值的基礎上不大于±0.05V。

再按下 [右箭頭] 鍵，用戶將看到如下樣式的信息：

w cpm ＋/－ %tot

A 6.0 4.3 48.8

這是 A 視窗讀數的顯示，用戶可以按下 [ ] 鍵來進入到 B，C，D 或其他視窗。

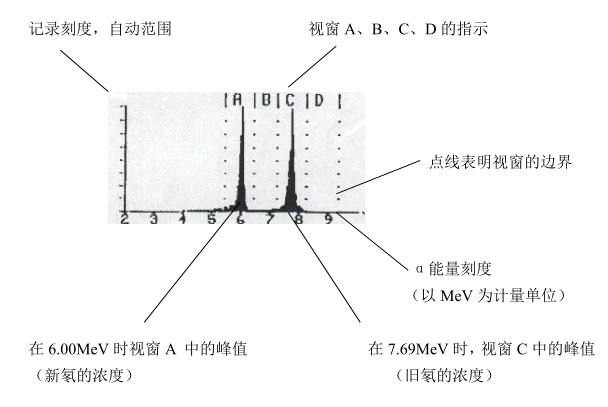

RAD7電子測氡儀每次在用戶進行一次測試時，可記錄下 8 個視窗（A-H）的數據，它們根據氡氣和釷氣的衰變產物和背景讀數進行記錄，特殊的α粒子將被記錄在特殊的視窗中。

W：視窗的字母代號

cpm：在視窗中所記錄下的每分鐘測得的值

+/-：cpm 值統計的不確定度，單位為 cpm。

% tot： 作為在頻譜中總計數的一個百分比的視窗計數， 它可以很快地告訴用戶多數的數據存在哪里：3 分鐘的氡氣峰值（視窗 A）中，或長期氡氣峰值（視窗 C）中等。用戶可按下[MENU] 鍵來退出該顯示而回到菜單開始處。

2.2 快速保存和重啟

該命令可允許用戶結束當前嗅吸測試，把它存儲在內存中，并開始下一次的嗅吸測試，它只能在 SNIFF 模式下才能操作。從狀態顯示看（顯示*的計時器） ，按一下[ENTER]鍵，其屏幕將顯示如下內容：

Save and restart（存儲并重啟）

?Yes

再按一下[ENTER] 鍵來進行確認。 要退出時， 按下[MENU] 鍵或按箭頭鍵來選擇 “No”并按[ENTER]鍵確認。

2.3 測試開始和測試結束

要開始測試（或“記錄” ），當用戶選擇好需要的設置后，按下[MENU]，[ENTER]，[右箭頭] ，然后按[ENTER] 進入>Test Start（測試開始） 。

顯示屏將指示記錄開始：Start counting

1 秒種過后，狀態顯示出現，其計時器將處于*的動態中。

0501 Live Sniff

00:29:37 00001

當計時器倒數至 0 時， RAD7 將自動將測得的氡濃度的值記錄到內存中， 并清除計數器開始下一周期的測試。

要中斷測試，通過按[MENU]、[ENTER]、[右箭頭] 、[ENTER] 而進入到>Test Stop （測試結束） 。

顯示

Stop counting

1 秒種過后，RAD7 將回復到菜單項的初始狀態>Test。

用戶可能希望檢查一下狀態顯示來證實其狀態是否是 Idle。

如欲重新恢復測試，按照上訴的步驟進入到>Test Start（測試開始）

注意 Stop 并不終止當前測試狀態， 只是暫停。 如欲退出當前測試狀態，可選擇>Test Save(測試保存)或>Test Clear（測試清除） 。這樣將終止當前測試，把它保存到內存中（Save）或清除 （Clear） ，并清除計數器開始新一輪的運行。

2.4 測試保存

Test Save 命令可暫停計數并把暫停的測試（進行中的測試）存儲到記憶中，把其當作一個接近完成的任務。Test Save 完成當前的測量，其后的測量數據都將作為新一輪的測試而被存儲。顯示屏將間斷性地顯示運行次數和周期數。該命令無論當狀態是 Live 或 Idle，都可進入其中，并使狀態變?yōu)?Idle。

用戶會發現在其不想等計時器倒數至 0 前而把儀器移動另一個地方，但卻不會丟失*近一次未完成的周期的數據，該項命令將變得十分的有用。從未完成的那個周期中所獲得的氡濃度水平還是可以的。

2.5 測試清除

Test Clear 命令使計數暫停并使當前的測試結束且不保存*近一次未完成的周期中的數據。其后面的測試數據將作為新一輪測量所得而被保存。用戶可對 Are you sure? 的問題回以 Yes 來執行該項命令。

該命令不管在狀態為 Live 或 Idle 時，都可進入，并使狀態變?yōu)?Idle。

2.6 測試凈化

Test Purge （氣路凈化）命令用以凈化氣路和傳感器。在該命令下開始工作，高電壓電路將關閉為了盡快地清除掉氣路中氡氣和氡的子體。儀器應置于干凈、干燥、無氡的空氣中。室外的空氣通?？梢詽M足該條件。應接上進氣口過濾器和干燥管，10 分鐘內通?？梢允贡┞对谥械葷舛认碌碾钡谋尘爸到迪聛?。

對RAD7測氡儀進行干燥處理，把 RAD7 上的管子接到干燥筒上形成一個循環。當氣泵工作時，氣路中空氣將連續不斷地通過干燥劑。該過程可有效地除去 RAD7 中殘留的濕氣。這過程不需要引入任何新鮮的空氣，同時也不會改變在儀器中的氡氣的濃度水平，但是當儀器被這樣設置時，用戶可對背景讀數進行一次測量。

要結束該凈化過程，對屏幕上出現的問題 Stop purge？回答 Yes，同樣，用戶也可以按下[MENU] 鍵來結束凈化過程。

2.7 測試鎖定

按箭頭當 Test Lock 顯示時，可按下[ENTER] 鍵進行鎖定，液晶顯示屏上將只顯示：

DURRIDGE RAD7

鎖定功能目的是使其他無關人員不能操作 RAD7，如果按鍵在測試中被鎖定， 則測量值將不能正常顯示，但如在讀數將正常持續顯示，RAD7 將記錄下所有的數據直到測量結束。鎖定時，關閉儀器的電源可將停止測試，在 RAD7 被再次啟動時，仍是鎖定狀態。要解除鎖定，同時按下[ENTER] 和兩個箭頭鍵，并持續 3-4 秒種，或直到儀器發出蜂鳴聲，然后釋放這三個鍵后，馬上按下[MENU] 鍵。

測試待命

Test Sleep 命令允許用戶關閉幾乎所有的電子線路，使電源鍵開啟來保持電池充電。一臺充滿電的 RAD7 儀器能夠僅靠電池維持而保持“sleep） （待命） ”的狀態約一個星期。按下menu （菜單）鍵來“wake up） （激活） ”RAD7。

2.9 測試打印

Test Print 命令可對一個未完成或暫停的測試周期內測量出結果并按照當前設置的打印方式打印出來。

如果用戶想取消打印，按下[MENU] 鍵，在打印出的數據上的運行次數和周期數將為0000 以表示該周期沒有完成。

2.10 測試命令

Test Com 測試命令能將未完成的測試周期的數據輸送到串行端口上。如果用戶想終止輸出，按下[MENU] 鍵，在打印出的數據上的運行次數和周期數將為 0000 以表示該周期沒有完成。

三、RAD7測氡儀數據

數據組的命令從內存中讀取數據，可以用圖形方式來顯示、打印，并可將其數據輸送至串行口上和 PC 相連，數據組命令還包括處理內存的命名。內存中可保存 1000 個周期和超過 100 次運行的數據。在數據命令中需要在命令后輸入一個 2 位數的運行次數碼。其默認的測量次數是當前一次未完成的周期中所存數據的那個號碼，箭頭鍵可允許用戶選擇任何其他的運行次數號碼。

3.1 數據讀取

選擇后面接 2 位測量次數的 Data Read 命令，來檢查所選的某一次的氡氣濃度的讀數。例如，選擇 Data Read 01 來檢查內存中*次測試代碼為 01 的氡濃度。

用戶將看到如下樣式的信息：

0101 23.3±1.54 P

11：45 19-May-99

第 1 行是運行/周期數，然后是氡氣濃度，不確定性和計量單位，該例表示：

Run 01，Cycle 01，23.3±1.54pCi/L

第 2 行是時間（24 小時記時）和日期。

按[右箭頭]鍵進入內存中下一個讀數；按[左箭頭]鍵可退回到上一次讀數的記錄。要退出數據讀取，按下[ENTER] 或[MENU] 鍵。

注意大的號碼以簡寫符號方式表示：如“K”表示 1000，符號“M”表示 1000,000，例如，33K2 表示 33,200。

3.2 數據打印

要從內存中打印出某次測量的數據，選擇后面接有 2 位測量次數的 Data Print 命令，例如，要打印測量次數碼為 05 的數據，選擇 Data Print 05。

如果打印格式被設置成 Short（短） ，則每個測量周期都會打印出如下格式的內容：

0512 2.69±2.83 p Sniff

FRI 21-MAY-99 19:41

26.8℃ RH:7% B:7.06V

第 1 行是測量/周期數、氡濃度、不確定度、計量單位（p=皮居里/升，B=貝克/立方米）和測試模式。

第 2 行顯示的是記錄在內存中所測量周期的日期和時間。

第 3 行為溫度（單位為“C”攝氏或“F”華氏）相對濕度（內部） ，和測試周期結束時的電池電壓。

如果打印機模式被設置為 Medium（中期）或 Long（長期）時，用戶可在每個周期結束后看到如下的打印格式：

0501 2.69±2.83 p Sniff

FRI 21-MAY-99 19:41

26.8℃ RH:7% B:7.06V

Total Counts: 42

Livetime: 27.8min

A:0.53±0.08 cpm 47.3%

B:0.02±0.02 cpm 1.7%

C:0.52±0.08 cpm 46.4%

D:0.01±0.02 cpm 0.9%

O:0.04±0.03 cpm 3.6%

第 1、2、3 行的內容和 Short（短期）格式中的內容和上述列出的是一樣的。

第 4 行是在該周期中所測得記錄的總數。

第 5 行是實際工作時間，是檢測收集數據的時間。

第 6 行至第 10 行是視窗 A、B、C、D 和 O 的視窗數據（O 是其他視窗的總結視窗，或是未包括在 A 到 D 視窗的記錄） 。

視窗數據的每一行包含了視窗字母（A，B，C 等等）其后是視窗每分鐘的計數（cpm） ，計數統計的不確定度和包括在該視窗中總計數的百分比。

注意： RAD7測氡儀并不記錄保存過的周期的頻譜， 因此即使打印機模式設為 Long （長期）時，仍不打印內存記憶中過時的頻譜。如果用戶需要打印頻譜，一定要在測試還在進行時進行打印。

如果沒有數據可以打印，RAD7 將發出蜂鳴聲并顯示 No tests stored（沒有存儲數據） ；要中斷打印，按下[MENU] 鍵，然后按下打印機上的進紙按鈕。

3.3 數據通信

RAD7測氡儀有一個 RS232 接口，該接口可以把數據傳送到用戶 C 機上，但是狀態必須是Idle。

要傳送一次測試的數據至串行口，選擇帶有 2 位數值的測量次數碼的 Data Com 命令，準備好后，按下[ENTER]鍵。

數據傳送時，在屏幕上將顯示如下信息：

Data transfer…

當數據傳送結束后，RAD7 將發出唧唧聲。

為了使 PC 機能接收到這些數據，需要運行相應的軟件，一個終端模擬程序，或CAPTURE 程序， RAD7 儀器提供數據登陸軟件可用作此目的。 詳情見第 5 章數據通信一章，

3.4 數據匯總

要打印數據匯總或某次運行測量與測量時間關系數據圖， 選擇帶 2 位的運行次數的 Data Summary 命令。便會打印出如下的信息：

Run 31

Begin 01-Jun-99 12:49

Serial 00500

Cycles=048

Mean:0.77 pCi/L

S.D.:0.27pCi/L

High:1.41pCi/L

Low:0.20pCi/L

第 1 行是測量次數

第 2 行顯示的是*次讀數的日期和時間

第 3 行是儀器的序列號

第 4 行是在該測量期中完成周期總數

第 5 行是所記錄下的氡氣平均濃度（或“average”平均值）

第 6 行是在該測量中所得到的讀數的標準偏差。

第 7-8 行是氡氣的*低和*高的濃度值。

第 8 行后是整個時間段中氡濃度的柱形圖。 *中的時間將打印在該柱形圖的左端直線上。如果只有一個周期的數據，柱形圖*不會被打印出來了。

打印的輸出程序被編入到好幾種模式中。當用戶選擇其中某個被預設好的模式時，在測量結束后，其報告將自動被打印出來，同時還會打印出累積頻譜。

3.5 數據空間

為確定尚有多少空間可用來存放數據時，選擇 Data Free 命令后按下[ENTER] 鍵確認。

大約 2 秒種后，顯示屏將顯示如下：

910 Cycles free.

RAD7測氡儀總共可以存儲多達 999 個周期的數據，當內存被數據填塞時， 數據空間指示數將減少！當可用的內存變得十分的少時（如 200 或更少時） ，要考慮刪除那些不再需要的舊數據來為新的數據開拓存儲空間，見 Data Delete （數據刪除）和 Data Erase （數據擦除）命令。

3.6 數據刪除

要刪除整個運行的數據，選擇帶有 2 位測量次數碼的 Data Delete 命令。

屏幕將提示用戶進行確認：

Delete run 31?

No

按下[右箭頭] 鍵來找出 Yes，按下[ENTER] 鍵來從內存記憶中刪除第 3 次測量時的數據并釋放空間來存儲新的數據。其他數據不會受到影響。

數據被刪除后，將無法恢復并提示 No tests stored（沒有該數據）。Data Delete命令的主要目的是有選擇地釋放內存空間來存儲新的測試數據。請不要把 Data Delete 和 Data Erase兩個命令項混淆， 前者將從內存記憶中刪除所有運行的數據， 請參閱 Data Free（數據空間） ，Data Renumber （數據重新編號）和 Data Erase）

3.7 數據重新編號

使用 Data Renumber 命令將把經過刪除掉若干測量次數后所余下的數據重新編碼，使號碼順序變得有連續性。

假設用戶已經使用了 99 個周期，用戶希望清除其中的一些周期來騰出空間以存儲新的數據， 比如用戶不需要 01-10 的數據， 使用 Data Delete 命令來刪除這些數據。 然后選擇Data Renumber來對剩下的數據周期重新編號， 使11到99的運行號碼則變?yōu)?1到89， 空出90-99來存儲新的數據。

Data Renumber 這一命令不會釋放內存空間，只是重新編號。不管 99 次運行是否都被使用了，999 個周期的內存限制仍會保留。

3.8 數據擦除

如果用戶想把所有存儲在 RAD7 上的數據完全清除掉。Data Erase 命令將刪除所有的運行記錄并把目前的測量次數和周期數號碼變?yōu)?0101。

選擇 Data Erase 命令后，RAD7 將要求用戶進行確認：

Erase all Tests? No

按下[右箭頭] 鍵找到 Yes,按下[ENTER] 鍵來完成清除全部數據過程，使用時請小心！

四、RAD7測氡儀Setup設置

設置組的命令可使RAD7測氡儀按照用戶的要求進行設置并完成測試，當電源關閉時，RAD7將記住所有的設置參數，因此使用 Setup 命令組時只是為了要修改其中的參數。

Setup 包括一個單步驟的 Setup Protocol ( 設置模式) 命令。根據預設的“protocols” （模式）對經常用到的參數進行更新，常用參數有 Cycle time- 周期時間，Recycle number- 周期數， Mode setting- 模式設置， 和 Pump setting- 氣泵設置。 標準的預設模式包括 None、 Sniff、1-day、 2-day、 Weeks (不確定的)， User (可以讓用戶自行設定抬頭預設自己的)， Grab (抓取)，Wat-40 和 Wat250 (用于水中測氡) 和釷氣。

特殊的命令，Setup SavUser （設置用戶保存）可根據當前設定的參數來定義用戶自己的模式。

4.1 設置方案

選擇 Setup Protocol （設置模式）命令在標準模式下或在用戶自定義模式下輸入一組預設的設置參數。如果用戶不想選擇任何模式，用戶可通過按下[MENU] 鍵來取消該命令的執行。

預設模式和系數
