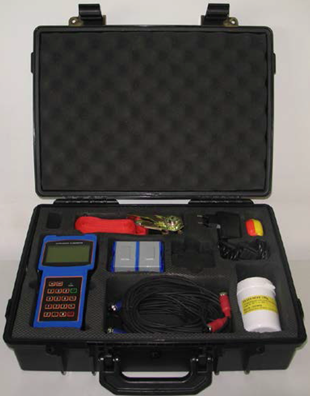

1. 傳感器的安裝

若您的傳感器型號為下列其中之一：

TTS100-TS2-NG

TTS100-M1-NG

TTS100-L1-NG

TTS100-S1-NG-HT

TTS100-M1-NG-HT

則應按照下列指示正確安裝傳感器:

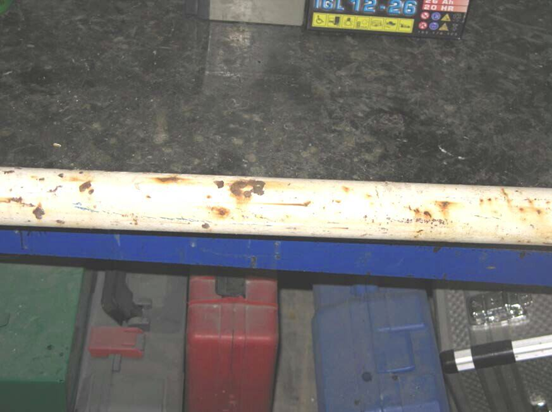

1. 安裝傳感器前,應該檢查管壁上是否有鐵銹、污垢

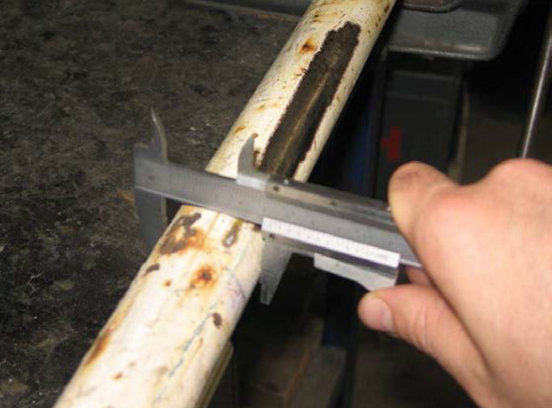

2. 使用游標卡尺測量管道直徑

或使用軟尺測量管道周長

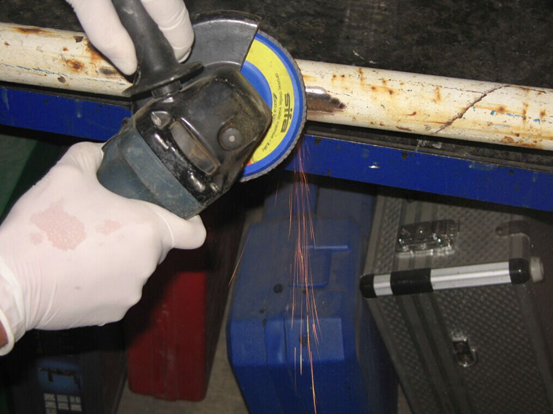

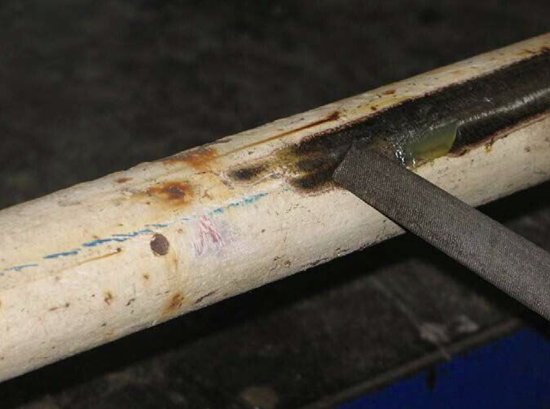

3. 使用下列工具之一清理管壁上的污垢

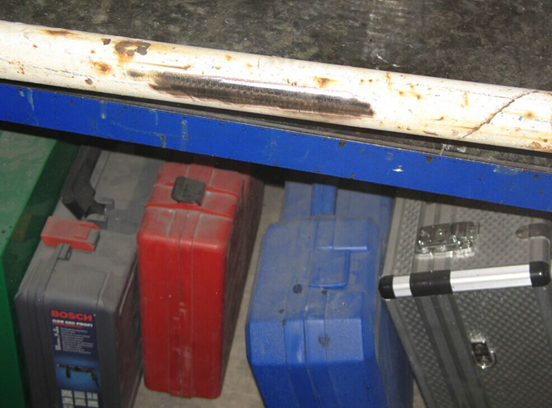

4. 管壁上安裝傳感器的地方應該非常干凈

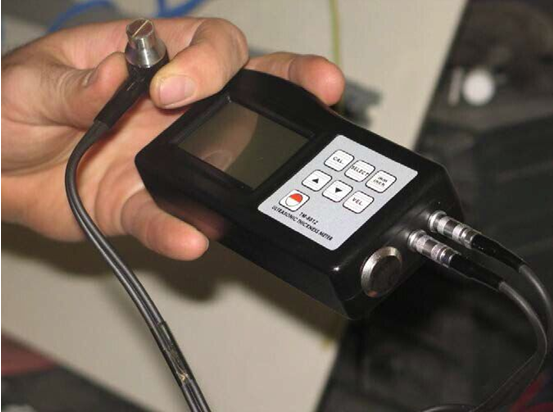

5. 測量管壁厚度，可使用測厚儀測量管壁厚度

在使用厚度計測厚時，記得使用耦合劑，否則傳感器會與管壁接觸不良

6. 將下列測量值輸入到儀器中：

管道直徑（MENU11）或管道周長（MENU10）

管道厚度（MENU12）

傳感器型號（MENU23）

傳感器安裝方法（MENU24）

儀器將會在MENU25中顯示傳感器的安裝距離，此時，便可以開始安裝傳感器了，安裝前應該在管壁上涂抹耦合劑，否則傳感器與管壁會接觸不良。

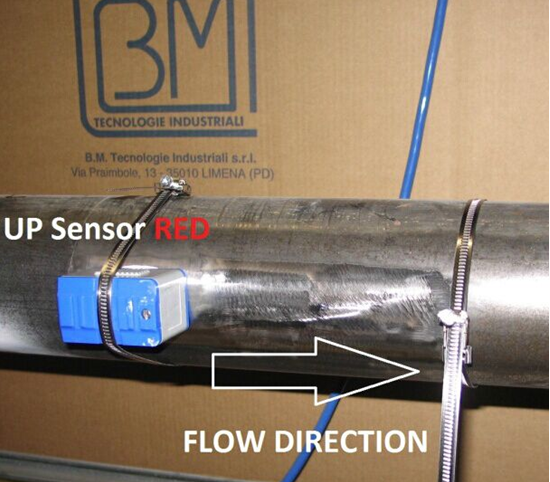

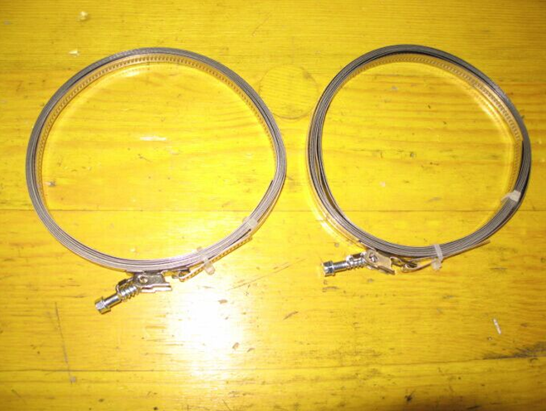

7. 使用捆扎帶把傳感器固定在管壁上

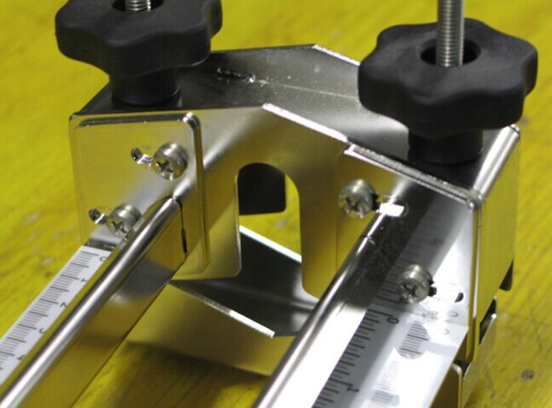

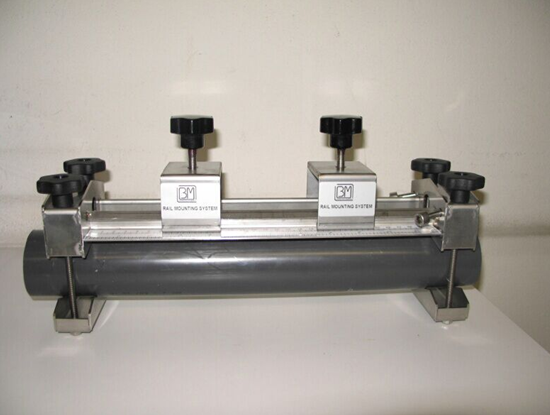

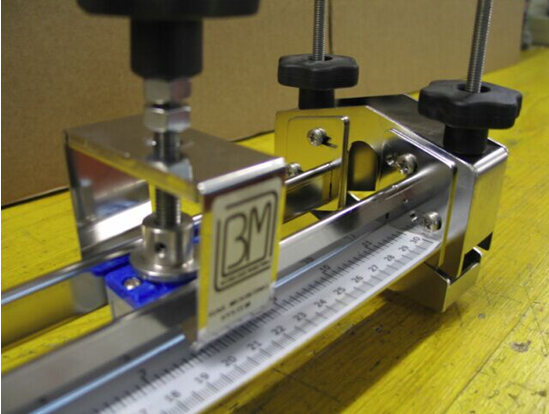

或者使用配件“安裝支架系統”—“RGMS-TS2-TM1-NG-FIX”（僅適用于TS2與TM1傳感器，管徑為DN15至DN300）

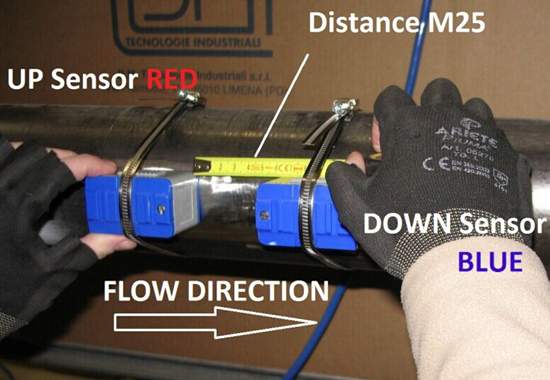

8．依據MENU25中顯示的傳感器安裝距離安裝傳感器：

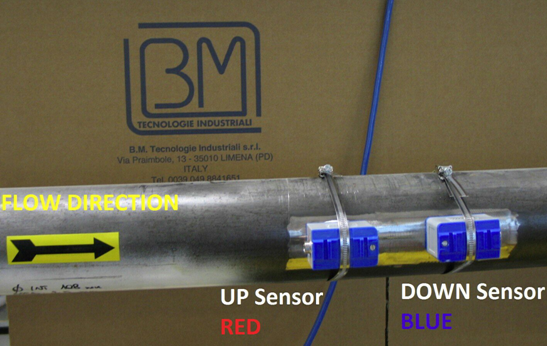

（a）使用捆扎帶

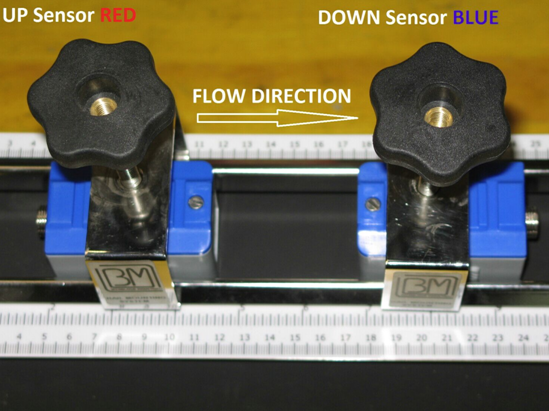

（b）使用“安裝支架系統”

2.   “初始設置”菜單

1.按MENU 1 0后儀器顯示：

在該界面用于設置管道的周長，該值是通過測量得到或者提前已知管道周長。

2.按MENU 1 1后儀器顯示：

該界面用于設置管道的外徑。若已知管道周長，則儀器自動算出儀器外徑

3.按MENU 1 2后儀器顯示：

該界面用于設置管壁厚度。也可直接跳過該步驟直接去MENU13設置管道內徑。

4.按MENU 1 3后儀器顯示：

該界面用于設置管道的內徑

5.按MENU 1 4后儀器顯示

該界面用于設置管道的材料。按enter鍵，進入材料材料選項菜單：

0.碳鋼

1.不銹鋼

2.生鐵

3.球墨鑄鐵

4.銅

5. PVC

6.鋁

7.石棉

8.環氧樹脂玻璃纖維

9.其他

在第9項“其他”中，需要選擇聲音在不同材料中的傳播速度，這個值可在英文說明書63頁

若在MENU14中選擇了第9項，按MENU 1 4后，儀器顯示：

依據管道材料設置聲速，查看英文說明書63頁。

6.按MENU 1 6后儀器顯示：

該界面用于設置管道內襯材料。按enter鍵進入內襯材料選擇菜單：

0.無內襯

1.焦油環氧樹脂

2.橡膠

3.砂漿

4.聚丙烯

5.聚苯乙烯

6.聚苯乙烯

7.聚酯纖維

8.聚乙烯

9.硬橡膠

10.聚四氟乙烯

11.其他

在*1項“其他”中，需要設置聲音在不同材料中傳播的速度，這個值可參考英文說明書63頁。

選擇11項“其他”后，按MENU 1 7儀器顯示：

設置聲音在這些內襯材料中的傳播速度，這些值可在英文說明書63頁起中查到。

選擇11項“其他”后,按MENU 1 8儀器顯示：

該選項用于設置管道內襯厚度

7.按MENU 2 0儀器顯示:

 該界面用于設置被測的流體類型。按ENTER鍵進入流體類型列表：

0.水（普通）

1.海水

2.煤油

3.汽油

4.燃油/重油

5.原油

6.丙烷

7.丁烷

8.其他液體

9.柴油

10.蓖麻油

11.花生油

12. 90號汽油

13. 93號汽油

14.酒精

15.水(125℃)

當選擇8其他液體時,按MENU 2 1后儀器顯示：

設置聲速在被測液體中的傳播速度。參考英文說明書63頁。

8.按MENU 2 2后儀器顯示：

設置待測流體的粘度。

9.按MENU 2 3后儀器顯示

該界面用于設置傳感器的型號，按enter鍵進入傳感器型號列表：

0.Standard M

1.Plug-in type A

2.Clamp-on TM-1*

3.User Type

4.Standard B

5.Plug-in Type B45

6.Standard L

7.Clamp-on TS-2*

8.Standard M1

9.Plug-in Type C

10.Standard HS

11.Standard HM

12.Standard S1

13.PI-Pipe

14.Standard L1

15.Clamp-on TL-1*

*為標準傳感器

10.按MENU 2 4后儀器顯示

該界面用于設置傳感器的安裝方式，按ENTER鍵進入安裝方式列表：

0.V型

1.Z型

2.N型

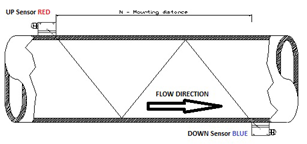

3.W型

注意：

V型：適用于管道公稱直徑為DN50—DN600

Z型：適用于管道公稱直徑為DN300—DN6000

N及W型：適用于小管徑

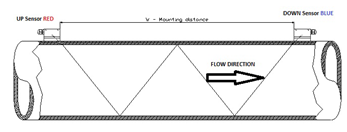

V型：

Z型：

N型：

W型：

11.按MENU 2 5后儀器顯示：

 在設置好上述各項后，該界面顯示傳感器的安裝距離。

12.按MENU 2 6后儀器顯示：

該界面用于保存用戶設置，一共可保存18組（0-17）用戶自定義的設置。

13.按MENU 2 7后儀器顯示：

該界面用于顯示當前參數

14.按MENU 2 8后儀器顯示：

 該界面用于設置“當暫時無信號時是否保持*近讀數”。若選NO，為不保存

3.   流速設置菜單

1.按MENU 3 0后儀器顯示

該界面用于設置儀器：

0.測量單位

1.英語

2.按MENU 3 1后儀器顯示：

該界面用于設置流量單位

按ENTER鍵后，進入體積單位選擇列表：

  1.立方米

  2.升

  3.加侖（美）

  4.加侖（英）

  5.百萬加侖（美）

  6.立方英尺

  7.美制石油產品量桶

  8.英制石油產品量桶

按enter鍵選擇好體積單位后，顯示：

通過上下鍵選擇時間單位：

   /小時

   /天

   /分鐘

   /秒

按enter鍵確認。

3.按MENU 3 2后儀器顯示：

該界面用于設置總計流量單位

4.按MENU 3 3后顯示：

該界面用于設置放大系數，避免在很短的時間內達到顯示的*大值。按ENTER鍵進入選擇列表：

  0.×0.001

  1.×0.01

  2.×0.1

  3.×1

  4.×10

  5.×100

  6.×1000

  7.×10000

5.按MENU 3 9儀器顯示：

該界面用于設置儀器語言

4.   輸入輸出設置菜單

1.按MENU 5 0后儀器顯示：

該界面用于設置“是否允許使用外部數據記錄器記錄以下參數”：

  1.時間和日期 開/關

  2.系統狀態   開/關

  3.當前窗口   開/關

  4.流量       開/關

  5.流速       開/關

  6.凈流量累加   開/關

  7.正累加   開/關

  8.負累加   開/關

  9.信號強度 開/關

  10.工作時間開/關

  11.當日流量開/關

2.按MENU 5 1后儀器顯示：

該界面用于設置數據記錄的起始時間、時間間隔

3.按MENU 5 2后儀器顯示：

該界面用于設置“記錄數據的位置”

  0.至RS232

  1.至緩沖區

  2.緩沖區至RS232

  3.清除緩沖區

4.按MENU 5 3后儀器顯示：

用于編輯緩沖區內存儲的數據。

5.   診斷菜單

1.按MENU 9 0后儀器顯示：

該界面用于顯示信號的強弱，從000.0-999.9

000.0意味著沒有信號，999.9意味著信號達到*大值。正常情況下，信號強度大約在60左右。

2.按MENU 9 1后儀器顯示：

該界面用于顯示傳遞時間和測量時間之間的關系。在正常情況下，應該為100±3%。若差值過大，則說明有參數設置不正確。
