七、應用領域介紹

1、Generic（通用測試）

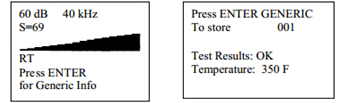

?在測量界面點擊旋鈕直到“Press ENTER For ---”字符閃爍。選擇“Generic Info”點擊確認。

?旋轉旋鈕選擇“Test”選項，進入后會顯示測試狀態，默認狀態為“OK”。

?如果需要更改狀態，點擊旋鈕“OK”字符會快速閃爍。

?旋轉旋鈕，可以在：OK、CHK、TR1-TR9共11種狀態中選擇。TR1-TR9是狀態代碼，可以在軟件中自行定義。

?點擊旋鈕確認。

?旋轉旋鈕選擇“Temperature”選項。

?進入后可以輸入環境溫度。

?點擊確認鍵存儲所有數據。

?選擇“EXIT”退出該菜單。

在存儲界面中可以選擇“Parameter Info”選項，儀器會顯示上圖所示界面，另外還會顯示日期、時間、測量模塊等信息。

現場測試時需要調節的參數：測量狀態OK、CHK、TR1-TR9。

2、Valves（閥門測試）

注意：必須選擇Valves Application（閥門測試）以后才會出現ABCD Display Screen（閥門測試界面）選項。進入設置模式，選擇Menu 02 Display Screen進入后即可選擇ABCD界面。

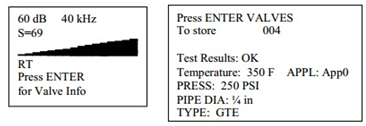

?在測量界面點擊旋鈕，直到“Press ENTER For ---”字符閃爍，選擇Valve Info后點擊確認鍵。

?旋轉旋鈕選擇“Test”選項，進入后會顯示測試狀態，默認狀態為“OK”。

?如果需要更改狀態，點擊旋鈕“OK”字符會快速閃爍。

?旋轉旋鈕，可以在：OK、CHK、TR1-TR9共11種狀態中選擇。TR1-TR9是狀態代碼，可以在軟件中自行定義。

?點擊旋鈕確認。

?旋轉旋鈕選擇“Temperature”選項。

?進入后可以輸入環境溫度。

?旋轉旋鈕選擇“PIPE Diameter”選項。

?進入后可以設置管線直徑。

?旋轉旋鈕選擇“valve TYPE”選項。

?進入后可以設置管線類型。

?全部設置完畢后點擊確認鍵記錄數據。

現場需要調節的參數：測試狀態OK、CHK、TR1-TR9。管線種類：GTE、BLL、BFY、GLB、NDL、SFR、BYPAOV、OTH。注意：在存儲界面中儀器不能顯示ABCD測量結果，必須進入ABCD界面才能顯示。在這個應用環境中用戶也可以通過Parameter Information選項添加測量結果。

3、Bearings（軸承測試）

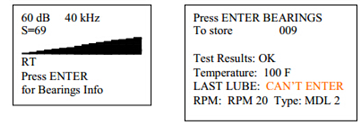

?在測量界面點擊旋鈕，直到“Press ENTER For ---”字符閃爍，選擇Bearings Info后點擊確認鍵。

?旋轉旋鈕選擇“Test”選項，進入后會顯示測試狀態，默認狀態為“OK”。

?如果需要更改狀態，點擊旋鈕“OK”字符會快速閃爍。

?旋轉旋鈕，可以在：OK、BAD、LUB共3種狀態中選擇。

?點擊旋鈕確認。

?旋轉旋鈕選擇“Temperature”選項。

?進入后可以輸入環境溫度。

現場需要調節的參數：測試狀態OK、BAD、LUB。轉速：RPM2到RPM25。種類：MDL0到MDL9。

4、Electrical（電力測試）

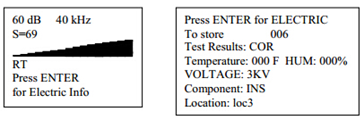

?在測量界面點擊旋鈕直到“Press ENTER For ---”字符閃爍。選擇“Electric Info”點擊確認。

?旋轉旋鈕選擇“Test Results”選項，進入后會顯示測試結果，默認狀態為“COR”。

?如果需要更改結果，點擊旋鈕“COR”字符會快速閃爍。

?旋轉旋鈕，可以在：COR、TRK、ARC、PD、MEC共5種狀態中選擇。

?點擊旋鈕確認。

?旋轉旋鈕選擇“Temperature”選項。

?進入后可以輸入環境溫度。

?旋轉旋鈕選擇“Humidity”選項。

?進入后可以輸入環境濕度。

?旋轉旋鈕選擇“Voltage”選項。

?進入后可以輸入電壓。

?旋轉旋鈕選擇“Component”選項。

?進入后可以輸入組分。

?旋轉旋鈕選擇“Location”選項。

?進入后可以輸入位置。

?點擊確認鍵存儲所有數據。

?選擇“EXIT”退出該菜單。

在存儲界面中可以選擇“Parameter Info”選項，儀器會顯示上圖所示界面，另外還會顯示日期、時間、測量模塊等信息。

現場需要調節的參數：測試結果：COR、TRK、ARC、PD、MEC。測試電壓：120-750V。組分：INS、SGR、TFR、BSR、TER、DCT。位置：Loc0到Loc9。

5、Steam（蒸汽測試）

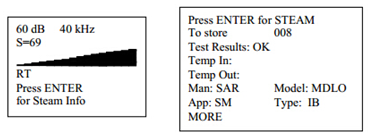

?在測量界面點擊旋鈕直到“Press ENTER For ---”字符閃爍。選擇“Steam Info”點擊確認。

?旋轉旋鈕選擇“Test”選項，進入后會顯示測試狀態，默認狀態為“OK”。

?如果需要更改狀態，點擊旋鈕“OK”字符會快速閃爍。

?旋轉旋鈕，可以在：OK、LEK、BLW、NIS、PLG、SIZ、OTH中選擇。

?點擊旋鈕確認。

?旋轉旋鈕選擇“Temperature In”選項。

?進入后可以輸入進氣溫度。

?旋轉旋鈕選擇“Temperature Out”選項。

?進入后可以輸入出氣溫度。

?旋轉旋鈕選擇“Man”選項。

?進入后可以選擇不同的制造商，可選擇的有：SAR、ARM、BES、NIS。

?旋轉旋鈕選擇“Model”選項。

?進入后可以輸入型號，從MDL0到MDL9。

?旋轉旋鈕選擇“Application”選項。

?進入后可以選擇用途，可選擇的有：SM、AH、RAD、HE、TR。

?旋轉旋鈕選擇“Type”選項。

?進入后可以選擇種類，可選擇的有：IB、TD、TH、FT。

?旋轉旋鈕選擇“MORE”選項。

?選擇后進入下一級菜單。

?旋轉旋鈕選擇“PIPE DIAMETER”選項。

?進入后可以輸入管徑。

?旋轉旋鈕選擇“ORIFICE SIZE”選項。

?進入后可以輸入孔徑。

?點擊確認鍵存儲所有數據。

?選擇“EXIT”退出該菜單。

在存儲界面中可以選擇“Parameter Info”選項，儀器會顯示上圖所示界面，另外還會顯示日期、時間、測量模塊等信息。

現場需要調節的參數：測試狀態：OK、LEK、BLW、NIS、PLG、SIZ、OTH。制造商：SAR、ARM、BES、NIC。型號：MDL0到MDL9。應用環境：SM、AH、RAD、HE、TR。種類：IB、TD、TH、FT。管徑：1/16、1/8、1/4、3/8、1/2、3/4、1.00、1.25、1.50、2.00、2.50、3.00、3.50、4到36英寸?？讖剑?/32、1/16、3/32、1/8、5/32、3/16、7/32、1/4、9/32、10/32、11/32、3/8、13/32。

6、Leak（泄漏測試）

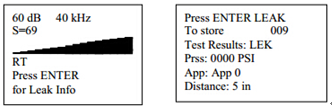

?在測量界面點擊旋鈕直到“Press ENTER For ---”字符閃爍。選擇“Leak Info”點擊確認。

?旋轉旋鈕選擇“Test Results”選項，進入后會顯示測試結果，默認狀態為“LEK”。

?如果需要更改結果，點擊旋鈕“LEK”字符會快速閃爍。

?旋轉旋鈕，可以在：LEK、CHK、OK三種狀態中選擇。

?點擊旋鈕確認。

?旋轉旋鈕選擇“Pressure”選項。

?進入后可以輸入環境壓力。

?旋轉旋鈕選擇“Application”選項。

?進入后可以輸入應用環境代碼APP0到APP9。

?旋轉旋鈕選擇“Distance”選項。

?進入后可以輸入測試距離。

?點擊確認鍵存儲所有數據。

?選擇“EXIT”退出該菜單。

在存儲界面中可以選擇“Parameter Info”選項，儀器會顯示上圖所示界面，另外還會顯示日期、時間、測量模塊等信息。

現場需要調節的參數：測試結果LEK、CHK、OK。壓力：0000PSI。應用環境：APP0-9。測試距離：5in、6in*大15in。

注意：所有現場需要調節的參數都默認為出廠設置，可以在軟件中調整，調整完成后可以上傳到儀器。

八、技術參數

結構：手持式手槍型儀器，外殼為ABS塑料盒鋁合金。

電路：SMD數字電路，帶有溫度補償和RMS轉換功能。

頻率范圍：20kHz-100kHz

響應時間：＜10ms

顯示屏：64 x 128LCD帶LED背光

存儲容量：400個數據

電池：鋰離子電池

操作溫度：0到50℃

探頭：掃描模塊、聽診器模塊、長距離模塊

耳機：降噪耳機

顯示數值：dB、頻率、電池余量、柱狀圖

靈敏度：可以檢測0.127mm小孔泄漏，壓力0.34bar，距離15.24m

測量閾值：1 x 10-2std.cc/sec到1 x 10-3std.cc/sec

尺寸：55 x 47 x 20cm

重量：8.6kg
