北京康高特儀器設備導讀：2024年9月19日，康高特工程師攜自研產品UR-15電纜寬頻阻抗譜缺陷定位儀赴香港對275 kV輸電電纜進行了寬頻波阻抗試驗，被測電纜全長約為249米。

此次測量采用的頻率范圍是9kHz-1GHz，動態范圍-115dB，掃頻點數50000點。

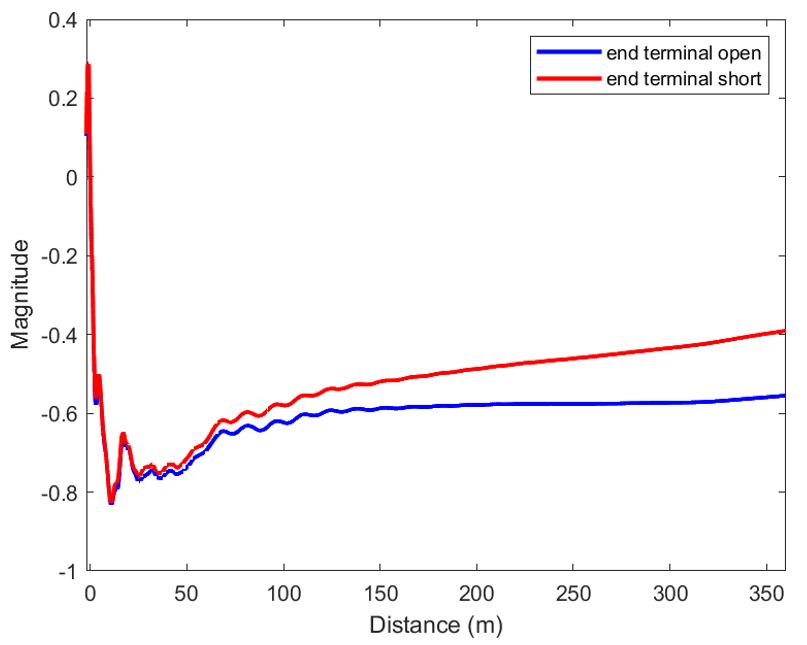

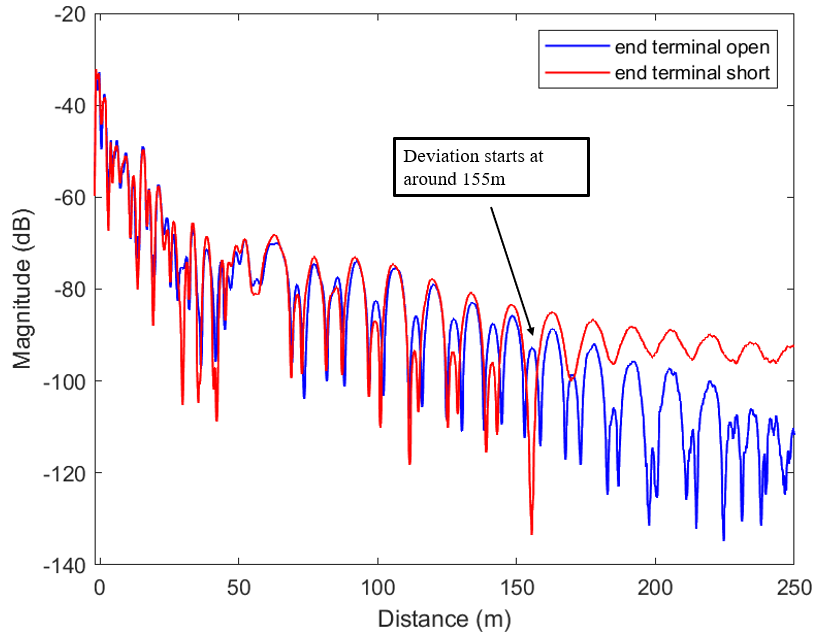

不同端子連接的C相響應比較：開路與短路

在近端和遠端終端上

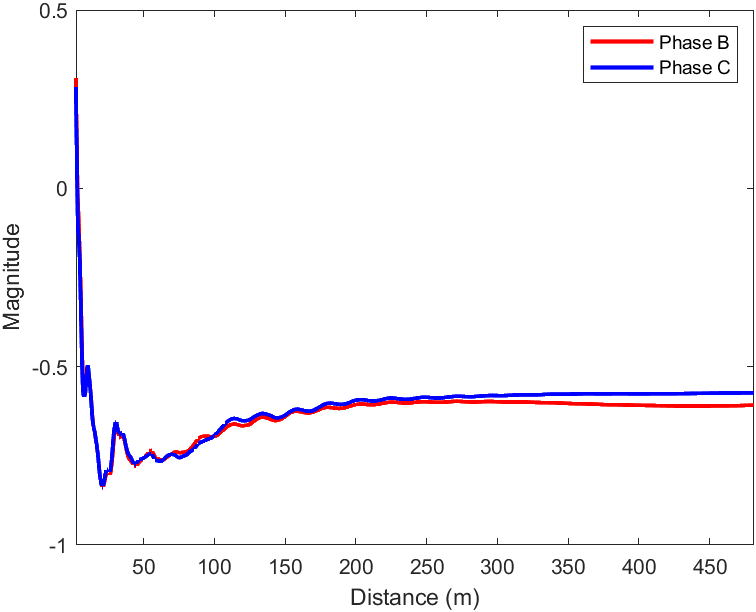

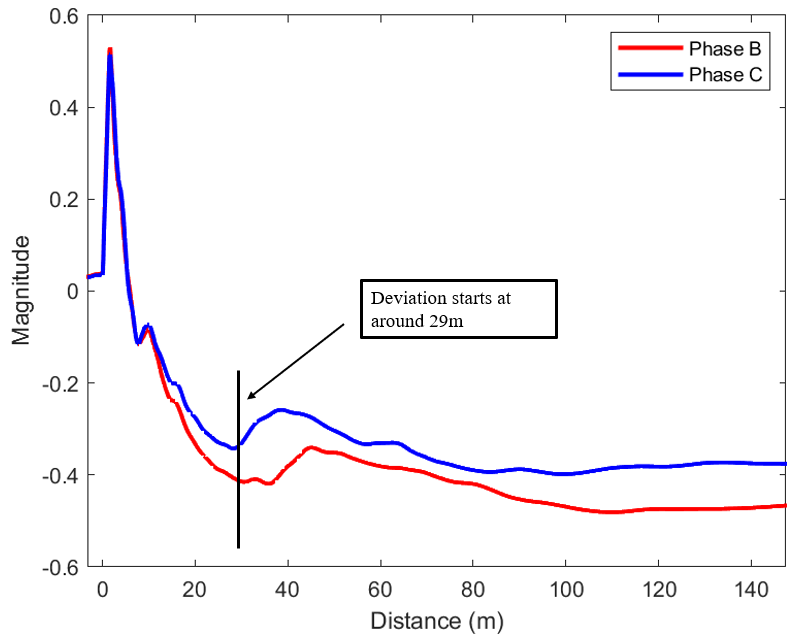

測量的B相和C相階躍響應的比較

★C相故障可能距離遠程終端29米。

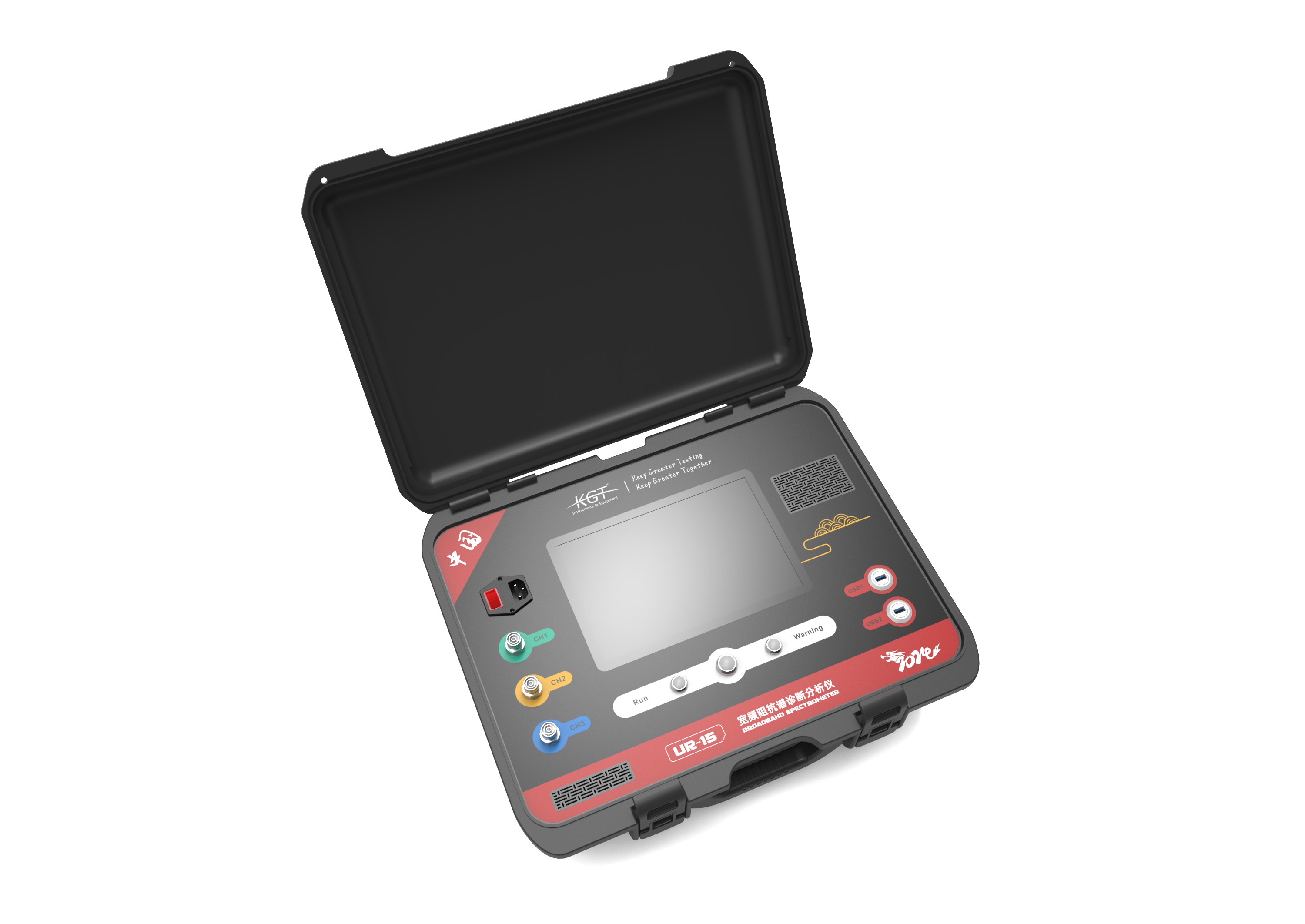

UR-15電纜寬頻阻抗譜缺陷定位儀

UR-15電纜寬頻阻抗譜缺陷定位儀是康高特自主研發的又一款儀器。可以針對低壓配電電纜、無鎧電纜、輸電電纜、低壓直流電纜等多種不同類型電纜進行缺陷定位，包括浸水、高阻、機械損傷、局部老化、斷路、短路等。

FDR技術
FDR技術是一種專門用于診斷電纜情況以及定位電纜缺陷的先進技術。通過測量一個寬頻段內不同頻率的正弦交流電壓信號在電纜中的反射，應用時頻轉換算法，可以對這些反射電壓的頻率和幅值進行處理，從而獲取電纜各個區域的波阻抗特征。分析不同位置的反射特征變化可以準確評估電纜的缺陷類型和嚴重程度。

FDR技術的優勢在于其非侵入性、無損性和高精度的特點，能夠在不停電的情況下對電纜進行測試。與基線進行比較，可以在早期階段準確地識別出電纜局部條件的變化，有針對性地對電纜進行維護，提早把隱患扼殺在搖籃之中。
