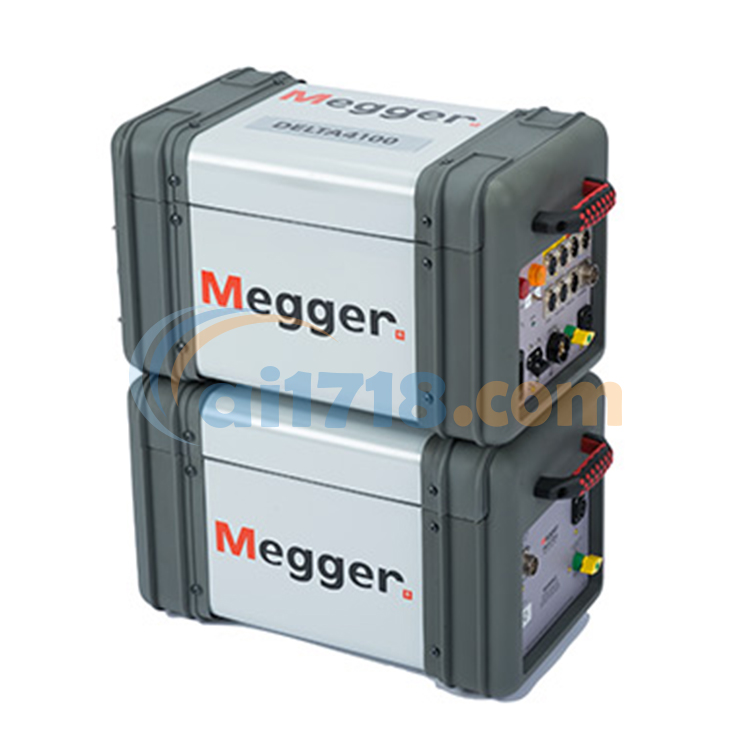

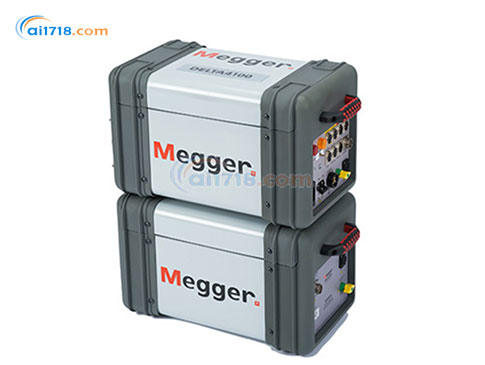

美國megger delta4310 12kv變壓器介質損耗測試系統由愛儀器儀表網代理，DELTA4310是一個全自動12kv絕緣功率因素/介質損耗測試設備，可用來評估電氣絕緣材料的性質和質量，和與制造工藝有關的污染、裂縫、穿孔和其他絕緣老化等缺陷。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

delta4310 12kv變壓器介質損耗測試系統產品簡介

·新的delta4310是一個全自動12kv絕緣功率因素/介質損耗測試設備，設計用來評估高壓設備如變壓器，套管，斷路器，電纜，避雷器和旋轉電機的絕緣狀況。本儀器除了能進行介質損耗測試，還能測試變壓器繞組的勵磁電流，并能完成自動損失角增量測試和高壓匝數比測試（需要額外的附件）

·儀器本身提供了綜合的ac絕緣狀況診斷試驗。可變的輸入頻率使測試信號異于工頻，而在硬件上使用*先進的技術來過濾響應信號中的干擾信號。這樣，delta4310*提供了一個非常可靠的測試結果和*短時間內的穩定的讀數，并且讀數的*度非常高。儀器可在765kv以下的變電站現場測量
·delta4310系列可以用powerdb軟件來自動測試和報告，或者用delta控制軟件來進行實時手動測試。
·測量參數包括：電壓、電流、功率（損耗）、功率因數和電容。測量結果能自動存儲在電腦中，但是可以通過usb存儲器或打打印機來下載。

delta4310 12kv變壓器介質損耗測試系統產品特點
·輕便式兩部分設計，總重量為17kg+23kg.便于運輸和攜帶
·使用先進的技術，即使在干擾強烈的環境也能快速*地給出結果。
·帶有*先進的功能，如溫度校準，自動電壓探測，industry leading frequency range of 1-500hz
·帶有自動和手動操作，使用簡單，設置方便
·powerdb? 軟件使數據儲存、分析非常方便，并能存儲別的儀器的測試數據
·獨特的測試信號—delta4310可變的輸入頻率使測試信號異于工頻，能過濾掉很多干擾信號。
·高干擾抑制能力—硬件上使用*先進的技術來過濾響應信號中的干擾信號，能抑制高達15ma的干擾電流，甚至是信號和噪音之間的比率高達1：20，測試結果也能非常*。
·*的頻率范圍（1—500hz）—可變的輸入頻率使測試信號異于工頻,能很好的消除工頻干擾信號。
·獨特的溫度校準（專利申請中）—能讓用戶知道測試樣品的實際溫度。通過溫度換算，*可以正確的評估樣品的絕緣狀態。
·自動電壓探測（專利申請中）—
·快速測試時間—動態干擾抑制能減少實際測試時間。

delta4310 12kv變壓器介質損耗測試系統產品應用

·電力變壓器
·配電變壓器
·互感器
·旋轉電機
·液體絕緣
·套管
·電纜
·電容
·斷路器
·電涌放電器

delta4310 12kv變壓器介質損耗測試系統測試能力

·功率因素
·介質損耗
·勵磁電流
·自動損失角增量
·頻率掃描
·功率損耗
·電感
·電容
·電壓
·電流

·匝數比（需要可選附件）

powerdb軟件
·讓使用者運行標準自動測試
·保存和查看數據方便—數據會和所有的歷史數據一起以xml格式保存。這樣使用者*能查看幾年前的測試數據。
·分析和趨勢觀察—使用者可以實時的調出上一次測試的結果和現在的進行比較，看過了一段時間以后，測量值有什么變化。
·簡單輸入歷史數據—甚至是別的儀器測試的數據。
·友好使用界面—便于操作
·有疑問的數據會被用紅色標示出來
·變壓器參數簡單查看—通過一個用戶設置菜單
·能和其他的變壓器測試儀器聯合起來使用，如mlr10(漏電抗，電容)，ttr系列（變壓器匝數比）,mto 210 （變壓器直組），mit/s1系列（直流絕緣電阻），mct系列（ct測試儀）。

delta4310 12kv變壓器介質損耗測試系統設置和操作

·自動和手動操作—delta4110進行介質損耗和自動損失角增量測試。測試會自動按照設置的程序進行測試，并自動保存測試結果。也用delta控制軟件來進行實時手動測試，這里使用者需要手動設置測試參量。

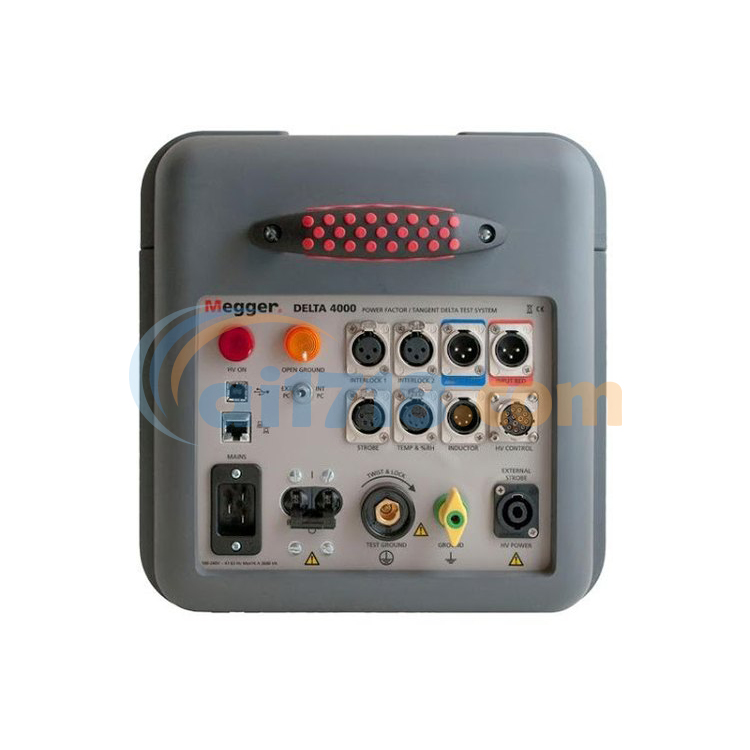

·連接簡單—彩色標示連接線
·非常安全—簡單和安全的互鎖設施
·運輸手推車（可選）— 大的輪子，輕便的質量，并可折疊。

delta4310 12kv變壓器介質損耗測試系統規格

delta4310 內嵌電腦系統的絕緣診斷系統
(delta4300控制單元和delta4010高壓單元)

DELTA4000訂購信息

產品 / 附件（數量）	產品目錄編號
DELTA4110 絕緣診斷系統（含 DELTA4100 控制單元和 DELTA4010 高壓單元）	DELTA4110
DELTA4310 絕緣診斷系統（含內置計算機，含 DELTA4300 控制單元和 DELTA4010 高壓單元）	DELTA4310
標配附件 - 高壓引線：21 米（70 英尺），雙重屏蔽	30012-11
標配附件 - 測量引線，紅色標識	25572-1
標配附件 - 測量引線，藍色標識	25572-2
標配附件 - 接地線：9 米（30 英尺）	2002-131
標配附件 - 輸入電源線 25A（歐盟標準）	17032-23
標配附件 - 輸入電源線 16A（美國標準）	17032-20
標配附件 - 輸入電源線 16A（英國標準）	17032-21
標配附件 - 輸入電源線 16A（無插頭）	17032-22
標配附件 - 安全手動開關，聯鎖裝置 #1：18 米（60 英尺）	1001-850
標配附件 - 安全手動開關，聯鎖裝置 #2：2.5 米（8 英尺）	1001-851
標配附件 - 高壓單元電源線，1 米（3 英尺）	2002-132
標配附件 - 高壓單元控制線，1 米（3 英尺）	2002-133
標配附件 - 接地線，1 米（3 英尺）	2002-134
標配附件 - USB 電纜，2 米（7 英尺）	CA-USB
標配附件 - 以太網電纜，CAT 5 類，2 米（7 英尺）	36798
標配附件 - 控制單元軟質緩沖便攜箱（1 個）	2001-766
標配附件 - 高壓單元軟質緩沖便攜箱（1 個）	2001-766
標配附件 - 高壓電纜軟質收納箱	2001-507
標配附件 - 其他電纜 / 附件軟質收納箱	2001-506
標配附件 - 用戶手冊	81331
標配附件 - 應用指南	81332
標配附件 - 保修（1 年）	-
標配附件 - PowerDB *版軟件	-
可選軟件 - PowerDB 版軟件（USB 加密狗版）	DB1001S-A
可選軟件 - PowerDB 版軟件（軟密鑰版）	DB1001-A
延長保修與年度支持服務 - 優先訪問年度支持計劃	D4K-P-ACCESS
延長保修與年度支持服務 - 產品保修	Y12-WARRANTY
延長保修與年度支持服務 - 培訓服務	D4K-TRAINING
延長保修與年度支持服務 - PowerDB 軟件維護與升級服務	D4K-SOFTWARE
延長保修與年度支持服務 - 24/7 技術支持服務	D4K-TECHSUPPORT
延長保修與年度支持服務 - 工程咨詢與結果分析服務	D4K-ENGCONSULT
延長保修與年度支持服務 - 備用設備與附件服務	D4K-LOANER
可選附件 - 安全腳踏開關	1001-852
可選附件 - 外部閃光燈	Y37181
可選附件 - 外部閃光燈延長電纜，18 米（60 英尺）	1001-853
可選附件 - 兩件式運輸箱套件（含控制單元及附件箱 2001-746、高壓單元及附件箱 2001-746）	1001-932
可選附件 - 三件式運輸箱套件（含控制單元箱 2001-791、高壓單元箱 2001-791、附件箱 2001-792）	1001-933
可選附件 - 運輸推車 / CAL4000 校準箱組	1001-530、2002-137
可選附件 - 校準標準件運輸箱	670635
可選附件 - 高壓變比測試電容，單相（10nF，10kV）	36610
可選附件 - 高壓基準電容（100pF，10kV）	36610-1
可選附件 - 高壓基準電容（1000pF，10kV）	36610-2
可選附件 - 電容器便攜箱	36610-CC
可選附件 - 電容器套件（含變比測試電容、2 個基準電容、便攜箱）	36610-KIT2
可選附件 - 諧振電感	670600-1
可選附件 - 熱敏 Pentax® 打印機，120V	36493-1
可選附件 - 熱敏 Pentax® 打印機，240V	36494-1-KIT
可選附件 - 打印機用熱敏紙（8.5 英寸 ×11 英寸）	36809-1
可選附件 - 打印機用熱敏紙（A4 規格）	36809-2
可選附件 - 油測試槽	670511
可選附件 - 熱套帶（3 條）	670505
可選附件 - 套管抽頭連接器（2 個）	670506
可選附件 - 外部溫濕度探頭	2002-138
可選附件 - USB 條形碼掃描槍及軟件	36528
可選附件 - 附件套件（含熱套帶 3 條、外部溫濕度計、0.75 英寸套管抽頭連接器 1 個、1 英寸套管抽頭連接器 1 個、迷你套管抽頭連接器 2 個、“J” 型探頭套管抽頭連接器 1 個、1 米非絕緣短路引線 3 條、2 米非絕緣短路引線 3 條）	670501
可選附件 - 特殊長度電纜（可按需定制，詳情請咨詢工廠）	-
其他變壓器測試產品 - 泄漏電抗測試設備	MLR
其他變壓器測試產品 - 三相變比測試設備	TTR
其他變壓器測試產品 - 繞組電阻測試設備	MTO
其他變壓器測試產品 - 掃頻響應分析（SFRA）設備	FRAX
其他變壓器測試產品 - 介損頻率響應（DFR）與濕度評估設備	IDAX
其他變壓器測試產品 - 直流絕緣測試設備	MIT/S1
其他變壓器測試產品 - 電流互感器測試設備	MCT

DELTA4310 12KV變壓器介質損耗測試系統規格：

供電電源：	100-240 V ± 10 %, 50/60 Hz, 16 A max
輸出電源：	0 to 12 kV, 連續可調
測試頻率范圍：	45-70 Hz (12 kV)
	15-400 Hz (4 kV)
	1-500 Hz (250V)
輸出功率：	3.6 kVA
輸出電流：	300 mA (4 分鐘)
	100mA (連續)
	如果使用可選的 Resonating Inductor, 編號 670600，電流輸出能達到4A。
測量范圍
電壓：	25 V 到 12 kV, 1 V 分辨率
電流：	0 到 5 Amps, 0.1 μA 分辨率. 可測2.5KV，10KV等效電流
電容：	0 到100 μF, 0.01 pF *大分辨率
電感：	6H 到 10MH, 0.1 mH 分辨率
功率因素：	0 到 *
介損角：	0 到 *
功耗：	0—2kw
有效功率：	0—100KW 當?shù)刃в?0KV，*大分辨率 0.1mW，測量值可等效成為2.5KV或10KV的值
獨特的溫度校準：	從 5°C 到 50°C （標準為 20°C時測試值）
*度
電壓：	±（讀數的1%＋1位）
電流：	±（讀數的1%＋1位）
電容：	±（讀數的0.5%＋1pf）
電感：	±（讀數的0.5%＋1mH)
功率因素：	±（讀數的0.5%＋ 0.02%)
介損角：	±（讀數的0.5%＋ + 0.02%)
功耗：	±（讀數的1% 1mW)
測試
測試模式：	UST: 測試不接地設備（正接法）
	UST-R: UST: 紅色測量, 藍色接地
	UST-B: UST:藍色測量,紅色接地
	UST-RB: UST: 紅色和藍色測量
	GST: 測試接地設備（反接法）
	GST-GND: GST: 紅色和藍色接地
	GSTg-R: GST: 紅色懸空, 藍色接地
	GSTg-B: GST: 藍色懸空, 紅色接地
	GSTg-RB GST: 藍色和紅色懸空
	抗干擾性
靜電:	能抑制高達15mA的干擾電流，甚至是信號和噪音之間的比率高達1：20
電磁:	500 μT, @ 50 Hz 在任何方向
電腦接口：	以太網 和 USB
PC Requirements
DELTA4110	操作系統: Windows XP/Vista/7
	處理器: *低 Pentium 1 GHz
	內存: *低 1024 Mb RAM
	硬盤: *低 1 Gb
	接口: 以太網 和USB

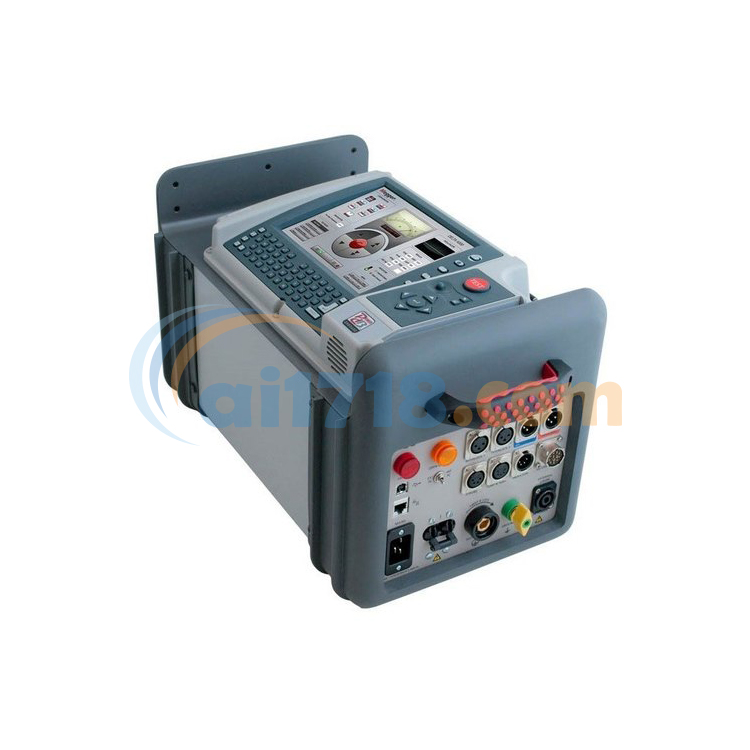

DELTA4310	內置PC 帶8.4’’彩色 VGA顯示屏, 全 QWERTY 鍵,
	方向鍵和操作桿操作 (也可以外接鼠標)
	通訊/控制/數據管理軟件：PowerDB 和 DELTA 控制軟件
安全標準：	IEC / ANSI 61010-1
環境
溫度	操作: -20 — +55°C
溫度	儲存: -50 — +70°C
相對濕度	操作: 0 — 95% 非凝結
相對濕度	儲存: 0 — 95%非凝結
抗震標準：	ASTM D999.75
EMC：	EN 61326
尺寸：	控制部分: 290 x 290 x 460 mm
尺寸：	高壓輸出部分: 290 x 290 x 460 mm
重量	DELTA4100 控制部分: 14 kg
	DELTA4300控制部分: 15 kg
	DELTA4010 高壓輸出部分:22kg
	電纜: 15 kg
