美國MEGGER　DELTA4000系列12kV功率因數/介損測試儀

型號：DELTA4000系列12kV功率因數/介損測試儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國MEGGER DELTA4000系列12kV絕緣診斷系統由愛儀器儀表網代理，DELTA4000系列是一個全自動12KV絕緣功率因素/介質損耗測試設備，用來評估高壓設備如變壓器，套管，斷路器，電纜，避雷器和旋轉電機的絕緣狀況?，F(xiàn)在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

DELTA4000系列12kV功率因數/介損測試儀產品簡介：
?新的DELTA4000系列是一個全自動12KV絕緣功率因素/介質損耗測試設備，用來評估高壓設備如變壓器，套管，斷路器，電纜，避雷器和旋轉電機的絕緣狀況
?本儀器除了能進行介質損耗測試，還能測試變壓器繞組的勵磁電流，并能完成自動升壓測試和高壓匝數比測試（可選配匝數比電容）
?儀器的設計目的是為用戶提供綜合的AC絕緣狀況診斷測試。變頻的測試電壓源使測試信號異于工頻，而在硬件上使用*先進的技術，對信號中的噪聲進行過濾
?這樣，DELTA4000*提供了非?？煽康臏y試結果和*短時間內的穩定讀數，且讀數的精度非常高。儀器可在765KV以下的變電站進行現場測量
?DELTA4000系列可以用POWERDB軟件控制，進行自動測試和生成報告，或者用DELTA控制軟件來進行實時手動測試
?測量參數包括：電壓、電流、（損耗）功率、功率因數和電容。測量結果能自動存儲在電腦中，也可以直接下載到USB存儲器或打印機

DELTA4000系列12kV功率因數/介損測試儀產品特點：
?提供自動和手動控制模式，易于使用
?寬頻帶測試電壓（ 1 - 500 Hz）
?在高干擾環境（如765 kV變電站）下進行*測試
?輕便式雙體式設計，重量為14kg+22 kg
?創新的智能溫度校正功能，無需使用溫度校正表

DELTA4000系列12kV功率因數/介損測試儀產品應用：
?電力變壓器
?配電變壓器
?互感器
?旋轉電機
?油絕緣
?套管
?電纜
?電容
?斷路器
?電涌放電器

DELTA4000系列12kV功率因數/介損測試儀測試能力：
?功率因素
?介質損耗 (tanδ)
?勵磁電流
?自動升壓測試
?損耗功率
?電感
?電容
?頻率掃描
?電壓
?電流
?匝數比*
* 需要選配附件

DELTA4000系列12kV功率因數/介損測試儀產品優點：
?獨立地產生測試電壓信號，能夠在*嚴酷的條件下以及使用發電機供電時產生*、無諧波的測試電壓
?先進的噪聲抑制和信號獲取電路能夠抑制15 mA的噪聲電流，信噪比*高可達1:20，在*嚴酷的條件下得到*和高質量的結果
?智能溫度校正（ITC，專利申請中）：通過測試寬頻介損值，幫助用戶觀測被測試品的溫度相關性。隨后采用數學溫度校正法，計算出準確的校正介損值。
?自動電壓相關性探測（專利申請中）：許多高壓設備會存在電壓相關性，因此推薦使用升壓測試。DELTA4000系列使用一種獨特的方法檢測電壓相關性，并告知測試人員是否需要進行升壓測試
?動態噪聲抑制技術使大大地減少了測試時間

寬頻帶輸出（1 – 500Hz）
?能夠測試大電容試品以及實現智能溫度校正
?易于測試，減輕儀器重量

?下表是被測試品電容量、測試電壓和頻率之間的關系

現場測試的設備

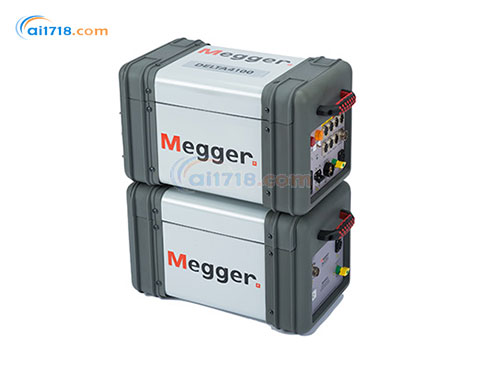

?分體式設計，重量為14kg+22kg，節省體力、空間及運輸成本

?適合各種工作環境：現場、測試車內、制造車間以及維修車間

?儀器通過了上*嚴苛環境下的測試：高溫、低溫、高海拔、高干擾以及高濕度

軟件包 — PowerDB LITE

?自動或手動操作——為介損、勵磁電流以及升壓測試提供了全自動的操作方式。用戶只需簡單地選擇被測試品，儀器*會自動運行所有的測試，并自動地將測試結果填入表格

?DELTA4000儀器也可以通過DELTA Control軟件進行手動操作，用戶可以設定測試參數，包括調節和輸出測試電壓，測試輸出電流等

?方便保存和查看數據 ——現測的數據和所有的歷史數據一起以XML格式保存。這樣，使用者可以查看同一設備幾年內的試驗數據

?簡單、直觀、易于使用的人機界面

?存在隱患的數據會以紅色標注

?能夠記錄某一設備的絕緣變化趨勢（需使用*版或版PowerDB軟件）

?易于調用測試設置

?能與其它變壓器設備配合使用，如MLR0（漏電抗測試儀）、TTR系列（變比測試儀）、MTO210（直阻測試儀）、MIT/S1系列（絕緣電阻測試儀）、MCT系列（CT測試儀）

DELTA4000訂購信息

產品 / 附件（數量）	產品目錄編號
DELTA4110 絕緣診斷系統（含 DELTA4100 控制單元和 DELTA4010 高壓單元）	DELTA4110
DELTA4310 絕緣診斷系統（含內置計算機，含 DELTA4300 控制單元和 DELTA4010 高壓單元）	DELTA4310
標配附件 - 高壓引線：21 米（70 英尺），雙重屏蔽	30012-11
標配附件 - 測量引線，紅色標識	25572-1
標配附件 - 測量引線，藍色標識	25572-2
標配附件 - 接地線：9 米（30 英尺）	2002-131
標配附件 - 輸入電源線 25A（歐盟標準）	17032-23
標配附件 - 輸入電源線 16A（美國標準）	17032-20
標配附件 - 輸入電源線 16A（英國標準）	17032-21
標配附件 - 輸入電源線 16A（無插頭）	17032-22
標配附件 - 安全手動開關，聯鎖裝置 #1：18 米（60 英尺）	1001-850
標配附件 - 安全手動開關，聯鎖裝置 #2：2.5 米（8 英尺）	1001-851
標配附件 - 高壓單元電源線，1 米（3 英尺）	2002-132
標配附件 - 高壓單元控制線，1 米（3 英尺）	2002-133
標配附件 - 接地線，1 米（3 英尺）	2002-134
標配附件 - USB 電纜，2 米（7 英尺）	CA-USB
標配附件 - 以太網電纜，CAT 5 類，2 米（7 英尺）	36798
標配附件 - 控制單元軟質緩沖便攜箱（1 個）	2001-766
標配附件 - 高壓單元軟質緩沖便攜箱（1 個）	2001-766
標配附件 - 高壓電纜軟質收納箱	2001-507
標配附件 - 其他電纜 / 附件軟質收納箱	2001-506
標配附件 - 用戶手冊	81331
標配附件 - 應用指南	81332
標配附件 - 保修（1 年）	-
標配附件 - PowerDB *版軟件	-
可選軟件 - PowerDB 版軟件（USB 加密狗版）	DB1001S-A
可選軟件 - PowerDB 版軟件（軟密鑰版）	DB1001-A
延長保修與年度支持服務 - 優先訪問年度支持計劃	D4K-P-ACCESS
延長保修與年度支持服務 - 產品保修	Y12-WARRANTY
延長保修與年度支持服務 - 培訓服務	D4K-TRAINING
延長保修與年度支持服務 - PowerDB 軟件維護與升級服務	D4K-SOFTWARE
延長保修與年度支持服務 - 24/7 技術支持服務	D4K-TECHSUPPORT
延長保修與年度支持服務 - 工程咨詢與結果分析服務	D4K-ENGCONSULT
延長保修與年度支持服務 - 備用設備與附件服務	D4K-LOANER
可選附件 - 安全腳踏開關	1001-852
可選附件 - 外部閃光燈	Y37181
可選附件 - 外部閃光燈延長電纜，18 米（60 英尺）	1001-853
可選附件 - 兩件式運輸箱套件（含控制單元及附件箱 2001-746、高壓單元及附件箱 2001-746）	1001-932
可選附件 - 三件式運輸箱套件（含控制單元箱 2001-791、高壓單元箱 2001-791、附件箱 2001-792）	1001-933
可選附件 - 運輸推車 / CAL4000 校準箱組	1001-530、2002-137
可選附件 - 校準標準件運輸箱	670635
可選附件 - 高壓變比測試電容，單相（10nF，10kV）	36610
可選附件 - 高壓基準電容（100pF，10kV）	36610-1
可選附件 - 高壓基準電容（1000pF，10kV）	36610-2
可選附件 - 電容器便攜箱	36610-CC
可選附件 - 電容器套件（含變比測試電容、2 個基準電容、便攜箱）	36610-KIT2
可選附件 - 諧振電感	670600-1
可選附件 - 熱敏 Pentax® 打印機，120V	36493-1
可選附件 - 熱敏 Pentax® 打印機，240V	36494-1-KIT
可選附件 - 打印機用熱敏紙（8.5 英寸 ×11 英寸）	36809-1
可選附件 - 打印機用熱敏紙（A4 規格）	36809-2
可選附件 - 油測試槽	670511
可選附件 - 熱套帶（3 條）	670505
可選附件 - 套管抽頭連接器（2 個）	670506
可選附件 - 外部溫濕度探頭	2002-138
可選附件 - USB 條形碼掃描槍及軟件	36528
可選附件 - 附件套件（含熱套帶 3 條、外部溫濕度計、0.75 英寸套管抽頭連接器 1 個、1 英寸套管抽頭連接器 1 個、迷你套管抽頭連接器 2 個、“J” 型探頭套管抽頭連接器 1 個、1 米非絕緣短路引線 3 條、2 米非絕緣短路引線 3 條）	670501
可選附件 - 特殊長度電纜（可按需定制，詳情請咨詢工廠）	-
其他變壓器測試產品 - 泄漏電抗測試設備	MLR
其他變壓器測試產品 - 三相變比測試設備	TTR
其他變壓器測試產品 - 繞組電阻測試設備	MTO
其他變壓器測試產品 - 掃頻響應分析（SFRA）設備	FRAX
其他變壓器測試產品 - 介損頻率響應（DFR）與濕度評估設備	IDAX
其他變壓器測試產品 - 直流絕緣測試設備	MIT/S1
其他變壓器測試產品 - 電流互感器測試設備	MCT

DELTA4000系列12kV功率因數/介損測試儀規格

供電電源	90 ﹣ 264 V 45/66 Hz, *大 16 A 使用發電機供電時也應滿足上述標準
輸出電源	0 ﹣ 12 kV, 連續可調
測試頻率范圍	45 ﹣ 70 Hz (12 kV) 15 ﹣ 400 Hz (4 kV) 1 ﹣ 500 Hz (250V)
輸出功率	3.6 kVA
輸出電流	300 mA (4 分鐘) 100 mA (連續) 如果使用選配的電感, 編號 670600，12 kV時的電流輸出能達到4A
測量范圍
電壓	25 V ﹣ 12 kV ， 1 V分辨率
電流	0 ﹣ 5 Amps，0.1 μA *大分辨率，測試結果可調整到2.5 kV或10 kV下的等效值
電容	0 ﹣ 100 μF，0.01 pF *大分辨率
電感	6 H ﹣ 10 MH，0.1 mH *大分辨率
功率因素	PF 0 ﹣ * (0 ﹣ 1)，0.001% *大分辨率
介損角	DF 0 ﹣ 100 (0 ﹣ 10,000%)，0.001% *大分辨率
功耗	0 ﹣ 2 kW，10 kV下可等效為0-100 kW， *大分辨率0.1 mW，測量值可等效成為2.5 kV或10 kV時的值
溫度校準
獨特的溫度校準	從 5°C 到 50°C（校準到 20°C 時的參考值）
*度
電壓	±(讀數的 1% + 1 位)
電流	±(讀數的 1% + 1 位)
電容	±(讀數的 0.5% + 1 pF)
電感	±(讀數的 0.5% + 1 mH)
功率因素	±(讀數的 0.5% + 0.02%)
介損角	±(讀數的 0.5% + 0.02%)
功耗	±(讀數的 1% + 1mW)
測量：
提供了下列有效的測試模式	UST: 測試不接地設備（正接法） UST ﹣ R: UST: 測量紅色端口電流，屏蔽藍色 UST ﹣ B: UST: 測量藍色端口電流，屏蔽紅色 UST ﹣ RB: UST: 測量紅色和藍色端口電流 GST: 測試接地設備（反接法 GST ﹣ GND: GST: 測量紅色、藍色和接地電流 GSTg ﹣ R: GST: 紅色屏蔽, 藍色接地 GSTg ﹣ B: GST: 藍色屏蔽, 紅色接地 GSTg ﹣ RB GST: 屏蔽紅色和藍色
抗干擾性
靜電噪聲	能抑制高達 15mA的干擾電流，信號和噪音之間的比率可高達1:20
電磁	任何方向的500 μT，50 Hz干擾
電腦接口	以太網 和 USB
電腦要求
DELTA4110	操作系統: Windows XP/Vista/7 處理器:低 Pentium 1 GHz 內存: 低 1024 Mb RAM 硬盤: *低 1 Gb available 接口: 以太網 和 USB

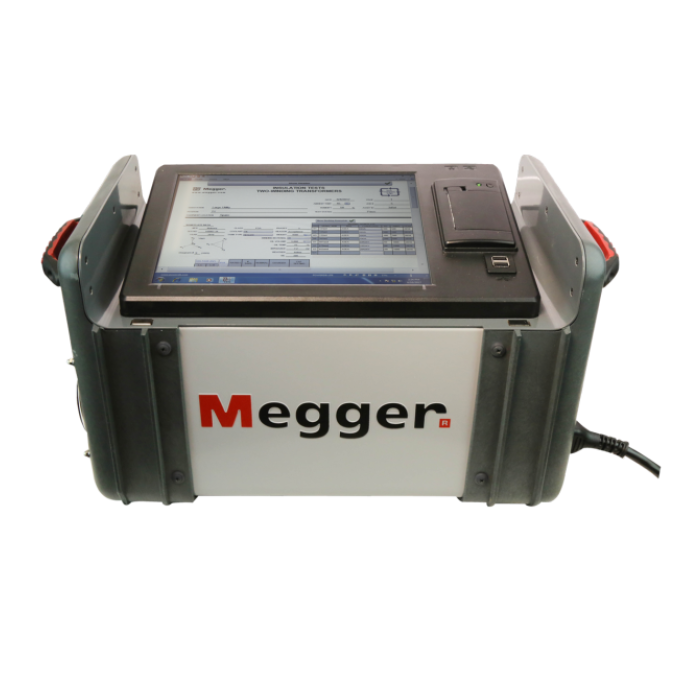

DELTA4310	內置PC 帶 8.4” 彩色 VGA，全 QWERTY 鍵，方向鍵和操作桿操作(也可以外接鼠標)，屏幕上顯示測試表格，USB打印機接口
通訊/控制/數據管理軟件	PowerDB和DELTA控制軟件
安全標準	IEC / ANSI 61010-1
環境
溫度	操作: -20 ﹣ +55° C (-4 ﹣ +131° F) 儲存: -50 ﹣ +70°C (-58 ﹣ +158° F)
相對濕度	操作: 0 ﹣ 95%抗凝結 儲存: 0 ﹣ 95%抗凝結
抗震標準	ASTM D999.75
EMC	EN 61326
尺寸	控制部分: 290 x 290 x 460 mm (11 x 11 x 18 in.) 高壓輸出部分: 290 x 290 x 460 mm (11 x 11 x 18 in.) * 不包括手柄
重量	DELTA4100控制部分: 14 kg (31 lbs) DELTA4300 控制部分: 15 kg (33 lbs) DELTA4010高壓輸出部分: 22kg (48 lbs) 電纜: 15 kg (33 lbs)
