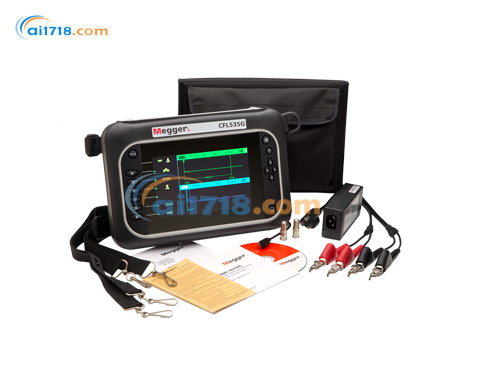

美國MEGGER　CFL535G雙通道時域反射儀

型號：CFL535G雙通道時域反射儀

品牌：美國MEGGER

會員價格：面議

聯系方式： 010-68940148

在線解答：

立即咨詢

美國MEGGER

Megger有限公司成立于1889年，是專業制造電力測試設備和電力系統測量儀器的公司。Megger是目前世界上電力測試和測量領域最大的制造商，在英國、美國、瑞典、德國設有5個制造工廠，在170多個國家設有銷售代理。如今在中國的上海和香港設有辦事處。公司最初以絕緣測...[查看更多]

瀏覽過此產品的用戶最終購買了

美國Megger CFL535G雙通道時域反射儀由愛儀器儀表網代理，CFL535G是一款雙通道、高分辨率、緊湊型TDR，用于定位成對金屬電纜上的故障。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們!

CFL535G雙通道時域反射儀產品描述
Megger® CFL535G 是一款先進的雙通道高分辨率緊湊型時域反射儀，配備彩色顯示屏，可用于定位金屬對絞電纜的故障。
CFL535G 的*小分辨率為 0.3 英尺 / 0.1 米，*大量程可達 60,000 英尺 / 20 千米，具體數值取決于所選的傳播速度系數和電纜類型。
該設備提供 5 種輸出阻抗（25、50、75、100、125 歐姆），并具備自動阻抗匹配功能。傳播速度系數可在 0.2 至 0.99 之間調節，以滿足各類電纜測試需求。

CFL535G雙通道時域反射儀產品特點與優勢
CFL535G 配備大尺寸高分辨率彩色 WVGA 顯示屏，且具備便捷的設置功能。方向控制按鈕與軟鍵相結合，為用戶提供直觀、簡便的操作體驗。
設備的 “AUTO” 自動選擇功能可根據所需量程選擇*有效的參數，助力快速分析時域反射儀的軌跡曲線。手動覆蓋自動功能的設計，可實現精細調節，便于識別難以確定的故障。
雙通道軌跡與雙光標功能具備高度靈活性，能讓操作人員全面掌控，并即時顯示兩點之間的距離。
軌跡對比功能可對不同狀態下的軌跡曲線進行細致比對。超高分辨率結合白光背光、用戶可自定義的色調與顏色，讓圖形顯示更加清晰鮮明，幫助用戶識別軌跡曲線上的關鍵事件。
全面的雙通道功能，配備雙視角顯示屏
“AUTO” 自動設置模式，可即時投入使用
超快速脈沖，用于近端故障識別
故障提示功能，為潛在故障提供指引
IP54 防護等級，適應實際工作環境
適用于所有金屬對絞電纜

軌跡存儲
設備內置 100 條軌跡存儲內存，可用于存儲和調取測試結果。調取的軌跡可在顯示屏上進行分析，或與實時顯示的軌跡對比，以輔助故障定位。
此外，通過配備的 USB 端口、TraceXpert 軟件和 USB 連接線，可將存儲的結果下載至計算機。

故障識別
Megger *內置的 “Xpert” 專家模式可快速識別故障。按下 “Xpert” 鍵一次，設備會自動調節量程和增益，并將光標定位到電纜上的*主要事件點；再次按下 “Xpert” 鍵，CFL535G 會跳轉至下一個檢測到的異常點。
對于希望手動操作的用戶，手動模式可提供全面的覆蓋控制，優化設備響應，便于故障識別。

TraceXpert 電腦軟件
CFL535G 隨附 Megger TraceXpert 軟件，該軟件可全面控制已保存軌跡結果的下載、報告生成和上傳。軟件基于數據庫設計，操作簡便易用，是滿足各類數據處理需求的理想工具。

CFL535G雙通道時域反射儀額外功能
背光彩色圖形液晶顯示屏（分辨率 800×480）
可調節顯示屏對比度
分辨率可達 0.1 米
Trace Xpert 功能，為潛在故障位置提供指引
內置 100 條軌跡存儲內存
USB 接口連接電腦，支持軌跡的上傳與下載
“TraceXpert” 電腦軟件分析工具
適用于電信 TNV-3 電路或 150V CAT IV 供電電路
內置電源阻斷濾波器
IP54 環境防護等級
可選輸出阻抗（25、50、75、100 和 125 歐姆）
2 納秒脈沖，用于近端故障定位
“AUTO” 自動選項，可針對每個量程選擇增益和脈沖
“AUTO” 自動選項，使輸出阻抗與電纜匹配
顯示屏可選擇以米或英尺為單位顯示距離
鋰離子充電電池（典型續航時間 12 小時）

CFL535G訂購信息

產品（數量）	產品型號	產品（數量）	產品型號
CFL535G 時域反射儀	1003-035	可選配件	-
TDR2000/3P 時域反射儀（含雙熔斷預裝測試線）	1003-341	端子適配器套件	1003-218
標準配件	-	單對迷你夾測試線	6231-652
下載套件	1003-353	單對熔斷測試線	1002-015
便攜箱	1003-217	交流電源線	25970-002
針床式測試線	6231-655	備用電池	1002-552
TDR2000/3P 雙熔斷測試線	1002-136	-	-
用戶指南光盤	2003-074	-	-
交直流充電器	1003-352	-	-

CFL535G雙通道時域反射儀規格

技術規格

除非另有說明，本規格均在環境溫度為 68 ℉（20 ℃）的條件下適用。

常規規格

項目	參數
量程	大 20000 米，小分辨率 0.1 米
精度	在傳播速度系數為 0.67 時，為量程的 ±1% ±1 個像素【注：測量精度僅針對顯示的光標位置，且基于傳播速度系數準確的前提】
分辨率	量程的 1%
輸入保護	本設備符合 IEC61010-1 標準，可連接至*高 150V CAT IV 的帶電系統；若端子間電壓超過 300V，必須使用熔斷測試線
輸出脈沖	開路狀態下峰值電壓*高 20 伏；脈沖寬度由量程和電纜決定
增益	在手動操作模式下，可針對每個量程按用戶選擇的步長設置
傳播速度系數	可在 0.2 至 0.99 之間調節，步長為 0.01
發射端零位（TX Null）	自動調節
關機功能	用戶可設置自動關機計時器，可選 1、5、10 分鐘或關閉自動關機
電池	鋰離子充電電池，典型續航時間 12 小時
安全性	符合 EN60950-1、EN61010-3、UN38.3 和 EN62133 標準 本設備符合 IEC61010-1 標準，可連接至*高 150V CAT IV 或 300V CAT III 的帶電系統；若端子間電壓超過 300V，必須使用熔斷測試線
電磁兼容性（EMC）	符合電磁兼容性規格（輕工業環境）BS EN 61326-1 標準，所有抗擾度測試的*低性能等級為 “B” 級
機械特性	設備適用于室內和室外使用，防護等級為 IP54 外殼尺寸：11.4 英寸 ×7.5 英寸 ×2.2 英寸（290 毫米 ×190 毫米 ×55 毫米）重量：3.8 磅（1.7 千克）外殼材質：ABS 塑料
連接器	4 個 4 毫米安全端子和 2 個 F 型連接器；其他標準推入式適配器也可適配 CFL535G
測試線	針床式測試線組（CFL535G 型號）或 0.5 米熔斷測試線（TDR2000/3P 型號）
顯示屏	800×480 像素 WVGA 彩色圖形液晶顯示屏，適用于外部環境；用戶可選擇配色方案

環境規格

環境參數	范圍
工作溫度	5 ℉ 至 122 ℉（-15 ℃ 至 50 ℃）
充電溫度	32 ℉ 至 104 ℉（0 ℃ 至 40 ℃）
存儲溫度	-4 ℉ 至 158 ℉（-20 ℃ 至 70 ℃）
