俄羅斯ERSTED　TDR-109電纜故障定位儀

型號：TDR-109電纜故障定位儀

品牌：俄羅斯ERSTED

行業應用：軌道交通、電網、電廠、市政管網[更多]

產品用途：確定電力電電纜中斷路、短路等故障的距離位置[更多]

租賃價格：7000元/月

聯系方式： 010-68940148

在線解答：

立即咨詢

俄羅斯ERSTED

ERSTED公司成立于1992年，位于圣彼得堡，專門從事能源和通信有線網絡損壞的設備和系統的開發和制造。該公司的主要產品是脈沖反射計和基于它們的連續監測系統。時域反射儀（TDR）是一種使用雷達原理的電纜設備。向電纜線提供短探針脈沖，其通過電纜傳播部分或完全從波阻的不均勻性反射并返...[查看更多]

符合標準

瀏覽過此產品的用戶最終購買了

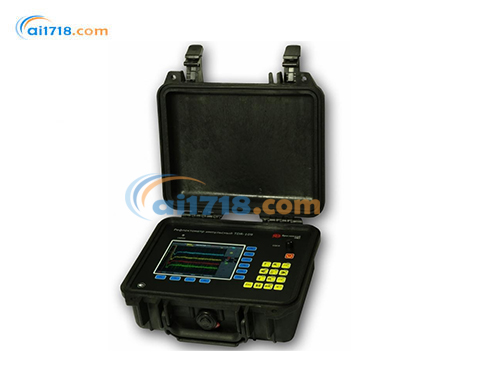

俄羅斯ERSTED TDR-109電纜故障定位儀由愛儀器儀表網代理，本產品是一款高精度三通道時域反射儀，設計用于確定電力電電纜中所有類型故障的位置。現在熱賣中，如需購買，可通過ai1718.com的客服熱線聯系我們！

TDR-109電纜故障定位儀適用范圍：
?電力電纜
?架空線路
?信號和控制電纜
?通訊電纜
?計算機網絡
?電視和收音機電纜
?確定制造，儲存和交易過程中的電纜長度

TDR-109電纜故障定位儀特點：
?應用*現代的電纜故障預定位方法：TDR，弧反射法 (ARM)，電壓波(衰減法)，電流波(ICM)
?3線輸入連接三相電纜
?5.7 " 彩色TFT-LCD 顯示屏，分辨率 640x480
?顯示所有測量通道的波形(6 個波形)
?非易失性存儲器 - 至少存儲1000個波形，*多同時比較6個波形
?減法模式僅顯示波形差異
?*大測量范圍 - 128 km
?通過增加脈沖幅度（開路時U2 = 86 V）進行檢測，以便在高衰減電纜上工作
?實時測量
?兩個光標測量系統
?可以對反射圖的任何部分進行詳細審查 - 多重變焦的功能
?異步噪聲抑制
?間歇性故障檢測模式 - “捕獲”功能
?內置速度因數表，*多300個值
?USB閃存驅動器，用于波形庫和VOP庫存檔，還可以從USB閃存中將庫恢復到設備內存
?防護等級IP67

子距離測量范圍	0 -62.5 m, 0 -125 m, 0 -250 m, 0 -500 m; 0 -1000 m, 0 -2000 m, 0 -4000 m, 0 -8000 m, 0 -16000 m, 0 -32000 m, 0 -64000 m, 0 -128,000 m
距離儀器誤差	子范圍的 0.01% - 0.2% ( 12.5 cm - 8 m @ VOP = 60%)
有效采樣率	800 MHz
阻抗范圍	20 Ω - 600 Ω
探頭脈沖持續時間	10ns - 100s
探頭脈沖幅度	U1 - 不少于18V U2 - 不少 86V
靈敏度	優于 1 mV
動態范圍	80 dB
速度因數的設定范圍	VOP = 33.3% ... 99.9% (步長0.01%)
延時調整范圍(ARM)	0 - 50 ms (步長 0.2 ms)
同步 (ARM)	TDR輸入 TRIG輸入
存儲	波形庫多1000個波形電纜庫多300根電纜
特殊模式	減法模式，只顯示差異對比模式，可追蹤內存數據進行對比通過USB交換數據 捕獲模式
電池持續使用時間	*少 8 h
接通電源儀器連續使用時間	無限制
尺寸	70x246x124 mm
使用溫度范圍	-20 °C - +40 °C
重量（帶電池）	不超過 2.5 kg
